Монтаж потолков СМЛ Magelan

15 марта 2016

Потолки из Стекло-Магнезитового Листа Magelan

Подвесные потолки из стекломагнезитовых листов предусмотрены для повышения предела огнестойкости несущих конструкций перекрытий, улучшения тепло- и звукоизоляции, укрытия электропроводки и инженерного оборудования и конечно для декоративной отделки помещений

Подвесные потолки прежде всего не являются конструктивными (несущими) элементами здания.

Благодаря свойствам конструкции подвесных потолков исключается мокрый процесс в отделочных работах, что значительно улучшает не только качество отделываемых поверхностей и также сократит время работ.

Основа конструкции таких потолков составляют металлические или деревянные каркасы и обшивка 1-им слоем СМЛ.

Составляющие металлического каркаса П 212, П 213:

  • профиль потолочный (ПП 60/27)
  • профиль направляющий (ПН 28/27)
    изготовленные из оцинкованной стали толщиной 0,6 мм по ТУ 1121-004-04001508-2003.

Составляющие деревянного каркаса в системе П 211:
  • деревянные бруски с влажностью не более 12 %.

Подвесы в системах подвесных потолков, предназначены для подвески потолочных брусков к несущим конструкциям перекрытия. Они закрепляются анкерными элементами для железобетонного потолка или винтами по деревянным лагам. Соединители предназначены для скрепления основных и несущих профилей в одном или разных уровнях.

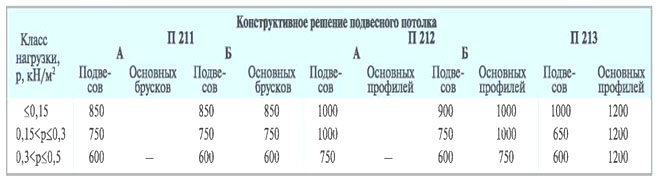

Шаг подвесов и основных профилей в различных конструктивных схемах подвесных потолков, мм


Ниже мы рассмотрим фрагменты потолков позиций 1, 2, ... Так же приведем все характеристики, показатели и расход материалов данных для потолков, в которых используются деревянные бруски с сечением 3 x 5 см.

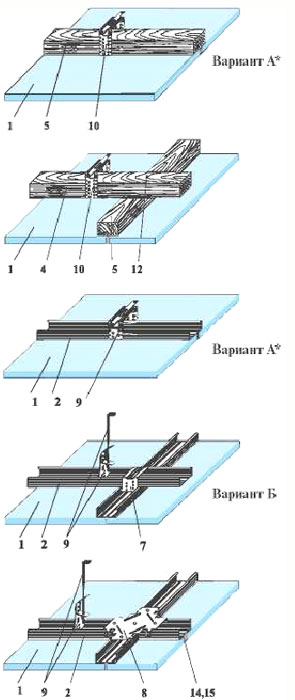

Типы конструкций монтажа потолков СМЛ Magelan

Потолок на деревянном каркасе П 211

Конструкция деревянного каркас, изготовлена из брусков прямоугольного сечения с закрепленными на нем СМЛ.
Вариант А
Несущие бруски закреплены с несущими конструкциями перекрытия при помощи прямых подвесов. Лист крепится к несущим брускам.
·Масса 1 м. потолка ≈ 6 кг
Вариант Б
Основные профили (ОП) закреплены непосредственно с несущими конструкциями перекрытия за счет прямых подвесов. Основные и несущие бруски, на которых крепится стекло-магнезитовый лист, размещены на разных уровнях.
·Масса 1 м. потолка ≈ 10 кг

Потолок на металлическом каркасе П 212

Конструкция на металлическом каркасе, состоит из потолочного профиля с закрепленными на нем стекло-магнезитовые листы.
Вариант А
Несущие профили (НП) закреплены с несущим конструкциям перекрытия при помощи прямых подвесов. СМЛ Magelan крепится непосредственно к ним.
·Масса 1 м. потолка ≈ 5 кг.
Вариант Б
ОП подвешены к несущим конструкциям перекрытия при помощи регулируемых подвесов. Основные и несущие профили, на которых крепится гипсоволоконный лист, расположены на разных уровнях.
·Масса 1 м потолка ≈ 8 кг.

Потолок на металлическом каркасе П 213

Конструкция на металлического каркаса, выполненный с закрепленными на нем СМЛ. ОП подвешены к несущим конструкциям перекрытия при помощи регулируемых подвесов. Несущие профили, на которых крепится СМЛ Magelan, расположены в одной плоскости с основными.
·Масса 1 м облицовки ≈ 8 кг.

* Рекомендуется для устройства подвесных потолков в небольших помещениях.

Порядок работ при устройстве подвесных потолков


Монтаж подвесных потолков ведется в следующем порядке:

  1. Разметить уровень будущего подвесного потолка и его места крепления металлических профилей (П 212, П 213) или основных брусков (П 211), а также мест крепления подвесов;
  2. Закрепить подвесы к несущим конструкциям перекрытия винтами или анкерными гвоздями (в зависимости от материала несущих конструкций перекрытия);
  3. Осуществляем монтаж и крепление к несущим конструкциям перекрытия вентиляционного и в зависимости от проекта другие встроенные оборудования, электрических коммуникаций и т.п.;
  4. Закрепление ОП или основных брусков на подвесах, а также для системы П213 установка крепления направляющих профилей к ограждающим конструкциям;
  5. Выравнивать основные профили или брусков в одной плоскости с помощью подвесов;
  6. Закрепить к основным профилям (брускам), несущих профилей (брусков) в конструкции деревянного каркаса и в вариантах Б в конструкциях на металлическом каркасе;
  7. Установить с помощью телескопического подъемника или подпорок СМЛ-ов в заданное изначально положение, не забудьте закрепить их винтами к каркасу с шагом не более 15 см;
  8. Обработать кромки стекло-магнезитовых листов грунтовкой, заделайте швы между листами и углублений от винтов шпаклевкой

Основные требования при производстве монтажных работ.


Монтаж потолков из стекло-магнезитовых листов ведется в период отделочных работ (в холодное время года при подключенном отоплении), до устройства чистого пола, в условиях, соответствующих эксплуатационным. Отделочные работы должны выполняться в строгом соответствии с требованиями проекта и технической документации, нижеследующих рекомендаций. Для устройства потолков рекомендуется использовать полноформатные (244 x 122 см) стекло-магнезитовые листы с продольной фальцевой кромкой. По торцевым прямым кромкам смежных листов с помощью отборного рубанка следует сформировать фальцевую кромку шириной 3 см и глубиной 0,2 см.

Стекло-магнезитовые листы, как правило, располагаются продольными фальцевыми кромками перпендикулярно несущим профилям (П 212, П 213) или брускам (П 211) так, чтобы их торцевые стыки находились на профиле или бруске. Стекло-магнезитовые листы при этом устанавливаются встык по кромкам. Смещение стыков смежных листов должно составлять не менее 40 см.

Винты, крепящие стекло-магнезитовые листы к каркасу, должны входить в лист под прямым углом и проникать в металлический каркас на глубину не менее 1 см, а в деревянный каркас на глубину не менее 2 см. Головки винтов должны быть утоплены в лист на глубину ≈ 0,1 см. Изогнутые, неправильно завернутые винты должны быть удалены и заменены новыми в местах, расположенных на расстоянии ≈ 5 см от прежних.

Шпаклевание стыков производится с применением армирующей ленты (серпянки), укладываемой вдавливанием в предварительно нанесенный слой шпаклевки. После высыхания первого слоя шпаклевки наносится накрывочный и при необходимости финишный слои. При подготовке поверхности обшивки под чистовую отделку высохшая зашпаклеванная поверхность шлифуется и при необходимости обрабатывается грунтовкой. На стыке стена - потолок должна устанавливаться разделительная лента. Расположение электрических проводов в пространстве каркаса потолка должно исключать возможность повреждения их острыми краями элементов каркаса или винтами во время крепления стекло-магнезитовых листов. Приемочный контроль потолков должен производиться в соответствии с требованиями СНиП 3.04.01-87.

Расход материалов дан на 1 м2 облицовки (из расчета облицовки размерами 2,75 м х 4 м = 11м2 без проемов и потерь на раскрой)

Наименование материала

Расход на 1 м2

ед.изм

П 211

П 212

П 213

А

Б

А

Б

1.

Стекло-магнезитовые листы

кв.м

1,0

1,0

1,0

1,0

1,0

2

Профиль ПП 60/27

пог.м.

-

-

2,6

3,2

2,9

3.

Профиль ПН 28/27

пог.м.

-

-

-

-

*

4.

Брусок основной 30x50

пог.м..

-

1,3

-

-



5.

Брусок несущий 30x50

пог.м..

2,1

2,1

-

-



6.

ПП - удлинитель профилей 60x27

шт.

-

-

0,4

0,6

0,2

7.

ПП - соединитель профилей двухуровневый

шт.

-

-

-

2,3



8.

ПП — соединитель профилей одноуровневый

шт.

-

-

-

-

1,7

9

Подвес с зажимами для профиля ПП 60/27 и тяга подвеса или взамен:
подвес прямой для профиля ПП 60/27 и
винт LN 3,5x9 для соединения профилей (прямых подвесов с ПП профилем)

шт.
шт.
шт.
шт.

-

-



1,5 3,0

1,3
1,3
1,3
4,6 (7,2)

0,7
0,7
0,7
10,0 (12,0)

10.

Подвес прямой для брусков
Винт длиной 3 см       (для крепления подвеса к бруску)

шт.
шт.

2,6
5,2

1,7
3,4

~

~



11.

Винт для ГВЛ 3,9x30
Винт для ГВЛ 3,9x45

шт.

17,0

17,0

17,0

17,0

23,0

12.

Винт для соединения брусков

шт.



2,7

-

-



13.

Анкерный гвоздь для ж/б потолка
Дюбель для крепления ПН-профиля

шт.

2,6
-

1,7
-

1,5
-

1,3
-

0,7
**

14.

Шпаклевка  (для заделки швов)

кг.

0,4

0,4

0,4

0,4

0,4

15.

Лента армирующая

пог.м..

1,2

16.

Лента уплотнительная  для П213

пог.м..

по количеству ПН28/27

17.

18.

Грунтовка КНАУФ-Тифенгрунд

Лента разделительная

л

0,035

18.

Лента разделительная

пог.м.

по периметру помещения


Примечания:

  1. * количество соответствует периметру помещения;
  2. ** количество определяется заказчиком из расчета: два дюбеля на 1 пог.м ПН профиля 28/27. Данные варианты потолков и их креплений являются основными и могут изменяться по рекомендациям.
  3. Нормативный расход материалов и трудозатраты на конструкции П 212 и П 213 см. ИЭСН-81-02-10-2001.
