Описание
Модуль коллекторный МКТ СОТИС-Unit предназначен для подключения потребителей к узлу учета УУТЭМ-Э на этаже, управления распределения теплоносителя между потребителями и организации индивидуального учета расхода тепловой энергии.
Модуль коллекторный МКТ100-2500(3200) КБ СОТИС-Unit выполняет следующие функции:
подключение потребителей к узлу учета УУТЭМ-Э на этаже;
распределение теплоносителя между потребителями;
комбинированная балансировка: точная регулировка расхода теплоносителя с возможностью его измерения, регулировка перепада давления по каждому потребителю;
индивидуальный учет расхода тепловой энергии потребителями (функция реализуется после установки в модуль теплосчетчиков).
Расшифровка наименования модуля:
МКТ - модуль коллекторный тепловой
100 - расстояние между отводами в распределительных коллекторах (100 мм)
2502 / 3202 - условный проход коллекторов (Ду25 / 32), количество отводов в коллекторе (2)
15 - диаметр условного прохода гидроблоков и специальных шаровых кранов для подключения потребителей (Ду15)
КБ - наличие в модуле балансировочной пары клапанов (на подающем и обратном трубопроводах)
(ТА) / (G) - условное обозначение марки балансировочных клапанов: TA - Tour & Andersson, G — Giacomini

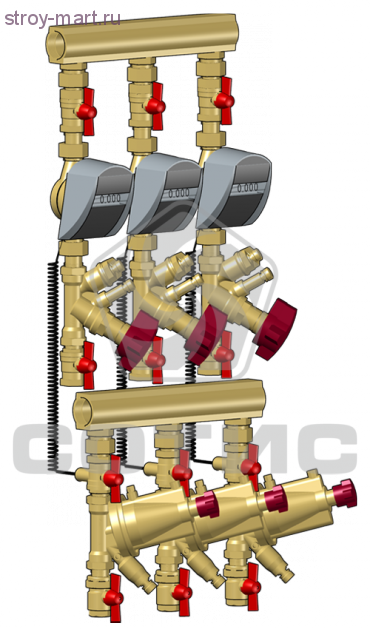

Состав комплекта:
1. коллектор распределительный СОТИС (серии К100-2500): Dk - эффективный внутренний диаметр коллектора;
2. крепеж коллектора (опция, в базовый комплект поставки не входит);
3. кран шаровой специальный со штуцером для подключения термодатчика теплосчетчика и накидной гайкой (на обратном трубопроводе);
4. регулятор перепада давления с импульсной трубкой L=1000 мм (на обратном трубопроводе);
5. гидроблок в составе: кран шаровой специальный, вставка ремонтная под теплосчетчик с присоединительным узлом (на подающем трубопроводе);
6. клапан балансировочный ручной регулировки с зандами и сливом (на подающем трубопроводе);
7. кран шаровой;
8. теплосчетчик квартирный компактный Ду15 (Ду20) подающий (опция, в базовой комплект поставки не входит).
9. кран шаровой с "американкой";
Характеристики
| Рабочее давление PN, Мпа | 1 |
| L1, мм | 650 |
| L2, мм | 100 |
| H1, мм | 50 |
| H2, мм | 265 |
| H3, мм | 50 |
| H4, мм | 395 |
| Dk, мм | 30 |
| Kv, м3/час | 2,7 |
| ΔPv, кПa | 25-60 |
| Температура рабочей среды | 105 |
| Среда рабочая | вода |
| Материал | латунь ЛС-59 |
| Присоединение патрона | резьбовое |
| Управление | комбинированная балансировка |
| Вес, кг | 28.3 |
| Бренд | Сотис |
