Регулировка клапанов двигателя WD10G220E23 на технике Shantui: пошаговая инструкция

Регулировка клапанов двигателя Weichai WD10G220E23 представляет собой критически важную процедуру технического обслуживания спецтехники Shantui. Правильно выполненная регулировка клапанов обеспечивает оптимальную работу мотора, продлевает его ресурс и снижает расход топлива.

Двигатель WD10G220E23 устанавливается на фронтальные погрузчики, бульдозеры и другую строительную технику китайского производства. Несвоевременное техническое обслуживание клапанного механизма приводит к серьезным поломкам и дорогостоящему ремонту.

В данном руководстве подробно рассматриваются все этапы регулировки клапанов, начиная от подготовительных работ и заканчивая контролем качества выполненных операций. Далее приводится полное описание процедуры с указанием всех необходимых действий для самостоятельного выполнения работ.

Технические характеристики двигателя WD10G220E23

Основные параметры силовой установки

Двигатель Weichai WD10G220E23 относится к семейству дизельных моторов серии WD10, разработанных специально для тяжелой спецтехники. Мощность агрегата составляет 220 лошадиных сил при номинальных оборотах коленчатого вала 2200 оборотов в минуту.

Конструктивно мотор представляет собой шестицилиндровый рядный дизель с жидкостной системой охлаждения и турбонаддувом. Рабочий объем цилиндров составляет 9,726 литра, что обеспечивает высокий крутящий момент на низких оборотах. Система питания включает механические форсунки и топливный насос высокого давления ТНВД с устройством для регулировки подачи топлива.

Экологический класс двигателя соответствует стандарту Евро-2, что позволяет эксплуатировать технику в большинстве регионов России от Москвы до Владивостока. Система воздухоочистки включает двухступенчатый воздушный фильтр с предварительной очисткой воздухом.

Применение на технике Shantui

Двигатель WD10G220E23 широко применяется на различных моделях спецтехники китайского производства. Основные области использования включают фронтальные погрузчики серий LW500F, LW500KN, ZL50G и их модификации с коробки передач различного вида.

Также мотор устанавливается на совместимую технику других производителей - SDLG LG953, Foton Lovol FL956F, некоторые модели XCMG. Высокая унификация позволяет использовать одинаковые методы обслуживания для разных марок машин. Подробный каталог двигателей и запчастей можно найти на специализированных сайтах поставщиков и производителей, где представлены оригинальные компоненты для различных модификаций.

Особенности конструкции позволяют адаптировать силовую установку под различные условия эксплуатации. В зависимости от модели техники может изменяться система охлаждения, расположение навесного оборудования и способ крепления к раме с помощью специальных упоров.

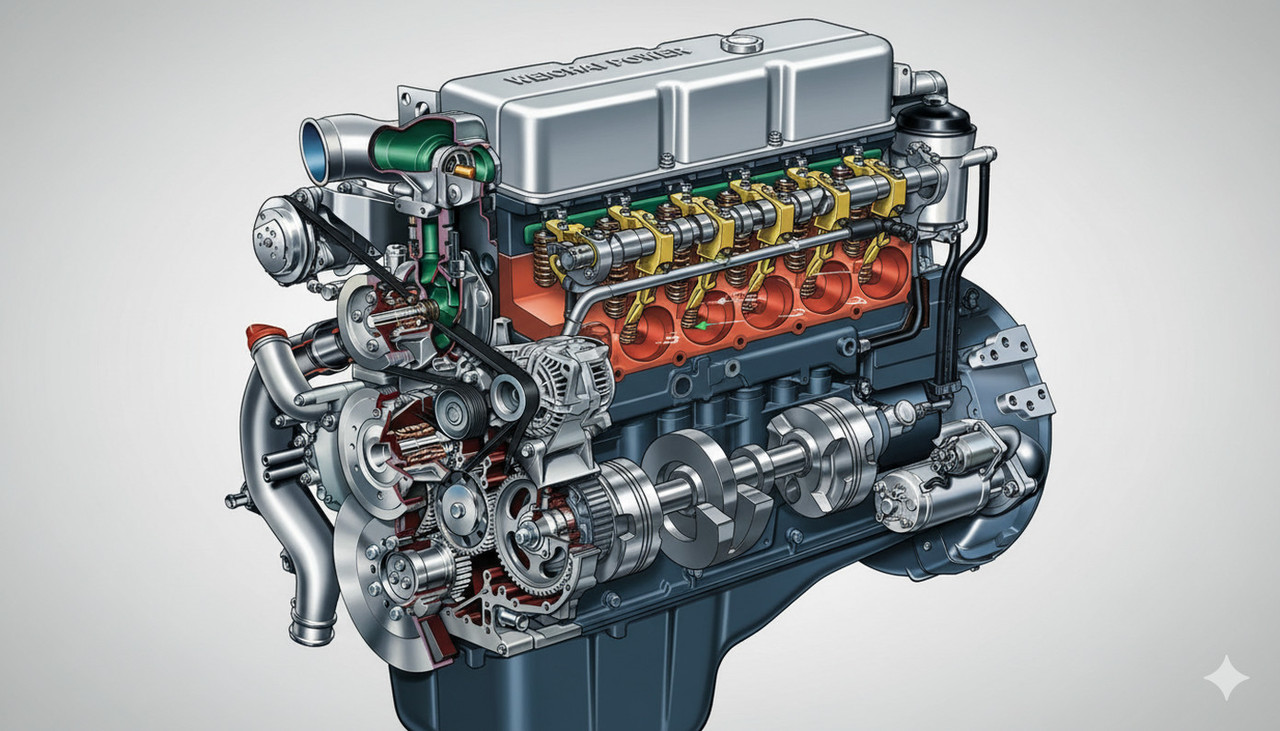

Конструктивные особенности клапанного механизма

Система газораспределения двигателя WD10G220E23 выполнена по схеме OHV с нижним расположением распредвала в корпусе блока цилиндров. Каждый цилиндр оснащен двумя клапанами - впускным и выпускным, что обеспечивает эффективное наполнение камеры сгорания и отвод отработанных газов.

Привод клапанов осуществляется через систему толкателей, штанг и коромысел. Такая конструкция обеспечивает надежность работы в тяжелых условиях эксплуатации, характерных для строительной техники. Механизм ГРМ включает резиновые уплотнительные кольца для герметизации штанг.

Клапанный механизм требует периодической регулировки тепловых зазоров для компенсации износа деталей и температурного расширения металла. Неправильные зазоры приводят к нарушению фаз газораспределения и снижению эффективности двигателя.

Сравнительная таблица зазоров по моделям двигателей

Различные модификации двигателей Weichai имеют отличающиеся значения тепловых зазоров в клапанном механизме. Знание правильных параметров критически важно для качественного выполнения регулировки клапанов в указанном порядке.

Модель двигателя	Впускные клапаны (мм)	Выпускные клапаны (мм)	Система EVB (мм)
WD10G220E23	0,30	0,40	0,25
WP12 Евро IV	0,40	0,60	0,25
WP10 серии	0,35	0,45	0,25
WD615 (старые модели)	0,30	0,40	-

Все измерения производятся на полностью остывшем двигателе при температуре окружающей среды. Использование неправильных значений зазоров приводит к преждевременному износу деталей клапанного механизма и прочих элементов системы ГРМ.

Система EVB (Engine Valve Brake) присутствует только на современных модификациях двигателей и требует специальной процедуры регулировки. Зазор EVB регулируется дополнительными винтами после настройки основных клапанов с использованием помеченных отметок на механизме.

Периодичность и необходимость регулировки клапанов

Регламентные сроки обслуживания

Регулировка клапанов двигателя WD10G220E23 должна выполняться согласно регламенту технического обслуживания. Для новых двигателей первая регулировка проводится через 250 моточасов работы или после завершения обкаточного периода.

В дальнейшем плановое обслуживание клапанного механизма выполняется каждые 500-1000 моточасов в зависимости от условий эксплуатации техники. При работе в запыленных условиях Астрахани, Волгограда или Краснодара интервал сокращается до 500 моточасов с возможностью внепланового контроля.

Внеплановая регулировка клапанов может потребоваться при появлении характерных симптомов неисправности. Своевременное вмешательство предотвращает развитие серьезных поломок и продлевает ресурс двигателя.

Признаки необходимости регулировки

Основным симптомом неправильных зазоров клапанов является появление характерного металлического стука в верхней части двигателя. Звук особенно заметен на холостом ходу и при работе под нагрузкой на низких оборотах.

Снижение мощности двигателя и ухудшение динамических характеристик техники также указывают на проблемы с клапанным механизмом. Машина хуже разгоняется, медленнее поднимает ковш или отвал, требует больше времени для выполнения рабочих операций.

Дополнительные признаки включают полный список симптомов:

• Неустойчивый холостой ход двигателя
• Повышенный расход топлива при обычных нагрузках
• Затрудненный запуск, особенно в холодную погоду
• Появление сизого дыма из выхлопной трубы
• Перегрев двигателя в нормальных условиях работы

Последствия неправильной регулировки

Слишком малый зазор клапанов приводит к их неполному закрытию во время такта сжатия. Это вызывает потерю компрессии, перегрев седел и тарелок клапанов, что может закончиться прогаром и дорогостоящим ремонтом головки блока цилиндров.

Чрезмерно большой зазор создает повышенный шум в работе двигателя и ускоряет износ всех деталей клапанного механизма. Коромысла, толкатели и штанги испытывают ударные нагрузки, приводящие к их преждевременному выходу из строя.

Стоимость ремонта клапанного механизма при серьезных повреждениях может достигать 30-50% от цены нового двигателя. Регулярное обслуживание обходится в десятки раз дешевле капитального ремонта, что подтверждают службы технической поддержки производителей.

Таблица критических ошибок и их стоимость

Неправильное выполнение регулировки клапанов может привести к серьезным последствиям и значительным финансовым потерям. Понимание типичных ошибок поможет избежать дорогостоящего ремонта с учетом права выбора качественного сервиса.

Тип ошибки	Причина возникновения	Стоимость устранения (руб.)	Время до проявления
Неправильная установка ВМТ	Нарушение фаз газораспределения, повреждение клапанов	50000-150000	10-50 часов
Неверный зазор клапанов	Стук, износ или прогар клапанов, потеря компрессии	30000-80000	50-200 часов
Неправильная затяжка крышки	Утечка масла, попадание грязи в двигатель	5000-20000	10-100 часов
Попадание грязи в механизм	Ускоренный износ деталей, заклинивание клапанов	20000-100000	100-500 часов
Игнорирование шумов после запуска	Незамеченные дефекты приводят к поломке механизма	40000-120000	50-300 часов

Статистические данные показывают, что значительная часть владельцев техники в регионах России сожалеют о попытках самостоятельного ремонта без достаточного опыта. Многие тратят больше запланированного бюджета из-за ошибок при выполнении работ, что является самым распространенным следствием неправильного подхода.

Наиболее критичными являются ошибки, связанные с определением правильного положения поршня в верхней мертвой точке. Неправильная установка ВМТ может привести к контакту клапанов с поршнями и полному разрушению двигателя.

Необходимый инструмент и материалы

Специальный инструмент для регулировки

Для качественного выполнения регулировки клапанов потребуется набор специального инструмента. Основным измерительным прибором являются щупы толщиной от 0,1 до 1,0 мм с шагом 0,05 мм и длинном стержне для удобства работы.

Регулировочные операции выполняются гаечными ключами размером 14 мм для работы с контргайками и регулировочными винтами. Также потребуются ключи размеров 10, 12, 17 мм для демонтажа крышки клапанов и других деталей. Варианты инструмента могут включать накидные и рожковые ключи.

Дополнительный инструмент включает:

• Отвертки плоские различных размеров для контактной работы
• Динамометрический ключ для точной затяжки болтов
• Съемник для снятия крышки клапанов с опорным роликом
• Приспособление для проворачивания коленчатого вала

Расходные материалы и их стоимость

При регулировке клапанов может потребоваться замена прокладки клапанной крышки. Рекомендуется заранее приобрести новую прокладку стоимостью 1200-2500 рублей и герметик для обеспечения надежной герметизации по всей длине контактной плоскости.

Для очистки деталей понадобится чистая ветошь, растворитель или специальный очиститель для двигателей ценой 450-800 рублей. Все поверхности должны быть тщательно очищены от грязи и масляных отложений перед началом работ. При необходимости используются резиновые перчатки для защиты.

Небольшое количество моторного масла используется для смазки резьбовых соединений и предотвращения заедания регулировочных винтов. Также может потребоваться замена сальника клапанной крышки и уплотнительной шайбы болтов крепления.

Подготовительные работы

Требования безопасности

Регулировка клапанов выполняется только на полностью остывшем двигателе. Температура мотора должна соответствовать температуре окружающей среды - обычно это достигается через 4-6 часов после остановки.

Техника должна находиться на ровной горизонтальной площадке с выключенным двигателем и затянутым стояночным тормозом. Рабочее оборудование опускается на землю для обеспечения устойчивости машины. Следует узнать расположение смотровой ямы или подъемника для удобства доступа.

Обязательно отключение аккумуляторной батареи и извлечение ключа из замка зажигания. Это предотвратит случайный запуск двигателя во время выполнения работ. Рекомендуется использовать предупреждающие таблички с обеих сторон машины.

Подготовка рабочего места

Моторный отсек очищается от грязи и пыли, особенно в области клапанной крышки. Загрязнения могут попасть внутрь двигателя при снятии крышки и вызвать серьезные повреждения.

Подготавливается достаточное освещение рабочей зоны - переносная лампа или фонарик. Хорошая видимость критически важна для точного измерения зазоров и правильной установки меток. При работе в длинном моторном отсеке может потребоваться дополнительное освещение с задней стороны.

Все необходимые инструменты и материалы размещаются в удобном месте. Это позволит избежать поисков нужного инструмента в процессе работы и сократит время выполнения операций.

Демонтаж препятствующих деталей

Для доступа к клапанной крышке может потребоваться демонтаж воздушного фильтра, топливных трубок высокого давления и других элементов навесного оборудования. Все снятые детали аккуратно складываются в отдельном месте с возможностью быстрого доступа.

Топливные трубки отсоединяются с особой осторожностью - остатки топлива под давлением могут причинить травмы. Концы трубок закрываются заглушками для предотвращения загрязнения топливной системы. При работе следует удерживать трубки пальцем для контроля усилия.

Болты крепления клапанной крышки откручиваются в определенной последовательности - от краев к центру. Это предотвращает деформацию крышки и обеспечивает равномерное снятие нагрузки с прокладки. Длина болтов может различаться, поэтому важно запомнить их расположение.

Теоретические основы регулировки клапанов

Принцип работы клапанного механизма

Клапанный механизм двигателя WD10G220E23 работает по принципу преобразования вращательного движения распределительного вала в возвратно-поступательное движение клапанов. Кулачки распредвала через систему толкателей и штанг воздействуют на коромысла.

Тепловые зазоры в клапанном механизме компенсируют расширение металлических деталей при нагреве двигателя. Без правильных зазоров клапаны не смогут полностью закрыться в горячем состоянии, что приведет к потере компрессии. Механизм работает пока двигатель функционирует, поэтому износ неизбежен.

Различные зазоры для впускных и выпускных клапанов обусловлены разными температурными режимами их работы. Выпускные клапаны нагреваются сильнее из-за контакта с горячими отработанными газами и требуют больших компенсационных зазоров.

Нормативные значения зазоров

Для двигателя WD10G220E23 установлены следующие значения тепловых зазоров на холодном двигателе:

• Впускные клапаны: 0,30 мм
• Выпускные клапаны: 0,40 мм
• Выпускные клапаны с системой EVB: основной зазор 0,40 мм, дополнительный 0,25 мм

Точность измерения должна составлять ±0,02 мм. Использование изношенных или неточных щупов приводит к неправильной регулировке и последующим проблемам в работе двигателя. Карта зазоров должна строго соблюдаться.

Система EVB (Engine Valve Brake) представляет собой механизм моторного торможения, который требует специальной процедуры регулировки с использованием двух регулировочных винтов на каждом выпускном клапане.

Порядок работы цилиндров и определение ВМТ

Двигатель WD10G220E23 работает по схеме 1-5-3-6-2-4, что означает последовательность воспламенения топливовоздушной смеси в цилиндрах. Знание этого порядка необходимо для правильного определения такта сжатия каждого цилиндра.

Верхняя мертвая точка (ВМТ) определяется по меткам на маховике и картере маховика. При совпадении меток поршень первого или шестого цилиндра находится в ВМТ, но такт может быть разным - сжатие или выпуск. Отметки должны точно совпадать на контактной плоскости.

Правильное определение такта сжатия производится по положению коромысел клапанов. Если оба коромысла имеют свободный ход (клапаны закрыты), то поршень находится в ВМТ такта сжатия и можно регулировать клапаны этого цилиндра.

Детальный разбор системы EVB - два метода регулировки

Конструкция системы моторного торможения

Система EVB устанавливается на выпускные клапаны современных двигателей Weichai для обеспечения эффективного торможения двигателем при движении под уклон. Конструктивно система представляет собой дополнительный механизм, позволяющий приоткрывать выпускные клапаны в такте сжатия.

Каждый выпускной клапан с системой EVB имеет два регулировочных винта - основной для регулировки рабочего зазора и дополнительный для настройки системы торможения. Неправильная регулировка EVB может полностью отключить функцию моторного тормоза.

Перед началом регулировки системы EVB необходимо полностью удалить масло из полости над клапаном. Наличие масла исказит измерения и приведет к неправильной настройке механизма торможения. Работать следует слегка наклонив систему для стока масла.

Первый метод регулировки EVB

Первый метод регулировки предполагает использование щупа толщиной 0,4 мм для установки основного зазора выпускного клапана. После затяжки основного регулировочного винта щуп не вынимается из зазора.

Дополнительный регулировочный винт системы EVB настраивается до момента легкого касания коромысла при установленном щупе 0,4 мм. Этот метод обеспечивает зазор EVB около 0,25 мм при снятии основного щупа. Важно вставьте щуп аккуратно, без перекосов.

Преимущество метода заключается в простоте выполнения и меньшей вероятности ошибки. Однако некоторые специалисты сервисов в Екатеринбурге и Челябинске считают его менее точным по сравнению со вторым методом.

Второй метод регулировки EVB

Второй метод предусматривает полную регулировку основного зазора выпускного клапана с использованием щупа 0,4 мм и последующую установку дополнительного щупа 0,25 мм для настройки системы EVB.

После регулировки основного зазора и затяжки контргайки в зазор устанавливается щуп толщиной 0,25 мм. Дополнительный регулировочный винт настраивается до легкого зажима этого щупа. Следует удерживая щуп в правильном положении для точности измерения.

Данный метод считается более точным механиками из Новосибирска и Красноярска, но требует большего опыта и аккуратности при выполнении. Существует риск сбить основную регулировку при настройке системы EVB.

Проверка работы системы EVB

После завершения регулировки необходимо проверить правильность работы системы моторного торможения. При нажатии на рычаг включения EVB должно ощущаться четкое сопротивление, а клапан должен приоткрываться с контактной обратной связью.

Неправильная регулировка проявляется в отсутствии торможения двигателем или, наоборот, в постоянном приоткрытии выпускных клапанов. Во втором случае двигатель теряет мощность и работает неустойчиво.

При возникновении проблем рекомендуется повторить процедуру регулировки с особым вниманием к чистоте полостей и точности измерений зазоров. Для консультации можно перейти к специалистам службы технической поддержки.

Пошаговая инструкция по регулировке клапанов

Этап 1: установка поршня первого цилиндра в ВМТ

Регулировка клапанов начинается с установки поршня первого цилиндра в верхнюю мертвую точку такта сжатия. Для этого коленчатый вал проворачивается по часовой стрелке до совмещения меток на маховике и картере маховика.

Вращение коленвала производится специальным ключом через болт крепления шкива генератора или за маховик. При отсутствии специального инструмента можно использовать монтировку, но следует соблюдать осторожность, чтобы не повредить детали.

После совмещения меток необходимо убедиться, что поршень первого цилиндра находится именно в такте сжатия. Это определяется по свободному ходу коромысел - оба клапана должны быть закрыты, а коромысла иметь небольшой люфт.

Если коромысла зажаты, значит поршень находится в ВМТ такта выпуска. В этом случае коленвал поворачивается еще на один полный оборот до повторного совмещения меток. Далее можно приступать к регулировке.

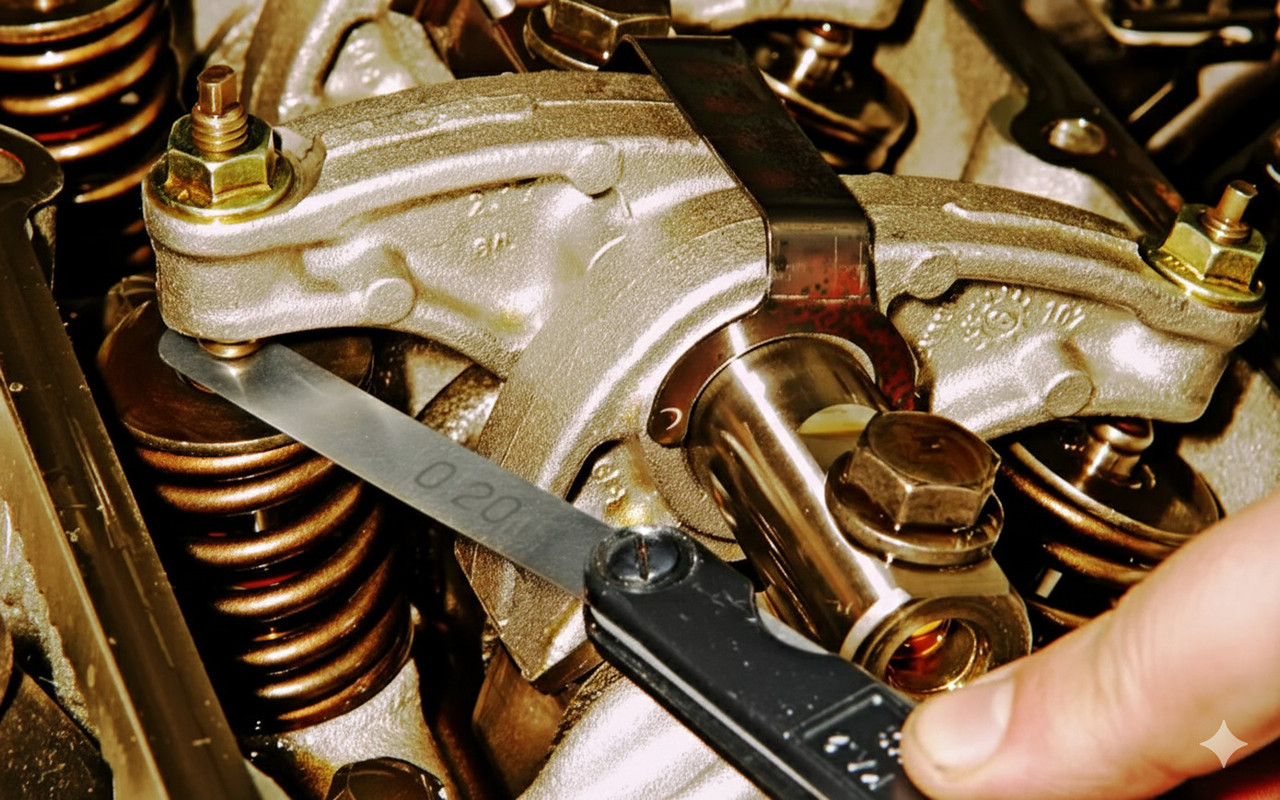

Этап 2: регулировка клапанов по схеме "холодный двигатель"

При установленном поршне первого цилиндра в ВМТ такта сжатия можно регулировать клапаны согласно определенной схеме. Обычно используется правило регулировки клапанов в порядке: 1-3-5 цилиндры при первом положении коленвала.

Регулировка каждого клапана выполняется в следующей последовательности:

1. Ослабьте контргайку регулировочного винта с помощью ключа
2. В зазор устанавливается щуп соответствующей толщины
3. Регулировочный винт поворачивается до легкого зажима щупа
4. Контргайка затягивается с контролем зазора
5. Проверяется свободный ход щупа в зазоре

Правильно отрегулированный зазор позволяет щупу проходить с легким сопротивлением. Щуп не должен проваливаться свободно или застревать намертво в зазоре.

Этап 3: поворот коленвала и регулировка оставшихся клапанов

После регулировки клапанов первой группы цилиндров коленчатый вал поворачивается на полный оборот (360 градусов) до повторного совмещения меток. Теперь в ВМТ такта сжатия будет находиться поршень шестого цилиндра.

Во втором положении коленвала регулируются клапаны оставшихся цилиндров - обычно это 2-4-6 цилиндры. Процедура регулировки выполняется аналогично первому этапу с соблюдением всех мер предосторожности. Металлические пластины щупов не должны иметь повреждений.

Особое внимание следует уделить клапанам с системой EVB. Их регулировка выполняется по специальной методике с использованием двух регулировочных винтов и дополнительного контроля зазоров.

Этап 4: финальная проверка всех зазоров

После завершения регулировки всех клапанов необходимо выполнить контрольную проверку зазоров. Коленчатый вал устанавливается в различные положения для проверки каждого цилиндра в ВМТ такта сжатия.

Все зазоры должны соответствовать нормативным значениям с точностью ±0,02 мм. При обнаружении отклонений производится повторная регулировка проблемных клапанов с использованием карты зазоров.

Контргайки всех регулировочных винтов должны быть надежно затянуты. Ослабление гаек в процессе эксплуатации приведет к сбою регулировки и возможному повреждению двигателя.

Практические кейсы и примеры из сервисов

Типичные проблемы при самостоятельной регулировке

Опыт специализированных сервисных центров в Москве, Санкт-Петербурге и Казани показывает, что наиболее распространенной ошибкой является неправильное определение ВМТ такта сжатия. Многие владельцы техники ориентируются только на метки маховика, не проверяя положение клапанов.

Второй по частоте ошибкой становится использование неточных или изношенных щупов. Погрешность измерения в 0,05-0,1 мм может привести к серьезным последствиям для двигателя. Сервисные центры рекомендуют использовать только калиброванные щупы от известных производителей.

Частой проблемой является недостаточная очистка деталей перед началом работ. Попадание грязи в клапанный механизм может вызвать заклинивание клапанов и доргостоящий ремонт головки блока цилиндров. Партнеры сервисных центров отмечают важность чистоты рабочего места.

Особенности работы с различными моделями техники

Регулировка клапанов на бульдозерах Shantui имеет свои особенности, связанные с расположением двигателя и доступностью клапанной крышки. На некоторых моделях SD22 и SD32 требуется частичная разборка системы охлаждения для получения доступа к регулировочным винтам.

Фронтальные погрузчики обычно имеют лучший доступ к двигателю, но требуют соблюдения особых мер безопасности при работе с гидравлической системой. Ковш должен быть полностью опущен, а гидросистема разгружена.

На технике с двигателями других производителей (Cummins, Deutz) могут применяться иные схемы регулировки клапанов. Важно использовать техническую документацию именно для установленного типа двигателя. При необходимости можно узнать дополнительную информацию у официальных дилеров.

Региональные особенности обслуживания

В суровых условиях Сибири и Крайнего Севера требуется более частая регулировка клапанов из-за работы в условиях низких температур и повышенных нагрузок на двигатель. В Магадане и Мурманске интервалы сокращаются до 400 моточасов.

В запыленных условиях южных регионов - Ростове-на-Дону, Ставрополе, Волгограде - интервалы обслуживания сокращаются в полтора-два раза. Пыль, попадающая в масло, ускоряет износ всех деталей двигателя, включая клапанный механизм.

Прибрежные регионы с высокой влажностью требуют особого внимания к состоянию прокладок и герметизации. Коррозия может повредить регулировочные винты и сделать невозможной точную настройку зазоров. Рекомендуется консультация по телефону со специалистами для выбора оптимального графика обслуживания.

Контроль качества и проверка правильности регулировки

Методы комплексной проверки

После завершения регулировки всех клапанов выполняется многоступенчатая проверка качества работ. Каждый зазор проверяется повторно с использованием щупов соответствующей толщины и контрольных щупов на 0,05 мм больше и меньше нормы.

Правильно отрегулированный клапан должен пропускать щуп нормативной толщины с легким сопротивлением, но не пропускать щуп большей толщины. Щуп меньшей толщины должен проходить свободно без заедания.

Особое внимание уделяется проверке надежности затяжки всех контргаек. Любое ослабление крепления в процессе эксплуатации приведет к нарушению регулировки и возможному повреждению двигателя. При необходимости делается звонок в службу технической поддержки.

Сборка двигателя и подготовка к запуску

Перед установкой клапанной крышки все поверхности тщательно очищаются от остатков старой прокладки и загрязнений. При необходимости устанавливается новая прокладка с нанесением тонкого слоя герметика по всей длине контактной поверхности.

Болты крепления клапанной крышки затягиваются равномерно в определенной последовательности - от центра к краям. Момент затяжки должен соответствовать техническим требованиям для предотвращения деформации крышки.

Все ранее снятые детали устанавливаются в обратном порядке. Топливные трубки высокого давления затягиваются с особой осторожностью для предотвращения повреждения резьбы и обеспечения герметичности соединений.

Пробный запуск и диагностика

Перед первым запуском проверяется уровень моторного масла и при необходимости производится доливка. Система охлаждения также проверяется на предмет достаточного количества охлаждающей жидкости.

Первый запуск двигателя после регулировки клапанов должен производиться на холостом ходу с внимательным прослушиванием работы. Отсутствие посторонних шумов и стуков указывает на правильность выполненной регулировки.

После прогрева двигателя до рабочей температуры проверяется стабильность холостого хода и реакция на изменение оборотов. Двигатель должен работать плавно, без рывков и провалов в работе.

Устранение ошибок и корректирующие действия

Диагностика неправильного определения ВМТ

Критичной ошибкой является регулировка клапанов при неправильном положении поршня в верхней мертвой точке. Если поршень находится в ВМТ такта выпуска, один из клапанов будет открыт, что исказит все измерения зазоров.

Признаком неправильного положения служит отсутствие свободного хода у одного или обоих коромысел. В этом случае необходимо повернуть коленвал еще на один полный оборот и повторно проверить положение меток.

Для точного определения такта сжатия используется дополнительный способ - через отверстие свечи накаливания или форсунки проверяется направление движения поршня при медленном проворачивании коленвала.

Корректировка неточных измерений

Изношенные или некалиброванные щупы являются причиной неправильной регулировки клапанов. Погрешность в измерениях приводит к нарушению работы двигателя и преждевременному износу деталей.

Перед началом работ все щупы должны быть проверены на точность размеров. Изогнутые, изношенные или поврежденные щупы подлежат замене. Рекомендуется использовать щупы только от известных производителей измерительного инструмента.

При отсутствии щупа нужной толщины допускается использование комбинации более тонких щупов, но их общая толщина должна точно соответствовать требуемому значению зазора.

Связь с другими системами двигателя

Влияние на систему газораспределения

Правильная регулировка клапанов напрямую влияет на фазы газораспределения двигателя. Неточные зазоры изменяют момент открытия и закрытия клапанов, что нарушает оптимальное наполнение цилиндров топливовоздушной смесью.

Слишком большие зазоры приводят к запаздыванию открытия клапанов и сокращению времени газообмена. Малые зазоры, наоборот, вызывают преждевременное открытие и запаздывание закрытия клапанов.

Особенно критично влияние неправильных зазоров на работу турбокомпрессора. Нарушение газообмена в цилиндрах изменяет температуру и давление отработанных газов, что может привести к перегреву турбины.

Взаимодействие с системой смазки

Клапанный механизм двигателя WD10G220E23 смазывается моторным маслом под давлением. Неправильные зазоры клапанов влияют на расход масла и эффективность смазки всех деталей механизма.

Чрезмерно большие зазоры создают ударные нагрузки на детали, что приводит к выдавливанию масляной пленки и сухому трению. Это ускоряет износ коромысел, толкателей и направляющих втулок клапанов.

Малые зазоры могут вызвать перегрев клапанов и их седел, что приводит к коксованию масла и образованию нагара. Нагар нарушает теплоотвод и еще больше усугубляет проблему перегрева.

Влияние на систему охлаждения

Неправильная работа клапанов влияет на тепловой режим двигателя. Неполное закрытие клапанов при малых зазорах приводит к прорыву горячих газов и локальному перегреву головки блока цилиндров.

Нарушение газообмена изменяет процесс сгорания топлива в цилиндрах. Неполное сгорание повышает температуру отработанных газов и увеличивает тепловую нагрузку на систему охлаждения.

При серьезных нарушениях регулировки клапанов стандартная система охлаждения может не справляться с отводом избыточного тепла, что приведет к перегреву двигателя и его остановке.

Профилактические меры и превентивное обслуживание

Контрольные мероприятия после регулировки

После выполнения регулировки клапанов рекомендуется провести контрольную проверку зазоров через 50-100 моточасов работы двигателя. Это связано с начальной приработкой деталей и возможным изменением зазоров.

Контроль проводится без полной разборки - достаточно снять клапанную крышку и проверить зазоры щупами. При обнаружении отклонений от нормы производится корректирующая регулировка.

Особое внимание уделяется прослушиванию работы двигателя на различных режимах. Появление металлических стуков или изменений в характере работы требует немедленной проверки клапанных зазоров.

Мониторинг состояния масла и фильтров

Состояние моторного масла напрямую влияет на долговечность клапанного механизма. Загрязненное или разложившееся масло не обеспечивает должной смазки деталей и ускоряет их износ.

Регулярная замена масляного фильтра предотвращает попадание абразивных частиц в клапанный механизм. Засоренный фильтр может привести к масляному голоданию наиболее нагруженных деталей.

Воздушный фильтр также требует регулярного обслуживания. Засорение фильтра приводит к обеднению рабочей смеси и изменению процесса сгорания, что влияет на тепловой режим клапанов.

Использование качественных расходных материалов

Качество топлива существенно влияет на состояние клапанного механизма. Топливо с высоким содержанием серы и механических примесей ускоряет образование нагара на клапанах и их седлах.

Применение присадок к топливу, улучшающих процесс сгорания и очищающих камеру сгорания, помогает поддерживать клапаны в чистом состоянии и продлевать интервалы регулировки.

Использование рекомендованных производителем марок моторного масла и фильтров обеспечивает оптимальные условия работы клапанного механизма и снижает скорость его износа.

Часто задаваемые вопросы

Можно ли регулировать клапаны на теплом двигателе?

Категорически запрещается выполнять регулировку клапанов на теплом или горячем двигателе. Термическое расширение металла изменяет истинные размеры зазоров, что приведет к неправильной настройке.

Двигатель должен полностью остыть до температуры окружающей среды. Обычно это требует 4-6 часов после остановки мотора. Только при соблюдении этого условия можно получить точные результаты измерений.

Регулировка на горячем двигателе может привести к слишком большим зазорам в холодном состоянии и, как следствие, к повышенному шуму и ускоренному износу деталей клапанного механизма.

Как часто нужно проверять зазоры клапанов?

Периодичность проверки зазоров клапанов зависит от условий эксплуатации техники. При нормальных условиях контроль выполняется каждые 500-1000 моточасов согласно регламенту обслуживания.

В тяжелых условиях работы - повышенная запыленность, высокие нагрузки, работа в горной местности - интервал сокращается до 250-500 моточасов. Новые двигатели требуют более частого контроля в период обкатки.

Внеплановая проверка необходима при появлении признаков неправильной регулировки: стук клапанов, снижение мощности, неустойчивый холостой ход, повышенный расход топлива.

Что происходит при неправильных зазорах клапанов?

Слишком малый зазор приводит к неполному закрытию клапанов при нагреве двигателя. Это вызывает потерю компрессии, прорыв горячих газов и может привести к прогару клапанов и их седел.

Чрезмерно большой зазор создает повышенный шум в работе двигателя и ударные нагрузки на детали клапанного механизма. Ускоренный износ коромысел, толкателей и направляющих втулок требует дорогостоящего ремонта.

Неравномерные зазоры по цилиндрам нарушают балансировку работы двигателя, вызывают вибрации и неустойчивость на холостом ходу. Это также приводит к неравномерному износу деталей.

Можно ли использовать герметик вместо прокладки клапанной крышки?

Применение герметика вместо прокладки клапанной крышки допускается только в экстренных случаях как временная мера. Качественная прокладка обеспечивает более надежную и долговечную герметизацию.

При использовании герметика важно обеспечить равномерное нанесение тонкого слоя по всему периметру сопрягаемых поверхностей. Избыток герметика может попасть внутрь двигателя и вызвать засорение масляных каналов.

Современные анаэробные герметики обеспечивают хорошую герметизацию, но требуют специальной подготовки поверхностей и соблюдения технологии нанесения. Рекомендуется использовать оригинальные прокладки от производителя двигателя.

Почему на некоторых клапанах два регулировочных винта?

Двойные регулировочные винты устанавливаются на выпускных клапанах с системой моторного торможения EVB. Основной винт регулирует рабочий зазор клапана, дополнительный - настраивает систему торможения двигателем.

Система EVB позволяет использовать двигатель как тормоз при движении техники под уклон. Дополнительный механизм приоткрывает выпускные клапаны в такте сжатия, создавая сопротивление движению поршня.

Неправильная регулировка системы EVB может полностью отключить функцию торможения или, наоборот, привести к постоянному приоткрытию клапанов и потере мощности двигателя.

Нужно ли менять моторное масло после регулировки клапанов?

Замена моторного масла после регулировки клапанов не является обязательной, если масло не загрязнилось в процессе работ. Однако рекомендуется проверить его уровень и при необходимости долить.

При попадании грязи или металлических частиц в масло во время регулировки необходима его полная замена. Загрязненное масло может повредить подшипники и другие детали двигателя.

Если регулировка клапанов совпадает по времени с плановым техническим обслуживанием, целесообразно совместить эти операции и заменить масло с фильтром по регламенту.

Экономическое обоснование своевременного обслуживания

Стоимость регулировки против капитального ремонта

Своевременная регулировка клапанов является одной из наиболее экономически выгодных процедур технического обслуживания. Стоимость работ в специализированном сервисе составляет 8000-15000 рублей, что является небольшой долей от цены капитального ремонта двигателя.

Игнорирование регулярного обслуживания клапанного механизма приводит к серьезным повреждениям, устранение которых требует замены дорагостоящих деталей. Комплект клапанов стоит 25000-40000 рублей, направляющие втулки - 8000-12000 рублей, а замена головки блока цилиндров обходится в 150000-300000 рублей.

Профилактическое обслуживание позволяет выявить проблемы на ранней стадии, когда их устранение обходится значительно дешевле. Регулярные проверки помогают планировать ремонтные работы и избежать внезапных поломок.

Влияние на эксплуатационные расходы

Правильно отрегулированные клапаны обеспечивают оптимальный расход топлива и снижают эксплуатационные затраты. Неправильные зазоры могут увеличить потребление дизельного топлива на 5-15% в зависимости от степени нарушения.

Увеличение ресурса двигателя при регулярном обслуживании клапанного механизма позволяет отсрочить капитальный ремонт или замену силовой установки. Это особенно важно для дорогостоящей спецтехники с длительными сроками окупаемости.

Надежная работа двигателя снижает количество простоев техники и повышает производительность выполняемых работ. Каждый день простоя может стоить значительно больше, чем своевременное профилактическое обслуживание.

Региональные сервисные центры и рекомендации

Выбор специализированного сервиса

При отсутствии опыта или специального инструмента рекомендуется обращаться в специализированные сервисные центры по обслуживанию техники Shantui и двигателей Weichai. В Москве, Санкт-Петербурге, Екатеринбурге и других крупных городах работают квалифицированные специалисты.

Важными критериями выбора сервиса являются наличие оригинального инструмента, опыт работы с конкретными моделями двигателей и доступность необходимых запасных частей. Сертификация по стандартам производителя гарантирует соблюдение технологии обслуживания.

Многие сервисные центры предоставляют гарантию на выполненные работы, что обеспечивает дополнительную защиту интересов владельца техники. При возникновении проблем гарантийное обслуживание устраняет дефекты бесплатно.

Консультационная поддержка

Для получения профессиональных консультаций по вопросам регулировки клапанов и другим аспектам обслуживания двигателей Weichai можно обращаться к специалистам по телефону. Опытные механики помогут избежать типичных ошибок и дадут практические рекомендации.

Многие дилеры и сервисные центры в Новосибирске, Красноярске, Хабаровске проводят обучающие семинары для владельцев и операторов спецтехники. Участие в таких мероприятиях повышает квалификацию персонала и снижает вероятность ошибок при обслуживании.

Техническая документация и руководства по обслуживанию доступны через официальных представителей производителей. Актуальная информация помогает правильно выполнять все процедуры обслуживания.

Заключение

Регулировка клапанов двигателя WD10G220E23 на технике Shantui представляет собой критически важную процедуру, определяющую надежность и долговечность силовой установки. Правильное выполнение всех операций обеспечивает оптимальную работу двигателя, снижает расход топлива и предотвращает дорогостоящие поломки.

Соблюдение регламентных сроков обслуживания и использование качественного инструмента являются основными условиями успешной регулировки клапанов. Особое внимание следует уделять системе EVB, которая требует специальной методики настройки с учетом региональных особенностей эксплуатации.

По мнению компании СПК-Импорт, современные двигатели Weichai при правильном обслуживании демонстрируют высокую надежность и длительный ресурс работы. Инвестиции в качественное техническое обслуживание многократно окупаются за счет снижения эксплуатационных расходов и увеличения производительности техники.

Владельцам спецтехники рекомендуется ведение подробных записей о проведенном обслуживании, что поможет контролировать состояние двигателя и планировать будущие ремонтные работы. Своевременное обращение к специалистам при возникновении проблем предотвратит развитие серьезных неисправностей и обеспечит длительную безотказную работу оборудования.
