Описание
Модуль коллекторный МКТ СОТИС-Unit предназначен для подключения потребителей к узлу учета тепловой энергии УУТЭМ-Э на этаже, управления распределения теплоносителя между потребителями и организации индивидуального учета расхода тепловой энергии.
Модуль коллекторный МКТ100-4000(5000) РБ СОТИС-Unit выполняет следующие функции:
подключение потребителей к узлу учета УУТЭМ-Э на этаже;
распределение теплоносителя между потребителями;
ручная балансировка: точная регулировка расхода теплоносителя с возможностью его измерения по каждому потребителю;
индивидуальный учет расхода тепловой энергии потребителями (функция реализуется после установки в модуль теплосчетчиков).
Расшифровка наименования модуля:
МКТ - модуль коллекторный тепловой
100 - расстояние между отводами в распределительных коллекторах (100 мм)
4002 / 5002 - условный проход коллекторов (Ду40 / 50), количество отводов в коллекторе (2)
15 - диаметр условного прохода гидроблоков и специальных шаровых кранов для подключения потребителей (Ду15);
20/15 – диаметры условных проходов специальных шаровых кранов для подключения потребителей (Ду20), ремонтных вставок и клапанов ручной регулировкой (Ду15),
РБ - наличие в модуле ручного балансировочного клапана (на подающем трубопроводе)
(ТА) / (G) - условное обозначение марки балансировочных клапанов: TA - Tour & Andersson, G — Giacomini

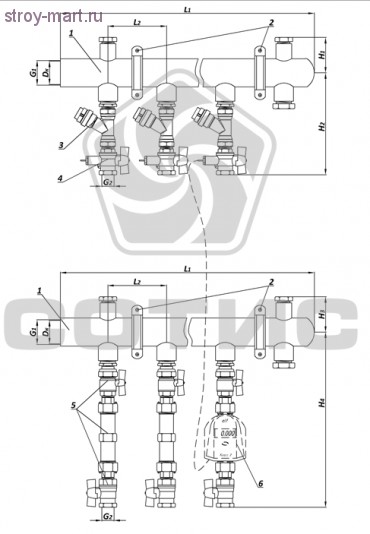

Состав комплекта:
1. коллектор распределительный СОТИС (серии КС100-4000 или КС100-5000): Dk - эффективный внутренний диаметр коллектора;
2. крепеж коллектора (опция, в базовый комплект поставки не входит);
3. клапан ручной регулировки с предварительной настройкой (на обратном трубопроводе);
4. кран шаровой специальный со штуцером для подключения термодатчика теплосчетчика (на обратном трубопроводе);
5. гидроблок в составе: кран шаровой специальный, вставка ремонтная под теплосчетчик (на подающем трубопроводе);
6. теплосчетчик квартирный компактный Ду15 (Ду20) подающий (опция, в базовой комплект поставки не входит).
Характеристики
Рабочее давление PN, Мпа | 1 |
L1, мм | 535 |
L2, мм | 100 |
H1, мм | 65 |
H2, мм | 205 |
H3, мм | 65 |
H4, мм | 345 |
Dk, мм | 40 |
Kv, м3/час | 4,5 |
Температура рабочей среды | 105 |
Среда рабочая | вода |
Материал | Сталь 20 |
Присоединение патрона | резьбовое |
Управление | ручная балансировка |
Вес, кг | 15.98 |
Бренд | Сотис |
