Описание
Модуль коллекторный МКТ СОТИС-Unit предназначен для подключения потребителей к узлу учета тепловой энергии УУТЭМ-Э на этаже, управления распределения теплоносителя между потребителями и организации индивидуального учета расхода тепловой энергии.
Модуль коллекторный МКТ100 РР СОТИС-Unit выполняет следующие функции:
подключение потребителей к узлу учета УУТЭМ-Э на этаже;
распределение теплоносителя между потребителями;
условная ручная регулировка (ограничение) расхода теплоносителя по каждому потребителю;
индивидуальный учет расхода тепловой энергии потребителями (функция реализуется после установки в модуль теплосчетчиков).
Расшифровка наименования модуля:
МКТ - модуль коллекторный тепловой
100 - расстояние между отводами в распределительных коллекторах (100 мм)
2502 - условный проход коллекторов (Ду25), количество отводов в коллекторе (2)
15 - диаметр условного прохода гидроблоков и специальных шаровых кранов для подключения потребителей (Ду15)
РР - наличие в модуле распределительного коллектора с ручными отсечными регулировочными клапанми (на обратном трубопроводе)

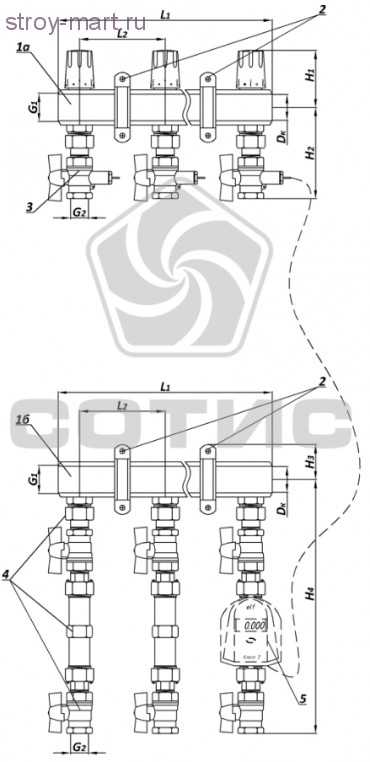

Состав комплекта:
1. 1а - коллектор распределительный СОТИС с отсечными регулировочными клапанами (серии КР100-2500 на обратном трубопроводе), 1б - коллектор распределительный СОТИС (серии 2. К100-2500 на подающем трубопроводе): Dk - эффективный внутренний диаметр коллектора;
3. крепеж коллектора (опция, в базовый комплект поставки не входит);
кран шаровой специальный со штуцером для подключения термодатчика и накидной гайкой (на обратном трубопроводе);
4. гидроблок в составе: краны шаровые специальные, вставка ремонтная под теплосчетчик (на подающем трубопроводе);
5. теплосчетчик квартирный компактный Ду15 подающий (опция, в базовой комплект поставки не входит).
Характеристики
Рабочее давление PN, Мпа | 1 |
L1, мм | 350 |
L2, мм | 100 |
H1, мм | 65 |
H2, мм | 105 |
H3, мм | 50 |
H4, мм | 305 |
Dk, мм | 30 |
Материал | латунь ЛС-59 |
Присоединение патрона | резьбовое |
Управление | ручная регулировка |
Вес, кг | 7.12 |
Бренд | Сотис |
Температура рабочей среды | 105 |
Среда рабочая | вода |
