Описание
Модуль оконечный МОТ СОТИС-Unit предназначен для установки на узел учета тепловой энергии УУТЭМ-Э в качестве сервисного устройства.
Модуль оконечный МОТ 10 СОТИС-Unit выполняет функции автоматического отвода воздуха и контроля давления теплоносителя в узле учета УУТЭМ-Э. Устанавливается на подающем и обратном трубопроводах этажного теплового контура. Применяется только в горизонтальном монтажном положении.

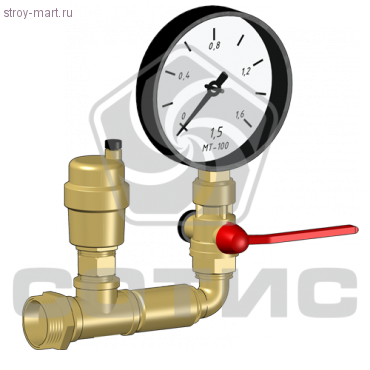

Устройство оконечного модуля МОТ 10 СОТИС-Unit:
Расшифровка наименования модуля:
МОТ - модуль оконечный тепловой
25, 32 - диаметр условного прохода присоединительного фитинга модуля (Ду25, Ду32)
10 - порядковый номер модуля в библиотеке типовых решений СОТИС-Unit
Состав комплекта:
1. ниппель переходной;
2. тройник 90;
3. клапан обратный для воздухоотводчика автоматического;
4. воздухоотводчик автоматический;
5. удлинитель;
6. угольник 90;
7. кран шаровой трехходовой для манометра с отводом под контрольный манометр;
8. Манометр технический (1,6 Мпа).
Характеристики
| Рабочее давление PN, Мпа | 1 |
| H1, мм | 186 |
| H2, мм | 24 |
| Среда рабочая | вода |
| Материал | латунь ЛС-59 |
| Присоединение патрона | резьбовое |
| G, " | 1 1/4 |
| Управление | комбинированное (ручное и автоматическое) |
| L, мм | 210 |
| Вес, кг | 0.94 |
| Бренд | Сотис |
| Температура рабочей среды | +105 |
