Что такое трехходовой клапан: принцип работы, виды и назначение в системах отопления

Эффективность и безопасность современной системы отопления зависят не только от мощности котла, но и от точности управления потоками теплоносителя. Одним из ключевых элементов, обеспечивающих этот контроль, являются трехходовые клапаны.

В этой статье мы подробно разберем, как устроено это устройство, по какому принципу оно работает, какие виды клапанов существуют и почему без них невозможно представить комфортный обогрев дома.

Что такое трехходовой клапан и зачем он нужен?

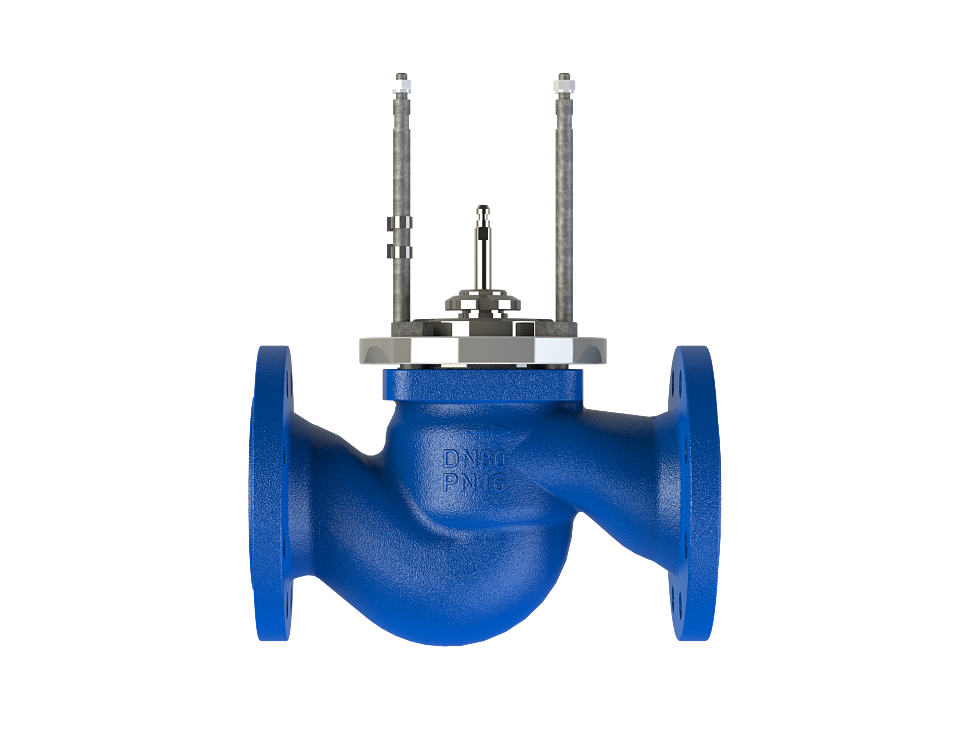

Трехходовой клапан — это сантехническое регулирующее устройство с тремя патрубками (отверстиями), которое предназначено для перенаправления, смешивания или разделения потоков жидкости в гидравлических системах.

В простых системах отопления радиаторы нагреваются линейно: какая температура выходит из котла, такая и поступает в батареи. Однако в сложных системах (например, где совмещены радиаторы и теплый пол) требуется разная температура воды. Именно здесь на помощь приходят регулирующие клапаны trv.

Их главное назначение в отоплении:

• Защита твердотопливных котлов от выпадения конденсата (подача горячей воды в «обратку» для предотвращения температурного шока).
• Регулировка температуры в контурах «теплого пола» (в них нельзя подавать воду горячее 35–45 °C, в то время как котел выдает 70–80 °C).
• Управление контуром ГВС (переключение потока с отопления на нагрев бойлера косвенного нагрева).

Принцип работы

Конструктивно клапан напоминает тройник, но внутри него расположен подвижный затвор (шток или поворотный шар/сектор), который регулирует степень открытия внутренних проходов.

В зависимости от положения затвора меняется соотношение потоков, проходящих через клапан. По принципу действия устройства делятся на два основных типа:

1. Смесительный клапан (две подачи, один выход)

К клапану подключаются два потока — горячая вода (от котла) и холодная (из обратной линии отопления). Затвор приоткрывает или прикрывает эти потоки, смешивая их внутри корпуса. На выходе получается теплоноситель строго заданной, комфортной температуры. Это идеальное решение для теплых полов.

2. Разделительный или распределительный клапан (одна подача, два выхода)

Вода заходит в один патрубок, а затвор перенаправляет её либо в один контур, либо в другой (или делит поток в определенной пропорции). Часто применяется для переключения между радиаторным отоплением и бойлером ГВС.

Виды трехходовых клапанов по способу управления

Чтобы затвор внутри клана двигался, на него нужно оказать механическое воздействие. По способу управления устройства делятся на три группы:

• Ручные. Положение затвора регулируется поворотом ручки на корпусе. Настройка выставляется «на глаз» и требует постоянного контроля со стороны человека при изменении погоды.
• Термостатические. Самый популярный вариант для частных домов. Клапан оснащен термостатом (встроенным или с выносным датчиком). Внутри находится термочувствительная жидкость, которая расширяется при нагреве и давит на шток, автоматически поддерживая заданную температуру без электричества.
• С электроприводом (сервоприводом). Управляются сигналами от внешнего автоматического контроллера или комнатного термостата. Сервопривод с высокой точностью поворачивает затвор, позволяя реализовать погодозависимую автоматику («умный дом»).

Прямое сравнение: Смесительный vs Разделительный клапан

Резюме

Трехходовой клапан — это «мозг» распределительной системы отопления. Он позволяет сбалансировать систему, защищает дорогостоящее котельное оборудование от поломок, предотвращает перегрев напольного покрытия и экономит топливо за счет точного и гибкого контроля тепловых потоков.
