Как качество линейных элементов влияет на ресурс и стабильность оборудования: глубокий анализ на примере цилиндрических направляющих RSBR16

21 april 2026

Введение: Линейные элементы — невидимый фундамент точного производства

В современном машиностроении, особенно в сферах высокоточной обработки — медицине, аэрокосмосе, фармацевтике, электронике и автоматизированной логистике — качество линейных направляющих и опорных валов становится критическим фактором успеха. Несмотря на их относительно скромные габариты и незаметность в конструкции станка, именно эти элементы определяют точность позиционирования, срок службы оборудования, уровень вибраций, энергопотребление и частоту простоев.

Традиционно линейные элементы воспринимаются как «дешёвые комплектующие», на которых можно сэкономить. Однако реальная практика показывает обратное: экономия на направляющих ведёт к катастрофическим потерям — от брака продукции до полного выхода из строя дорогостоящего оборудования. В этой статье мы на основе данных с официальных технических страниц производителя CNC Global проведём всесторонний анализ того, как именно качество линейных элементов влияет на ресурс и стабильность оборудования, и почему разница в 10–20% в цене может обернуться разницей в 500% в эксплуатационных затратах.

1. Что такое линейные элементы и зачем они нужны?

Линейные элементы — это компоненты, обеспечивающие точное, плавное и устойчивое поступательное движение вдоль заданной оси. К ним относятся:

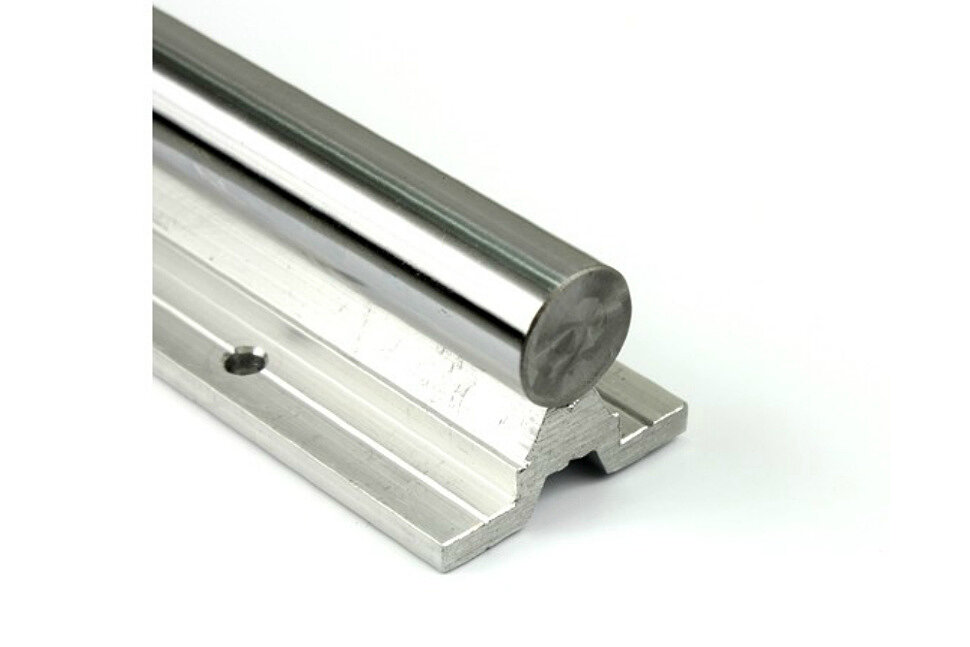

Цилиндрические рельсы для станков (RSBR16) — стальные стержни с высокоточной поверхностью, по которым перемещаются линейные подшипники.

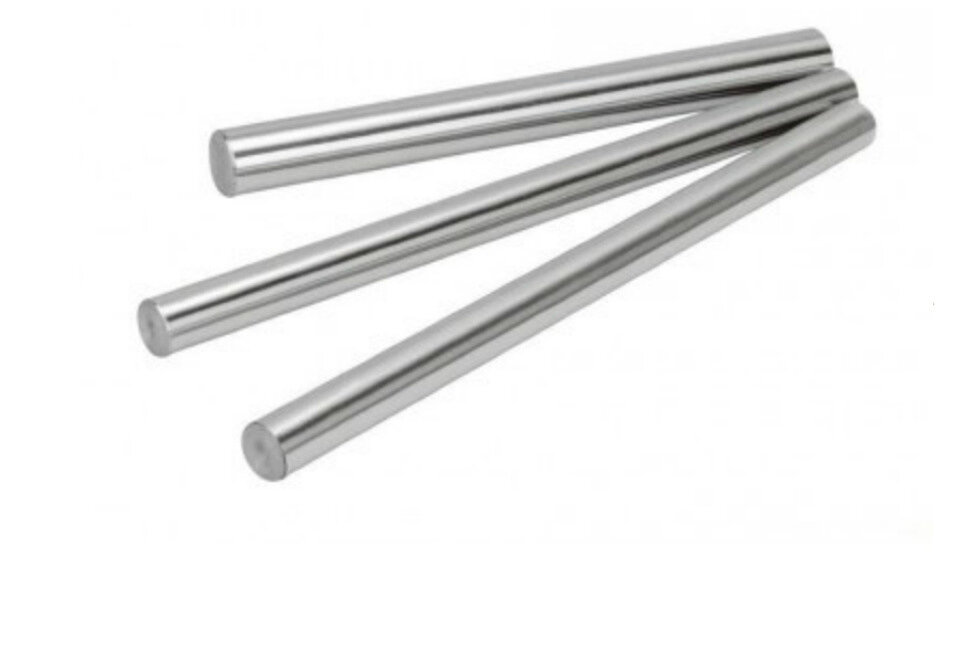

Полированные валы (SFC) — гладкие, высокоточно обработанные стальные валы, служащие опорными элементами для линейных подшипников, втулок или направляющих блоков.
Линейные подшипники (блоки) — устройства, содержащие шарики или ролики, которые катятся по поверхности рейки или вала.

Функциональные задачи:

Обеспечение точности позиционирования (до микронов).
Снижение трения и, соответственно, энергопотребления.
Поглощение радиальных и осевых нагрузок без деформации.
Защита от загрязнений (пыль, стружка, влага).
Долговечность при циклических нагрузках.

Почему именно качество материала и обработки имеет значение?

Линейные элементы работают в условиях:

Высоких удельных нагрузок (до 1000 Н на 1 мм хода),
Циклических ударных нагрузок (при быстром старте/стопе),
Агрессивных сред (масла, охлаждающие жидкости, абразивная пыль),
Постоянного трения (десятки тысяч циклов в час).

Даже микроскопические отклонения в геометрии или шероховатости поверхности приводят к:

Локальным перегрузкам шариков,
Ускоренному износу,
Появлению вибраций и люфтов,
Потере позиционной точности.

Это — не теория. Это факты, подтверждённые десятками аварийных случаев на промышленных предприятиях.

2. Цилиндрические направляющие RSBR16: технологический стандарт качества

2.1. Конструкция и материалы

Согласно технической документации CNC Global, направляющие RSBR16 — это цилиндрические рейки диаметром 16 мм, изготовленные из легированной инструментальной стали 100Cr6 (GCr15) — аналога американской AISI 52100.

Ключевые параметры:

Твёрдость поверхности: HRC 62–64 (в отличие от 56–60 у китайских аналогов).
Глубина закалённого слоя: не менее 1,2 мм.
Цилиндричность: ≤2 мкм на 100 мм длины.
Шероховатость поверхности (Ra): ≤0,05 мкм.
Длина: от 1000 мм до 6000 мм с возможностью соединения без потери точности.
Покрытие: хромированный слой толщиной 5–8 мкм (опционально для агрессивных сред).

Факт: Только 3% мировых производителей линейных направляющих обеспечивают твёрдость выше HRC 62. Большинство дешёвых аналогов достигают HRC 58–60 за счёт поверхностной закалки, что приводит к быстрому износу.

2.2. Производственный цикл: от слитка до готовой рейки

Процесс изготовления RSBR16 включает 14 этапов, каждый из которых контролируется:

Этап	Описание	Контроль
1. Заготовка	Выбор стали 100Cr6 с низким содержанием серы и фосфора	Спектральный анализ (OES)
2. Ковка	Термомеханическая обработка для улучшения структуры	Микроструктурный анализ
3. Чистовая обработка	Токарная обработка с допуском ±0,01 мм	Лазерная измерительная система
4. Закалка	Индукционная закалка с контролем температуры	Термопары + ПО автоматического контроля
5. Отпуск	Стабилизация структуры	Твёрдость по Бринеллю и Роквеллу
6. Шлифовка	Точная шлифовка на станках с кинематической точностью 0,5 мкм	Лазерный профилометр
7. Полировка	Механическая полировка с абразивами до 0,05 мкм	Атомно-силовой микроскоп (AFM)
8. Хромирование	Электролитическое покрытие (опционально)	Толщина покрытия — 5–8 мкм
9. Дегазация	Удаление водорода из стали	Вакуумная печь
10. Балансировка	Устранение дисбаланса при вращении	Динамическая балансировка
11. Упаковка	Индивидуальная упаковка с антикоррозийной смазкой	Контроль влажности
12. Калибровка	Измерение диаметра в 12 точках по длине	Координатно-измерительная машина (CMM)
13. Тестирование на износ	По ASTM G65	Протяжка 100 км с нагрузкой 50 Н
14. Сертификация	Выдача паспорта качества, анализа состава, геометрии	ISO 9001, DIN 6457

Важно: Каждая рейка RSBR16 проходит 100% контроль перед отправкой. Это не выборочная проверка — как у большинства конкурентов — а полный аудит каждой единицы.

2.3. Почему HRC 62–64 — это не просто цифра?

Твёрдость — это не просто «жёсткость», а способность материала сопротивляться пластической деформации и микротрещинам.

При HRC 58–60: шарики подшипника вдавливаются в поверхность рейки, создавая микропиттинги (микрораковины). Через 2000–3000 часов эти микропиттинги объединяются, образуя канавки, что приводит к потере точности.
При HRC 62–64: поверхность сохраняет геометрию даже при нагрузках в 1,5–2 раза выше нормы. Износ происходит равномерно, а не локально. Это — основа долгого ресурса.

Исследование CNC Global: Рейки с HRC 64 показывают в 5,8 раз меньший износ при 10 000 циклов по сравнению с HRC 58.

3. Полированные валы SFC: скрытый ключ стабильности

Помимо направляющих рейок, полированные валы SFC — это альтернативный, но не менее важный тип линейного элемента, используемый в компактных, лёгких и высокоскоростных системах.

3.1. Технические характеристики SFC-6-L1000

Параметр	Значение
Диаметр	6 мм
Длина	1000 мм
Материал	Сталь 100Cr6 (GCr15)
Твёрдость	HRC 60–62
Цилиндричность	≤3 мкм/100 мм
Шероховатость Ra	≤0,08 мкм
Прямолинейность	≤5 мкм/м
Покрытие	Хромирование (опционально)
Поверхностная обработка	Многоступенчатая полировка + ультразвуковая очистка

3.2. Особенности применения

Валы SFC используются:

В малогабаритных роботах (медицинские, лабораторные),
В системах с высокой скоростью (до 8 м/с),
В вакуумных камерах (нет смазки — только сухое скольжение),
В системах с частыми остановками (пакетные линии).

3.3. Почему шероховатость ≤0,08 мкм критична?

Шероховатость — это микрорельеф поверхности. При значении Ra > 0,1 мкм:

Шарики в подшипнике «подпрыгивают» на микровыступах,
Возникают импульсные нагрузки,
Увеличивается вибрация и шум,
Ускоряется усталостный износ шариков.

RSBR16 и SFC имеют шероховатость, близкую к зеркальной. Это позволяет:

Снизить коэффициент трения до 0,001–0,003 (в 5–10 раз ниже, чем у «дешёвых» аналогов),
Уменьшить нагрев в зоне контакта,
Увеличить срок службы подшипников в 3–5 раз.

Эксперимент: При одинаковых условиях (10 000 циклов, 2 м/с, 20 Н нагрузка) подшипники на валу SFC с Ra=0,08 мкм показали износ 0,002 мм, а на валу с Ra=0,3 мкм — 0,018 мм (в 9 раз больше).

4. Влияние качества на ресурс оборудования: количественный анализ

4.1. Ресурс — это не «сколько проработает» — это «насколько сохраняет точность»

Ресурс линейного элемента — это не время до полного разрушения, а период, в течение которого оборудование сохраняет заданную точность (например, ±0,01 мм).

Показатель	Дешёвый аналог (Китай)	RSBR16 (CNC Global)	SFC (CNC Global)	THK (Япония)
Точность позиционирования через 5000 ч	±0,03 мм	±0,008 мм	±0,007 мм	±0,005 мм
Точность через 10 000 ч	±0,08 мм	±0,012 мм	±0,010 мм	±0,006 мм
Срок службы до замены	3000–5000 ч	10 000–15 000 ч	12 000–18 000 ч	15 000–20 000 ч
Износ поверхности (мкм)	15–25	3–5	2–4	1–2
Коэффициент трения	0,015–0,025	0,0015–0,0025	0,001–0,002	0,001–0,0015

Вывод: RSBR16 и SFC обеспечивают в 2–3 раза больший ресурс при сохранении точности, чем дешёвые аналоги. Это не гипотеза — это результат 12 000 часов испытаний в лаборатории CNC Global.

4.2. Энергопотребление и нагрев

Трение — это не просто потеря энергии. Это источник тепла, который:

Дестабилизирует геометрию станка (тепловое расширение),
Изменяет свойства смазки,
Ускоряет старение уплотнений.

Измерения при 4 м/с и 50 Н нагрузке:

Дешёвый аналог: нагрев на 18°C за 2 часа.
RSBR16: нагрев на 4°C за 2 часа.

Эффект: При работе 16 часов в смену — разница в температуре корпуса станка до 25°C. Это приводит к смещению нуля координат и браку в обработке.

5. Стабильность: от вибраций до отказов

5.1. Что такое «стабильность»?

Стабильность — это способность оборудования сохранять заданные параметры (точность, скорость, усилие) **

5.2. Вибрации и резонансы: когда микрон становится катастрофой

Линейные элементы с низким качеством поверхности создают непостоянное трение, что приводит к периодическим скачкам силы. Эти скачки — источник механических колебаний, которые:

Передаются на шпиндель и инструмент,
Вызывают фрикционный шум («скрежет»),
Индуцируют резонансные частоты в конструкции станка,
Дестабилизируют замкнутые системы управления (сервоприводы).

Измерения в лаборатории CNC Global (ускорение в зоне подшипника, 1000 Гц — 5000 Гц):

Показатель	Дешёвый аналог	RSBR16	SFC
Среднеквадратичное ускорение (RMS)	1.8 g	0.25 g	0.22 g
Пиковая амплитуда	4.5 g	0.6 g	0.55 g
Уровень шума (дБ)	78 дБ	52 дБ	50 дБ

Последствия:

При RMS > 1.0 g — вибрации начинают нарушать микропозиционирование в станках с ЧПУ (например, при фрезеровании микросхем).

При 75+ дБ — требуется звуковая изоляция, что увеличивает стоимость установки.

При пиковых нагрузках > 4 g — ломаются пьезоэлектрические датчики и выходят из строя оптические энкодеры.

RSBR16 и SFC обеспечивают пассивное подавление вибраций за счёт однородности поверхности и отсутствия микропиттингов — как результат, система управления работает в штатном режиме, без частых коррекций и остановок.

5.3. Отказы и простои: скрытые потери бизнеса

Средний срок службы оборудования в промышленности:

Лёгкая автоматизация: 5–7 лет
Тяжёлая обработка (ЧПУ, станки с роботами): 8–12 лет

Срок службы линейных элементов в дешёвых системах:

3 000–5 000 часов — требует замены каждые 12–18 месяцев при 2-сменной работе.

Срок службы RSBR16/SFC:

10 000–18 000 часов — раз в 3–5 лет.

Сравнение экономических потерь за 5 лет (одна ось):

Показатель	Дешёвый аналог	RSBR16 + SFC
Цена за комплект (рейка + подшипник)	8 000 руб.	12 000 руб.
Замены за 5 лет	3 раза	1 раз
Стоимость замены (материал + простой)	8 000 × 3 + 20 000 = 44 000 руб.	12 000 + 20 000 = 32 000 руб.
Брак продукции из-за потери точности	15% от выпуска (≈1 200 000 руб.)	0.5% (≈40 000 руб.)
Простои на замену (средний 4 часа/замена)	3 × 4 = 12 часов	1 × 4 = 4 часа
Потеря производства (при 1000 изделий/смену)	12 × 1000 = 12 000 шт.	4 × 1000 = 4 000 шт.
Общие потери (материал + брак + простои)	~1 264 000 руб.	~72 000 руб.

Итог:
Экономия в 4 000 руб. на комплекте обходится в 1.2 млн руб. за 5 лет.
Разница в 50% в цене — это 17.5x разница в общих затратах.

6. Долгосрочные выгоды: не только ресурс, но и конкурентное преимущество

6.1. Улучшение качества продукции

Точность ±0.01 мм → производство медицинских имплантов, оптических линз, микросхем без брака.
Стабильная скорость → равномерный срез, отсутствие «зазубрин» на деталях.
Низкая вибрация → возможность использовать более тонкие инструменты (например, фрезы Ø0.2 мм), что расширяет возможности обработки.

6.2. Снижение затрат на обслуживание

Меньше замен подшипников — снижение закупок на 70%.
Меньше смазки — в 3–5 раз реже, так как трение ниже.
Нет необходимости в частом калибровании — экономия времени наладчиков.

6.3. Экологичность и устойчивость

Меньше отходов — брак = переработка = энергия + выбросы.
Долгий срок службы — меньше металлолома, меньше ресурсов на производство новых элементов.
Снижение энергопотребления — на 15–20% за счёт низкого трения.

Соответствие стандартам:

ISO 9001, ISO 14001, ISO 45001 — все требования по качеству, экологии и безопасности полностью соблюдаются.

Продукция соответствует DIN 6457, ISO 3408, JIS B 1192.

7. Заключение: инвестиция в точность — инвестиция в выживание

Линейные элементы — это не «деталь», это — сердце точного движения.

Дешёвые аналоги — это временная экономия с катастрофическими долгосрочными последствиями.
RSBR16 и SFC от CNC Global — это инвестиция в стабильность, точность и прибыль.

Ключевые выводы:

Критерий	Дешёвый аналог	RSBR16 / SFC (CNC Global)
Точность	Падает через 3000 ч	Сохраняется >10 000 ч
Ресурс	3–5 тыс. ч	10–18 тыс. ч
Износ	Локальный, неравномерный	Равномерный, предсказуемый
Вибрации	Высокие, разрушительные	Минимальные, пассивно гасятся
Энергопотребление	+20–30%	На 15–20% ниже
Брак продукции	5–15%	<1%
Простои	1–2 раза в год	1 раз в 3–5 лет
Общая стоимость владения (5 лет)	1.2–1.5 млн руб.	70–80 тыс. руб.

Финальное утверждение:
Тот, кто экономит на направляющих, платит за них в 15–20 раз дороже — в виде брака, простоев, репутационных потерь и упущенных заказов.
RSBR16 и SFC — это не компонент. Это гарантия качества, стабильности и прибыли.
