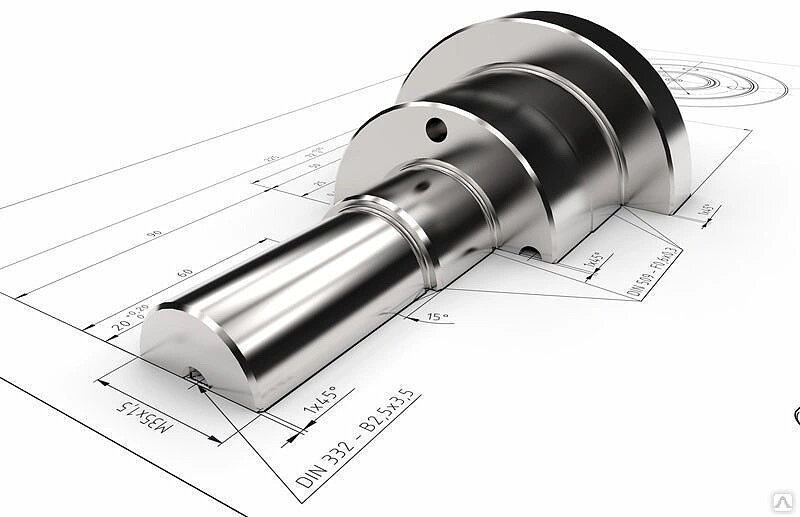

Как сделать деталь по чертежу, образцу или фото: полное руководство

]

Вы когда-нибудь задумывались, как изготавливают детали для станков, машин или даже украшений, если у вас есть только чертеж, фотография или даже просто кусок металла в качестве образца? Этот процесс называется обратным инжинирингом или изготовлением по эскизу, и он гораздо проще, чем кажется на первый взгляд.

В этой статье мы разберём:

Что такое обратный инжиниринг и когда он нужен

Какие инструменты и материалы потребуются

Пошаговый процесс изготовления детали по чертежу

Как работать с образцом или фото

Типичные ошибки и как их избежать

Сколько стоит такая услуга и где её заказать

1. Что такое обратный инжиниринг и почему он так важен?

Обратный инжиниринг (или реверс-инжиниринг) — это процесс, при котором инженеры и мастера воссоздают деталь, изделие или механизм по имеющимся данным, даже если оригинальные чертежи утеряны или их никогда не было. Подробнее по ссылке: https://zub-x.ru/

Когда нужен обратный инжиниринг?

✅ Нет документации – оригинальные чертежи утеряны, а деталь нужно отремонтировать или заменить.
✅ Импортозамещение – нужно воспроизвести деталь иностранного производства, а у производителя нет документации.
✅ Модернизация оборудования – нужно доработать старую машину, но заводской документации нет.
✅ Изготовление копии – заказчик хочет получить точную копию детали без оригинального чертежа.
✅ Реставрация антиквариата – нужно воссоздать утраченную часть старинного механизма.

Чем отличается изготовление по чертежу, образцу и фото?

Способ	Что нужно	Точность	Сложность
По чертежу	Технический чертёж с размерами	Высокая	Средняя
По образцу	Готовая деталь для копирования	Средняя	Низкая
По фото	Фотография (лучше несколько ракурсов)	Низкая (нужна доработка)	Высокая

2. Инструменты и оборудование: что понадобится для работы?

Чтобы сделать деталь по чертежу, образцу или фото, вам потребуется базовый набор инструментов. В зависимости от материала (металл, пластик, дерево) список может меняться.

Основные инструменты для разметки и измерения

Штангенциркуль – для точного измерения диаметров, толщины и глубины.
Микрометр – для измерения очень тонких деталей (например, толщины листа металла).
Линейка и рулетка – для грубых замеров.
Угольник и уровень – чтобы проверить перпендикулярность и ровность.
Маркер по металлу/пластику – для нанесения разметки.
Центроискатель – чтобы найти центр детали (например, для сверления).

Оборудование для обработки материалов

Материал	Инструменты и станки
Металл	Токарный станок, фрезерный станок, болгарка, дрель, напильники
Пластик	Лазерный резак, фрезерный станок с ЧПУ, ручной фрезер
Дерево	Столярный верстак, лобзик, рубанок, фрезер
Композиты	Струйный резак, шлифовальная машинка

Дополнительные приспособления

3D-сканер (если работаете с сложными формами) – позволяет оцифровать деталь и получить её 3D-модель.
Фотоаппарат с хорошим объективом – для документирования процесса и создания базы для фото-реверса.
ПО для черчения (AutoCAD, SolidWorks, Fusion 360) – если нужно создать чертёж с нуля.

3. Пошаговый процесс изготовления детали по чертежу

Если у вас есть технический чертёж, процесс значительно упрощается. Вот как действовать:

Шаг 1: Анализ чертежа

Прежде чем приступать к работе, внимательно изучите чертёж:
Проверьте масштаб – обычно это 1:1, но может быть и 1:5 или 1:10.
Обратите внимание на допуски – например, ±0,1 мм означает, что деталь должна быть выдержана с такой точностью.
Изучите сечения и разрезы – они помогут понять внутреннюю структуру детали.
Проверьте материал – от этого зависит выбор инструмента (металл режется иначе, чем пластик).

Пример:
Если на чертеже указана сталь 45, это значит, что материал должен быть прочным и хорошо поддаваться обработке резанием.

Шаг 2: Выбор заготовки

Заготовка должна быть чуть больше готовой детали, чтобы потом можно было обработать её до нужных размеров.
Для токарных работ – пруток или цилиндрическая заготовка.
Для фрезерных работ – прямоугольная или квадратная заготовка.
Для листового металла – лист нужной толщины.

Совет: Если вы не уверены в размерах, возьмите заготовку с запасом 5–10 мм на сторону.

Шаг 3: Разметка заготовки

Перед тем как резать или сверлить, нужно разметить заготовку:

1. Очистите поверхность от грязи и масла (иначе разметка будет неточной).
2. Нанесите базовые линии – проведите центральные оси, отметьте контуры.
3. Используйте кернер – чтобы отметить будущие отверстия (это предотвратит скольжение сверла).
4. Проверьте разметку – измерьте расстояния между линиями, чтобы избежать ошибок.

Пример:
Если нужно сделать квадратное отверстие 20×20 мм, сначала размечаете границы, затем сверлите по углам и соединяете линии.

Шаг 4: Обработка материала

Теперь приступаем к основной обработке в зависимости от типа детали:

А. Токарные работы (для круглых деталей)

Токарный станок – основной инструмент для изготовления валов, шестерней, гаек.
Зажим заготовки – закрепите её в патроне.
Установка резца – выберите резец для черновой или чистовой обработки.
Точение – постепенно срезайте лишний материал, проверяя размеры штангенциркулем.
Нарезание резьбы (если нужно) – используйте плашку или метчик.

Совет:

• Начинайте с черновой обработки (грубое снятие материала).
• Завершайте чистовой обработкой (финишная шлифовка).

Б. Фрезерные работы (для плоских и объёмных деталей)

Фрезерный станок (ручной или с ЧПУ) – для изготовления пазов, выемок, сложных форм.
Установка заготовки – закрепите её на столе станка.
Выбор фрезы – цилиндрическая, торцевая, угловая (в зависимости от задачи).
Программирование движений (если станок с ЧПУ) или ручное управление (для простых задач).
Фрезерование – постепенно срезайте материал, контролируя глубину.

Пример:
Если нужно сделать паз 10×5 мм, установите фрезу нужного диаметра и пройдитесь по разметке.

В. Сверление и резка

Сверлильный станок – для отверстий.
Выбор сверла – диаметр должен соответствовать чертежу.
Настройка глубины – не сверлите насквозь, если это не предусмотрено.
Болгарка/ножовка – для грубой резки металла или пластика.
Разметка линии реза – используйте маркер или мелок.

Важно:

• При сверлении используйте охлаждающую жидкость (для металла).
• Для пластика не перегревайте материал (может деформироваться).

Шаг 5: Контроль размеров и чистовая обработка

После основной обработки проверьте деталь на соответствие чертежу:
Штангенциркуль – для измерения диаметров, толщины.
Микрометр – для сверхточных деталей.
Линейка и угольник – для проверки плоскостности.
Шаблон (если есть) – для сравнения с эталоном.

Если размеры не совпадают:

• Подшлифуйте напильником или шлифовальной машинкой.
• Доработайте на станке (если есть возможность).

Шаг 6: Защитная обработка (если нужно)

В зависимости от назначения детали может потребоваться:
Покраска – для защиты от коррозии.
Полировка – для декоративных изделий.
Анодирование (для алюминия) – защита от окисления.
Закалка (для стали) – увеличение прочности.

4. Как сделать деталь по образцу: пошаговый гид

Если у вас есть готовая деталь, которую нужно скопировать, процесс называется обратным инжинирингом с образца. Вот как действовать:

Шаг 1: Подготовка образца

Очистите деталь – удалите грязь, масло, ржавчину.
Проверьте целостность – нет ли трещин или деформаций.
Продумайте способ закрепления – если деталь сложная, может понадобиться кондуктор (специальное приспособление для фиксации).

Шаг 2: Измерение образца

Используйте штангенциркуль – для наружных и внутренних размеров.
Микрометр – для очень точных деталей.
Линейка и рулетка – для габаритных размеров.
Шаблон из картона/фанеры – для сложных форм (например, криволинейных).

Совет:

• Фотографируйте деталь с разных ракурсов – это поможет при создании чертежа.
• Записывайте все размеры – лучше сделать несколько замеров, чтобы избежать ошибок.

Шаг 3: Создание эскиза или чертежа

Если у вас нет готовых чертежей, нарисуйте их самостоятельно:

1. Обозначьте габариты (длина, ширина, высота).
2. Укажите все отверстия и выемки с их диаметрами.
3. Нарисуйте сечения (если деталь имеет сложную форму).
4. Укажите материал (например, "Сталь Ст3").

Инструменты для создания чертежа:

• Бумага + карандаш (для простых деталей).
• AutoCAD / SolidWorks (для сложных форм).
• SketchUp / Fusion 360 (если нужна 3D-модель).

Шаг 4: Изготовление детали

Теперь повторяйте процесс, как при работе с чертежом**:

1. Выберите заготовку (чуть больше образца).
2. Разметьте деталь по новым размерам.
3. Обработайте материал на станке.
4. Проверьте размеры и доработайте при необходимости.

Важно:

• Если деталь хрупкая, работайте очень осторожно (например, при копировании керамики или стекла).
• Если деталь имеет резьбу, используйте плашкодержатель для точного нарезания.

5. Изготовление детали по фото: возможно ли это?

Изготовление по одной фотографии – задача сложная, но выполнимая. Вот как это сделать:

Шаг 1: Подготовка фото

Сделайте несколько снимков с разных сторон (лучше 3–5 ракурсов).
Используйте хорошую камеру – размытые фото не подойдут.
Уберите блики и тени – они мешают корректному анализу.
Добавьте масштаб – положите рядом линейку или монету для ориентира.

Шаг 2: Анализ фотографии

Определите габариты – сравните с известными предметами (например, монетой).
Изучите форму – посмотрите, есть ли отверстия, выемки, резьба.
Сравните с похожими деталями – поиск в интернете может помочь найти аналоги.

Пример:
Если на фото шестерёнка, попробуйте найти похожую модель в каталогах производителей.

Шаг 3: Создание 3D-модели или чертежа

Ручной способ – нарисуйте эскиз на бумаге.

Использование ПО – загрузите фото в Fusion 360, Blender или Tinkercad и создайте 3D-модель.
3D-сканирование – если есть возможность, отсканируйте деталь и получите точную модель.

Инструменты для фото-реверса:

Программа	Назначение
Meshroom (бесплатная)	Создание 3D-модели по фото
AutoCAD	Точное черчение по эскизу
SolidWorks	Проектирование сложных деталей
Inkscape	Векторизация для лазерной резки

Шаг 4: Изготовление детали

Для простых деталей – используйте ручной инструмент (ножовку, напильники).
Для сложных форм – закажите фрезеровку с ЧПУ или 3D-печать.
Для металла – обратитесь к токарю или фрезеровщику.

6. Типичные ошибки и как их избежать Даже опытные мастера иногда допускают ошибки при изготовлении деталей. Вот самые распространённые проблемы и способы их решения:

Ошибка 1: Неправильные измерения

Причина: Использование линейки вместо штангенциркуля, неверное считывание размеров.
Решение:

• Всегда используйте штангенциркуль или микрометр для точных замеров.
• Проверяйте размеры несколько раз (лучше 2–3 раза).
• Используйте шаблоны для сложных форм.

Ошибка 2: Неправильный выбор материала

Причина: Использование стали вместо алюминия или наоборот, когда свойства не подходят.
Решение:
Уточняйте у заказчика или в документации, какой материал нужен.
Проверяйте маркировку (например, "Сталь 45" или "Алюминий Д16").
Если материала нет в наличии, выберите аналог с похожими свойствами.

Ошибка 3: Неточная разметка

Причина: Кривые линии, неверное расположение отверстий.
Решение:
Используйте кернер перед сверлением (чтобы сверло не скользило).
Проверяйте разметку угольником (для перпендикулярности).
Используйте шаблоны из картона/фанеры для сложных деталей.

Ошибка 4: Перегрев материала

Причина: Быстрая резка без охлаждения, из-за чего металл деформируется.
Решение:
Используйте охлаждающую жидкость (для металла).
Уменьшайте скорость резания при работе с пластиком.
Давайте остыть инструменту (особенно при долгой работе).

Ошибка 5: Несоответствие чертежу

Причина: Ошибки в обработке, неправильная настройка станка.
Решение:
Проверяйте размеры после каждой операции (особенно перед чистовой обработкой).
Используйте контрольные шаблоны (если есть).
Если деталь не подходит, дорабатывайте напильником или шлифовкой.

Ошибка 6: Игнорирование допусков

Причина: Не учитываются допуски (±0,1 мм, ±0,05 мм и т. д.).
Решение:
Всегда смотрите на допуски в чертеже – они влияют на точность.
Если допуск не указан, по умолчанию берётся ±0,5 мм для большинства деталей.

7. Сколько стоит изготовление детали по чертежу/образцу? Цена зависит от сложности, материала, объёма и способа изготовления.

Тип работы	Стоимость (приблизительно)	Пример
Ручная обработка (напильники, дрель)	500–3 000 ₽	Простая пластиковая втулка
Токарные работы	1 000–10 000 ₽	Вал Ø20 мм, длина 100 мм
Фрезерные работы (ручной станок)	2 000–15 000 ₽	Корпус с пазами
Фрезеровка с ЧПУ	5 000–50 000 ₽	Сложная деталь с 3D-формой
3D-печать	1 000–20 000 ₽	Прототип из пластика
Обратный инжиниринг с образца	3 000–30 000 ₽	Копирование металлической детали
Лазерная резка	1 500–20 000 ₽	Листовая деталь из металла
Сверление, нарезка резьбы	500–5 000 ₽	Гайка или болт

Факторы, влияющие на цену:

Сложность детали (чем сложнее форма, тем дороже).
Материал (алюминий дешевле титана, сталь – средний вариант).
Объём (если нужно 10 деталей, цена за единицу ниже).
Срочность (ускоренное выполнение может стоить на 30–50% дороже).
Точность (если нужна микронная точность, работа будет дороже).

Рекомендации по выбору исполнителя:

Если деталь простая → частный токарь или фрезеровщик.
Если нужна высокая точность → завод с ЧПУ.
Если деталь сложная → заказ на специализированном сайте.

9. FAQ: ответы на частые вопросы

Можно ли сделать деталь по фото без чертежа?

✅ Да, но с погрешностью.
Используйте Meshroom или Blender для создания 3D-модели.
Сравните с похожими деталями в TraceParts или GrabCAD.
Дорабатывайте вручную (напильником, шлифовкой).

Сколько времени занимает изготовление одной детали?

Простая деталь (например, гайка):

• Ручная обработка – 30–60 минут.
• Токарный станок – 15–30 минут.

Сложная деталь (например, шестерёнка с пазами):

• Фрезеровка с ЧПУ – 2–4 часа.
• Ручная обработка – 3–8 часов.

Можно ли сделать деталь из пластика без станка?

Да, если деталь простая:
Лазерная резка (для плоских деталей).
3D-печать (для объёмных деталей).
Ручная обработка напильником (для мелких правок).

Что делать, если деталь не подходит по размерам?

Если размер чуть больше:

• Подшлифуйте напильником или шлифовальной машинкой.
  Если размер чуть меньше:
• Используйте переходные втулки или прокладки.
• Закажите новую заготовку и переделайте.

Можно ли самому сделать деталь без станков?

Да, но только для простых изделий:
Ручная обработка (напильники, ножовка, дрель).
Паяльник и слесарные инструменты (для металла).
3D-печать (если есть принтер).

10. Заключение: с чего начать? Если вы новичок, следуйте этой инструкции:

1. Выберите способ изготовления:
   • По чертежу → сделайте чертёж в LibreCAD/Fusion 360.
   • По образцу → измерьте деталь штангенциркулем.
   • По фото → создайте 3D-модель в Meshroom/Blender.
2. Подберите материал и инструменты:
   • Для металла → сталь, алюминий, латунь.
   • Для пластика → АБС, ПЭТ, полистирол.
   • Инструменты → штангенциркуль, кернер, напильники, дрель.
3. Выберите способ обработки:
   • Простая деталь → ручная обработка.
   • Сложная форма → токарный/фрезерный станок.
   • Быстро и точно → заказ у мастера или на заводе.
4. Проверьте результат:
   • Сравните с чертежом/образцом.
   • Убедитесь, что все размеры совпадают.
5. Доработайте при необходимости:
   • Подшлифуйте напильником.
   • Покрасьте или покройте защитным слоем.
