Крановое оборудование: устройство, компоненты, запчасти, эксплуатация и современные тенденции

Роль кранового оборудования в промышленности и логистике

Крановое оборудование — это фундаментальный элемент современной промышленной инфраструктуры. Оно обеспечивает перемещение тяжелых грузов в условиях заводов, портов, строительных площадок, складских комплексов, железнодорожных узлов и металлургических комбинатов. Без кранов невозможно представить современное производство: от сборки авиационных двигателей до погрузки контейнеров на суда и монтажа тяжелого оборудования на энергетических объектах.

Согласно данным Росстата и Международной организации труда (МОТ), на территории Российской Федерации эксплуатируется более 1,2 млн единиц кранового оборудования, включая мостовые, портальные, козловые, стреловые, электрические и гидравлические краны. При этом более 60% из них находятся в эксплуатации более 15 лет, что требует постоянного технического обслуживания, замены изношенных узлов и внедрения современных решений по повышению надежности и безопасности.

Одним из ключевых аспектов эффективной работы кранового оборудования является использование качественных запасных частей, соответствующих стандартам ГОСТ, ISO и техническим регламентам Таможенного союза. Производители, такие как ООО «Буревестник-Машлит», специализируются на поставке оригинальных и совместимых запчастей для кранов всех типов, обеспечивая бесперебойную работу промышленных объектов.

В данной статье подробно рассматриваются:

• Типы кранового оборудования и их применение;
• Устройство основных узлов крана;
• Классификация и назначение запасных частей;
• Материалы и технологии производства;
• Требования к эксплуатации и техническому обслуживанию;
• Нормативные акты и стандарты;
• Современные тенденции и инновации;
• Роль производителей запчастей в обеспечении безопасности и долговечности.

1. Типы кранового оборудования и их применение

Крановое оборудование классифицируется по нескольким критериям: типу конструкции, способу перемещения, источнику питания и области применения. Ниже представлены основные типы кранов, используемых в промышленности.

1.1. Мостовые краны (надкрановые)

Мостовые краны — наиболее распространенный тип на заводах и цехах. Они состоят из моста, перемещающегося по двум параллельным рельсовым путям, и тележки, которая движется вдоль моста. Грузоподъемный механизм крепится к тележке.

Применение:

• Металлургические заводы (перемещение слитков, литья);
• Машиностроительные цеха (установка агрегатов);
• Логистические центры (погрузка-разгрузка).

Преимущества:

• Высокая грузоподъемность (до 500 т);
• Точность позиционирования;
• Возможность автоматизации.

Недостатки:

• Требуют капитального строительства несущих конструкций;
• Ограничения по высоте помещения.

Мостовые краны делятся на:

• Однобалочные — для грузоподъемности до 20 т;
• Двухбалочные — для грузоподъемности от 20 до 500 т;
• С электроприводом — наиболее распространены в закрытых помещениях;
• С ручным приводом — для легких грузов и вспомогательных операций.

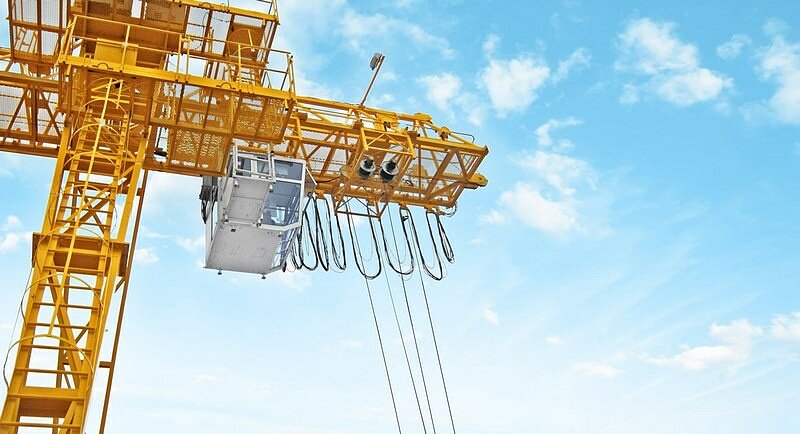

1.2. Козловые краны (портальные)

Козловые краны имеют несущую раму (козловую конструкцию), опирающуюся на опоры с колесами, перемещающимися по наземным рельсам. Отличаются от мостовых тем, что не требуют надкрановых путей.

Применение:

• Портовые терминалы (контейнерные краны);
• Склады открытого хранения;
• Строительные площадки (монтаж балок, трубопроводов).

Преимущества:

• Работают на открытых площадках;
• Высокая мобильность;
• Грузоподъемность до 1000 т (для портальных кранов).

Недостатки:

• Большой габарит;
• Требуют ровной и укрепленной площадки;
• Высокая ветровая нагрузка.

Козловые краны подразделяются на:

• Полностью портальные — с двумя опорами;
• Полупортальные — одна опора, вторая крепится к зданию;
• С тележкой и без нее — для простых операций;
• С гидравлическим и электрическим приводом.

1.3. Стреловые краны

Стреловые краны — это мобильные или стационарные устройства с подвижной стрелой, позволяющей перемещать груз в радиусе. Подразделяются на:

• Автомобильные — на шасси грузовика;
• Тракторные — на базе тяжелых тракторов;
• Железнодорожные;
• Башенные — для строительства высотных зданий.

Применение:

• Строительство жилых и промышленных объектов;
• Монтаж энергетического оборудования;
• Аварийно-спасательные работы.

Преимущества:

• Высокая маневренность;
• Возможность работы на неровной местности;
• Большая высота подъема (до 200 м — для башенных кранов).

Недостатки:

• Ограниченная грузоподъемность при максимальной вылете стрелы;
• Требуют расстановки и балансировки;
• Зависимость от грунта и погодных условий.

Башенные краны делятся на:

• Несамоходные — крепятся к фундаменту;
• Самоходные — перемещаются по рельсам;
• С поворотной и неповоротной башней.

1.4. Электрические и гидравлические краны

По типу привода краны делятся на:

• Электрические — наиболее распространены в закрытых помещениях. Используют асинхронные двигатели, имеют высокую точность управления.
• Гидравлические — применяются на строительных и мобильных кранах. Обеспечивают большую мощность при компактных размерах, но требуют регулярного обслуживания гидросистемы.
• Пневматические — редко используются из-за низкой эффективности и высоких затрат на сжатый воздух.

Электрические краны преимущественно используются в цехах, где важна точность и чистота (например, в фармацевтике или электронике). Гидравлические — на стройплощадках, в горнодобывающей промышленности и на нефтегазовых объектах, где требуется высокий крутящий момент и устойчивость к вибрациям.

1.5. Специализированные краны

• Краны-погрузчики — для работы с контейнерами и грузовыми модулями;
• Краны-манипуляторы — на базе грузовиков, для погрузки строительных материалов;
• Краны-перегружатели — для перекладки грузов между транспортными средствами;
• Краны для атомных электростанций — с радиационной защитой и системами аварийного торможения;
• Краны для подводных работ — с герметичной конструкцией и дистанционным управлением;
• Краны с системой противовеса и стабилизации — для работы на склонах и в условиях сейсмической активности.

2. Устройство кранового оборудования: основные узлы и механизмы

Каждый кран — это сложный комплекс механизмов, работающих в синхронном режиме. Ниже приведена структура основных узлов, их функции и взаимосвязи.

2.1. Металлические конструкции

Назначение: воспринимают статические и динамические нагрузки.

Основные элементы:

• Мост (для мостовых кранов) — сварная конструкция из двутавровых балок;
• Козловая рама — для портальных кранов, состоит из вертикальных опор и горизонтальных балок;
• Стрела — для стреловых кранов, может быть составной или цельной, изготавливается из высокопрочной стали;
• Противовес — обеспечивает устойчивость при подъеме груза.

Материалы: сталь марок 09Г2С, 17Г1С, 38ХС — с высокой ударной вязкостью и устойчивостью к низким температурам. Для кранов, работающих в агрессивных средах (например, на химических заводах), применяется нержавеющая сталь или покрытия с антикоррозийной защитой.

Критические требования:

• Сварные швы — по ГОСТ 16037-80;
• Допустимый износ — не более 10% толщины металла;
• Проверка на трещины — магнитопорошковый или ультразвуковой контроль не реже 1 раза в 6 месяцев.

2.2. Грузоподъемный механизм

Состоит из:

• Лебедки — приводной механизм, преобразующий вращательное движение в поступательное;
• Барабана — накручивает грузовой канат;
• Каната грузового — стальной многожильный канат, по ГОСТ 3070-80;
• Крюка — с замком и предохранительным устройством;
• Блоки — направляющие и уравнительные, снижают усилие на канат.

Привод: электрический (асинхронные двигатели с частотным регулированием), гидравлический (гидромоторы с насосом).

Критические параметры:

• Грузоподъемность (Q);
• Высота подъема (H);
• Скорость подъема (V);
• Кратность полиспаста (от 2 до 16).

Барабаны изготавливаются из стали 45 или 40Х, с термообработкой для повышения износостойкости. Канаты должны соответствовать ГОСТ 3070-80 и иметь маркировку по нагрузке, длине и дате изготовления. Крюки подвергаются периодической проверке на деформацию и трещины — при увеличении отверстия более чем на 15% заменяются.

2.3. Механизм передвижения

Обеспечивает перемещение крана по рельсам.

Элементы:

• Ходовые колеса — стальные, с фланцами, по ГОСТ 5499-88;
• Редукторы — цилиндрические или конические, с передаточным числом от 1:20 до 1:100;
• Электродвигатели — с тормозами постоянного тока или электромагнитными;
• Тормозные системы — дисковые или колодочные, обязательны по ТР ТС 010/2011.

Требования:

• Скорость передвижения: 1–40 м/мин;
• Тормозной путь: не более 0,5–2 м (в зависимости от массы);
• Надежность тормоза: срабатывание при потере питания.

Ходовые колеса изнашиваются в первую очередь — износ фланца более 30% требует замены. Редукторы должны быть герметичны, с уровнем масла не ниже минимальной отметки. Утечка масла — первый признак износа уплотнений.

2.4. Система управления и электроника

Современные краны оснащаются электронными системами управления:

• Пульт управления — кабинный или радиоуправляемый;
• Частотный преобразователь — для плавного пуска и остановки;
• Системы ограничения:
  • Ограничитель грузоподъемности (грузовой момент);
  • Ограничитель вылета стрелы;
  • Ограничитель высоты подъема;
  • Датчики ветра и уклона.

Дополнительные функции:

• Автоматическое выравнивание груза;
• Система диагностики неисправностей;
• Запись рабочих циклов (через SD-карту или облачное хранилище).

Электронные компоненты должны соответствовать стандартам IEC 60204-1 и ГОСТ Р 51317.1-2017. Кабели — с повышенной устойчивостью к механическим повреждениям и температурным перепадам.

2.5. Системы безопасности

Обязательны по ФЗ-116 «О промышленной безопасности опасных производственных объектов» и Правилам ПБ 10-382-00.

Основные элементы:

• Концевые выключатели — ограничивают ход тележки и моста;
• Аварийные кнопки — в каждой кабине и на пульте;
• Сигнализация — звуковая и световая при подъеме груза;
• Система блокировки — не позволяет включить механизм при открытых дверях кабины;
• Датчики износа каната — автоматически отключают кран при превышении предельного износа (более 10% сечения).
• Система контроля грузового момента — обязательна для кранов грузоподъемностью более 1 т. Она предотвращает превышение допустимого момента (произведения груза на вылет), что является основной причиной опрокидывания стреловых и портальных кранов.

Современные системы используют датчики нагрузки, углов наклона и вылета стрелы, передавая данные в реальном времени на пульт оператора и в облако для анализа.

3. Классификация и назначение запасных частей для кранового оборудования

Запчасти для кранов — это жизненно важный элемент обеспечения бесперебойной работы. Их правильный подбор, своевременная замена и соответствие стандартам напрямую влияют на безопасность, производительность и срок службы оборудования.

3.1. Основные категории запасных частей

Категория	Примеры запчастей	Функция	Критичность
Металлоконструкции	Балки моста, опоры козлов, элементы стрелы	Несущая функция, восприятие нагрузок	Высокая — при повреждении риск аварии
Механизмы подъема	Барабаны, канаты, крюки, блоки, тормоза	Подъем и удержание груза	Критическая — отказ = катастрофа
Механизмы передвижения	Ходовые колеса, редукторы, муфты, цепи	Перемещение крана по путям	Высокая — остановка производства
Электрооборудование	Электродвигатели, контакторы, частотные преобразователи, кабели	Привод и управление	Высокая — сбои = остановка
Гидравлика	Насосы, гидроцилиндры, клапаны, шланги, масло	Привод стрелы, тормозов, стабилизаторов	Средняя–высокая — утечки = потеря давления
Системы безопасности	Датчики нагрузки, концевые выключатели, аварийные кнопки	Предотвращение аварий	Критическая — обязательны по закону
Уплотнения и подшипники	Сальники, подшипники качения, втулки	Снижение трения, герметизация	Средняя — износ ведет к перегреву и поломке

3.2. Материалы и технологии производства запчастей

• Сталь:
  • 09Г2С, 17Г1С, 38ХС — для несущих конструкций и барабанов (высокая ударная вязкость при -40°C).
  • 40Х, 45 — для редукторных валов и шестерен (термообработка — закалка + отпуск).
  • 12Х18Н10Т (нержавеющая) — для кранов в агрессивных средах (химзаводы, морские порты).
• Канаты:
  • Многожильные, шестипрядные, с стальным сердечником (ГОСТ 3070-80).
  • Покрытие — оцинкованное или с антикоррозийным составом (для влажной среды).
• Крюки:
  • Изготавливаются методом ковки с последующей термообработкой.
  • Обязательно наличие предохранительного замка и маркировки по грузоподъемности.
• Подшипники:
  • Роликовые и шариковые, с классом точности P5–P4 (по ГОСТ 520-2002).
  • Смазка — высокотемпературные синтетические смазки (например, Shell Gadus S2 V220).
• Редукторы:
  • Корпус — литой чугун СЧ20, шестерни — закаленная сталь 20ХГТ.
  • Смазка — масло ISO VG 220–460, с присадками против износа.

3.3. Оригинальные vs. совместимые запчасти

Критерий	Оригинальные запчасти	Совместимые (аналоги)
Производитель	OEM (производитель крана)	Сторонние производители (например, «Буревестник-Машлит»)
Соответствие	Полностью соответствуют чертежам и ГОСТ	Соответствуют ГОСТ, ISO, ТР ТС, но могут отличаться по геометрии
Цена	На 30–70% выше	Дешевле на 20–50%
Гарантия	От производителя крана	От производителя запчасти (обычно 12–24 мес.)
Доступность	Долгий срок поставки (до 6 мес.)	Быстрая доставка (1–7 дней)
Качество	Высокое, проверенное	Высокое — при выборе надежного поставщика

Важно: Законодательство РФ (ФЗ-116, ПБ 10-382-00) не запрещает использование совместимых запчастей, если они:

• Имеют декларацию о соответствии;
• Пройдут входной контроль качества;
• Не снижают безопасность и не нарушают технические характеристики крана.

Производители, такие как ООО «Буревестник-Машлит», обеспечивают полную документацию:

• Паспорта на каждую запчасть;
• Сертификаты соответствия ГОСТ Р 53266-2009 и ТР ТС 010/2011;
• Результаты испытаний на прочность, износ и коррозионную стойкость.

4. Требования к эксплуатации и техническому обслуживанию

Согласно ПБ 10-382-00 и ГОСТ 25209-2020, эксплуатация кранового оборудования строго регламентирована.

4.1. Персонал и допуск к работе

• Операторы кранов — обязательно проходят обучение и аттестацию в Ростехнадзоре.
• Должны иметь удостоверение оператора крана (крановщика) с указанием типа крана.
• Периодичность аттестации — 1 раз в 3 года.

4.2. Планово-предупредительное обслуживание (ППО)

Тип ТО	Частота	Объем работ
Ежесменное ТО	Каждая смена	Проверка смазки, тормозов, крюка, каната, работы датчиков, отсутствие посторонних шумов
Ежемесячное ТО	1 раз в месяц	Замена смазки в редукторах, проверка износа колес, контроль натяжения каната, проверка электроконтактов
Квартальное ТО	1 раз в 3 месяца	Диагностика металлоконструкций (ультразвук, магнитопорошок), проверка гидросистемы, тестирование систем безопасности
Годовое ТО	1 раз в год	Полная диагностика, замена изношенных деталей, испытания на грузоподъемность (125% от номинала), оформление акта технического освидетельствования
Внеплановое ТО	При аварии, повреждении, сбое	Полная ревизия, замена всех поврежденных узлов, повторная аттестация крана

4.3. Контроль износа и замена компонентов

Компонент	Допустимый износ	Признаки износа	Метод контроля
Канат	>10% сечения	Обрывы проволок, сплющивание, коррозия	Визуальный, измерение диаметра
Крюк	Увеличение отверстия >15%	Деформация, трещины, износ замка	Визуальный, шаблонный контроль
Ходовые колеса	Износ фланца >30%	Биение, скрежет, проскальзывание	Измерение штангенциркулем
Барабан	Износ резьбы >10%	Проскальзывание каната, перекос	Визуальный, замер глубины канавок
Тормозные колодки	Толщина <50% от новой	Увеличение тормозного пути, запах гари	Измерение толщины
Подшипники	Шум, перегрев, люфт	Температура >70°C, вибрация	Ультразвуковой анализ, вибромониторинг

Примечание: Замена запчастей допускается только после оформления акта и согласования с инженером по промбезопасности.

5. Нормативные акты и стандарты

Нормативный документ	Назначение
ФЗ-116 «О промышленной безопасности»	Основной закон, регулирующий эксплуатацию ОПО с кранами
ПБ 10-382-00	Правила устройства и безопасной эксплуатации грузоподъемных кранов
ГОСТ 25209-2020	Краны грузоподъемные. Общие технические условия
ГОСТ Р 53266-2009	Краны грузоподъемные. Требования к запасным частям
ГОСТ 3070-80	Канаты стальные грузоподъемные
ГОСТ 5499-88	Колеса ходовые для кранов
ТР ТС 010/2011	Технический регламент о безопасности машин и оборудования
СП 108.13330.2012	Строительные нормы: крановые пути и опорные конструкции
IEC 60204-1	Безопасность машин. Электрооборудование

Все краны, вводимые в эксплуатацию после 2020 года, обязательно должны соответствовать ГОСТ 25209-2020 и иметь декларацию соответствия ТР ТС 010/2011.

6. Современные тенденции и инновации

6.1. Цифровизация и IoT

• Системы «умного крана»: датчики вибрации, температуры, нагрузки передают данные в облако.
• Прогнозирующее обслуживание: ИИ анализирует данные и предсказывает отказы за 2–4 недели.
• Цифровые паспорта: QR-код на кране — доступ к истории ТО, заменам, инспекциям.

6.2. Автоматизация и роботизация

• Автономные краны — без оператора, с системой машинного зрения и GPS-навигации.
• Системы противовеса с адаптивным управлением — автоматическая коррекция при ветре и неравномерной нагрузке.

6.3. Энергоэффективность

• Регенеративные тормоза — возврат энергии в сеть при опускании груза.
• Энергосберегающие двигатели класса IE4/IE5.

6.4. Новые материалы

• Композитные стрелы — легче стали, устойчивы к коррозии (используются в морских кранах).
• Нанопокрытия на шестернях и канатах — увеличивают срок службы на 40–60%.

6.5. Экологичность

• Замена гидравлических жидкостей на биоразлагаемые масла (ISO 15380).
• Снижение уровня шума — до 75 дБ (вместо 90 дБ у старых моделей).

7. Роль производителей запчастей в обеспечении безопасности и долговечности

Производители запасных частей, такие как ООО «Буревестник-Машлит», играют ключевую роль в обеспечении промышленной безопасности:

Роль	Описание
Гарантия совместимости	Все детали проходят калибровку под оригинальные чертежи кранов Liebherr, Konecranes, Tadano, Мостовик, КМЗ и др.
Контроль качества	Каждая запчасть проходит: механические испытания, металлографию, гидравлические и вибрационные тесты.
Быстрая замена	Наличие склада в Москве, Екатеринбурге, Новосибирске — доставка в течение 24–72 часов.
Документальное сопровождение	Паспорта, сертификаты, протоколы испытаний — соответствуют требованиям Ростехнадзора.
Техническая поддержка	Консультации по замене, схемы сборки, видеоинструкции, обучение персонала.

Заключение

Крановое оборудование — это не просто техника, а система, где безопасность определяется каждым винтиком. Использование качественных, сертифицированных запасных частей, соблюдение нормативов и внедрение современных технологий — залог бесперебойной, безопасной и экономически эффективной работы промышленных объектов.

Производители, становятся не просто поставщиками, а стратегическими партнерами, обеспечивающими долгосрочную надежность крановых систем. В условиях роста цен на импортное оборудование и санкционного давления, развитие отечественного производства запчастей — это не просто экономическая необходимость, а вопрос национальной безопасности.
