Манометр для водяного насоса: виды, характеристики и советы по выбору

Манометр для водяного насоса — небольшой, но важный прибор, который показывает давление воды в системе. С его помощью можно контролировать работу насоса, гидроаккумулятора и трубопровода, вовремя замечать неисправности и настраивать оборудование без лишних догадок.

Давление в системе водоснабжения не должно быть ни слишком низким, ни чрезмерно высоким. При недостаточном напоре вода будет поступать к потребителям с перебоями, а насос начнет работать дольше и чаще. Избыточное давление увеличивает нагрузку на трубы, соединения, фильтры, краны и бытовую технику. Манометр позволяет быстро оценить состояние системы по точному показанию на шкале.

Такие приборы устанавливают на насосных станциях, в системах водоснабжения частных домов, скважин и колодцев, а также в отопительных контурах и различных инженерных установках. Однако первый попавшийся манометр подойдет не всегда. При выборе нужно учитывать рабочий диапазон, диаметр корпуса, размер присоединительной резьбы, класс точности, устойчивость к вибрациям и особенности конкретного насоса.

В этой статье разберем, какие бывают манометры для водяных насосов, чем отличаются их конструкции и характеристики, где правильно устанавливать прибор и на что обратить внимание перед покупкой. Отдельно рассмотрим распространенные ошибки эксплуатации и правила, которые помогут получить точные показания и продлить срок службы оборудования.

Зачем нужен манометр для водяного насоса и как он работает

Манометр — это измерительный прибор, который показывает давление воды в системе водоснабжения. Его устанавливают на насосе, гидроаккумуляторе, трубопроводе или коллекторе, чтобы контролировать рабочие параметры оборудования. По показаниям манометра можно определить, правильно ли работает насос, достаточно ли давления для потребителей и нет ли неисправностей в системе.

Для большинства бытовых систем водоснабжения используют механические манометры с круглой шкалой и стрелочным указателем. При прохождении воды давление воздействует на чувствительный элемент прибора, а механизм преобразует это воздействие в движение стрелки. Чем выше давление в трубопроводе, тем большее значение показывает манометр.

Основные задачи манометра

• Контроль давления. Прибор позволяет убедиться, что насос создает необходимый напор для подачи воды на нужную высоту и расстояние.
• Настройка автоматики. По показаниям манометра регулируют реле давления, которое включает и отключает насос при достижении заданных значений.
• Диагностика неисправностей. Резкое падение или нестабильные показания могут указывать на утечку, засор фильтра, повреждение трубопровода или неисправность насоса.
• Защита оборудования. Слишком высокое давление создает нагрузку на трубы, соединения, арматуру и сам насос. Контроль показаний помогает своевременно предотвратить аварийную ситуацию.
• Проверка состояния гидроаккумулятора. Манометр помогает оценить работу мембранного бака и выявить неправильную настройку давления воздуха.

Принцип работы механического манометра

В большинстве водяных насосных систем применяются пружинные манометры. Их конструкция включает корпус, штуцер для подключения, чувствительный элемент, передаточный механизм и шкалу со стрелкой.

Когда вода поступает в корпус прибора, она воздействует на упругую трубку, обычно изогнутую в форме дуги. Под давлением трубка стремится выпрямиться. Это небольшое перемещение через систему рычагов и шестерен передается стрелке, которая указывает соответствующее значение на шкале.

После снижения давления чувствительный элемент возвращается в исходное положение, а стрелка перемещается обратно. Благодаря простой конструкции такие приборы не требуют электропитания и способны работать в большинстве бытовых систем водоснабжения.

Как считываются показания

Давление обычно измеряется в барах, мегапаскалях или килограммах силы на квадратный сантиметр. Наиболее распространенная единица для бытового оборудования — бар. Приблизительно 1 бар соответствует давлению в 0,1 МПа или 1,02 кгс/см².

Шкала манометра может иметь несколько единиц измерения, поэтому перед оценкой показаний необходимо проверить обозначения на циферблате. Важно учитывать не только текущее давление, но и его изменение в процессе работы:

• при включении насоса стрелка обычно поднимается;
• после заполнения системы давление достигает верхнего установленного предела;
• при открытии крана давление постепенно снижается;
• если установленное минимальное значение достигнуто, автоматика снова запускает насос.

Например, в частной системе водоснабжения реле давления может быть настроено на включение насоса при 1,5–2 бара и отключение при 2,5–3,5 бара. Точные значения зависят от характеристик насоса, объема гидроаккумулятора, этажности здания и требований сантехнического оборудования.

Что можно определить по показаниям манометра

Наблюдение	Возможная причина
Давление не повышается после включения насоса	Недостаток воды, подсос воздуха, засор фильтра, неисправность обратного клапана или самого насоса
Стрелка быстро падает при закрытых кранах	Утечка в трубопроводе, негерметичное соединение или неисправная арматура
Показания резко скачут	Воздух в системе, неисправность гидроаккумулятора, пульсации давления или проблемы с реле
Давление превышает допустимый уровень	Неправильная настройка автоматики, отказ реле давления или работа насоса вне штатного режима
Стрелка остается на одном значении после отключения системы	Манометр может быть засорен, поврежден или установлен с нарушением условий эксплуатации

Манометр не регулирует давление самостоятельно — он только отображает его фактическое значение. За поддержание заданного диапазона отвечают реле давления, электронный блок управления, частотный преобразователь или другая автоматика. Поэтому прибор рассматривают как элемент контроля и диагностики, а не как устройство управления насосом.

Для корректной работы манометр должен быть установлен в точке, где давление соответствует параметрам всей системы. Чаще всего его монтируют рядом с гидроаккумулятором или на выходе насосной станции. При подключении важно обеспечить герметичность резьбы, выбрать подходящий диапазон измерений и защитить прибор от ударов, замерзания и чрезмерных вибраций.

Какие бывают манометры для насосных систем

Манометры для насосных систем отличаются принципом действия, способом подключения, диапазоном измерений и дополнительными функциями. Выбор конкретной модели зависит от типа насоса, рабочего давления, характеристик трубопровода и условий эксплуатации. Для бытового водоснабжения чаще всего используют механические пружинные приборы, а в системах автоматического управления — модели с электрическим выходом или встроенными контактами.

Механические манометры

Это наиболее распространённый вариант для водяных насосов, гидроаккумуляторов и насосных станций. Давление измеряется за счёт деформации чувствительного элемента, а результат отображается стрелкой на круговой шкале.

Механические модели не требуют электропитания, отличаются простой конструкцией и обычно стоят дешевле электронных аналогов. Их устанавливают на выходе насоса, в точке подключения гидроаккумулятора или на коллекторе системы водоснабжения.

По типу чувствительного элемента механические манометры делятся на следующие виды:

• Пружинно-трубчатые. Оснащены изогнутой трубкой Бурдона, которая изменяет форму под воздействием давления. Подходят для большинства бытовых насосных систем.
• Мембранные. Измеряют давление по деформации эластичной мембраны. Их используют при наличии загрязнённой, вязкой или химически активной жидкости.
• Сильфонные. Имеют чувствительный элемент в виде гофрированной камеры. Такие приборы применяют там, где требуется повышенная чувствительность измерений.

Электронные манометры

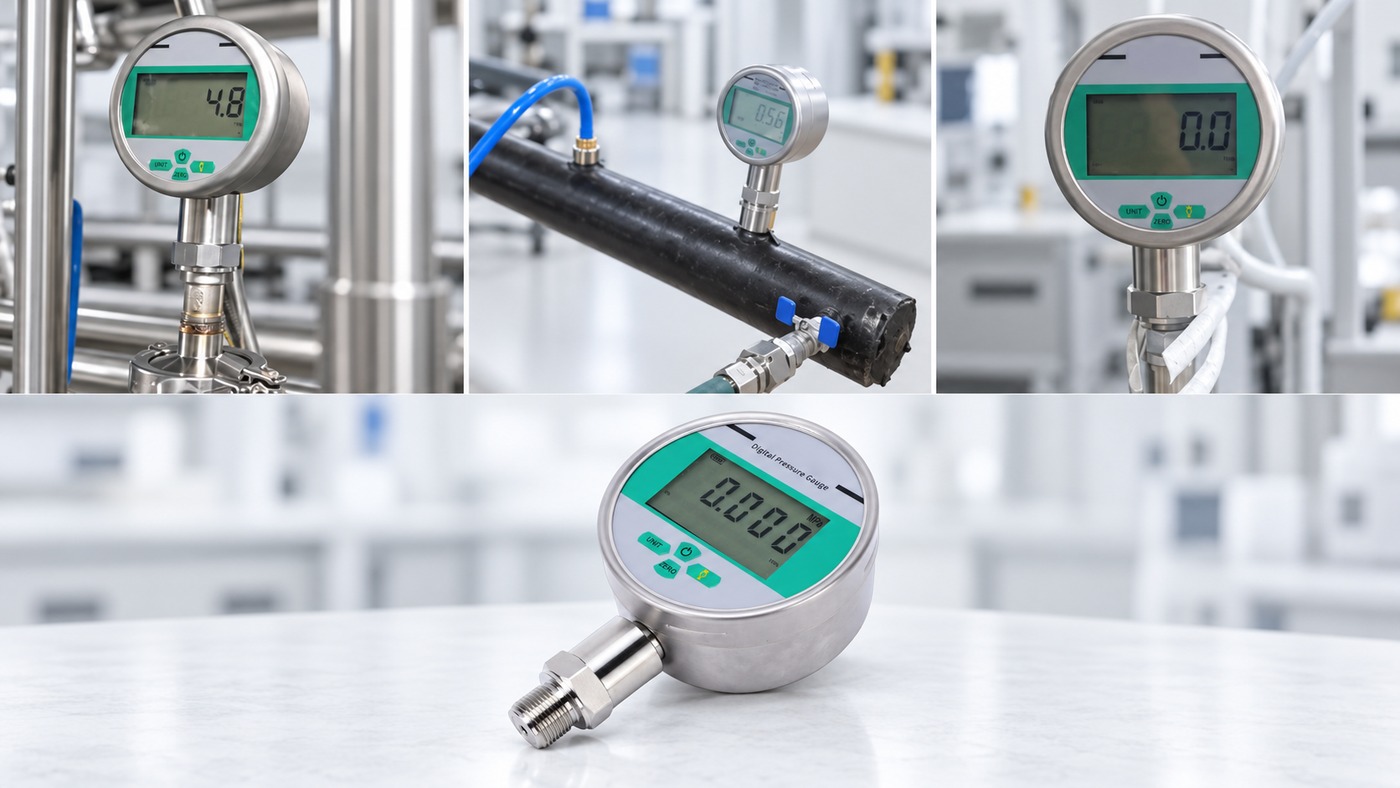

Электронные модели оснащаются датчиком давления и цифровым дисплеем. Они показывают значение с высокой точностью, хорошо читаются при недостаточном освещении и могут запоминать минимальные или максимальные показатели.

Некоторые электронные приборы дополнительно оснащаются функцией контроля утечек, индикацией разряда батареи и возможностью передачи данных на контроллер. Их устанавливают в современных системах автоматического водоснабжения, где важно точно отслеживать давление и своевременно отключать насос.

К недостаткам электронных манометров относятся зависимость от батареек или внешнего питания, более высокая цена и чувствительность к влаге, перепадам температуры и скачкам напряжения. При выборе необходимо проверить степень защиты корпуса и допустимый температурный диапазон.

Манометры с электрическими контактами

Контактные манометры не только измеряют давление, но и подают управляющий сигнал при достижении заданного значения. С их помощью можно автоматически включать или отключать насос, запускать аварийную сигнализацию или управлять электромагнитным клапаном.

Прибор имеет один или несколько регулируемых контактов. Например, один контакт может срабатывать при падении давления ниже установленного уровня, а второй — при превышении допустимого значения. Такие модели востребованы в системах, где требуется автоматическая защита насоса от работы в неправильном режиме.

Виброустойчивые манометры

При работе насос создаёт вибрации и пульсации давления, которые могут привести к дрожанию стрелки и ускоренному износу обычного прибора. Для таких условий применяют виброустойчивые манометры. Их механизм защищён от воздействия колебаний, поэтому показания остаются более стабильными.

Для дополнительного гашения вибраций также используют манометры, заполненные глицерином или другой демпфирующей жидкостью. Жидкость снижает колебания стрелки, защищает внутренний механизм от конденсата и увеличивает срок службы прибора. Такие модели особенно полезны при установке непосредственно на насосе или рядом с ним.

Манометры для чистой и загрязнённой воды

Для холодной чистой воды подходят стандартные приборы с латунными или нержавеющими присоединительными деталями. Если в жидкости присутствуют песок, ржавчина или другие механические примеси, важно предусмотреть фильтр перед точкой измерения. В противном случае загрязнения могут засорить канал и повредить чувствительный элемент.

В системах с агрессивными или загрязнёнными средами применяют мембранные разделители. Они изолируют внутренний механизм манометра от жидкости и помогают сохранить точность измерений. Для обычного частного водоснабжения такие решения требуются редко, но они необходимы на промышленных объектах и в сложных технологических установках.

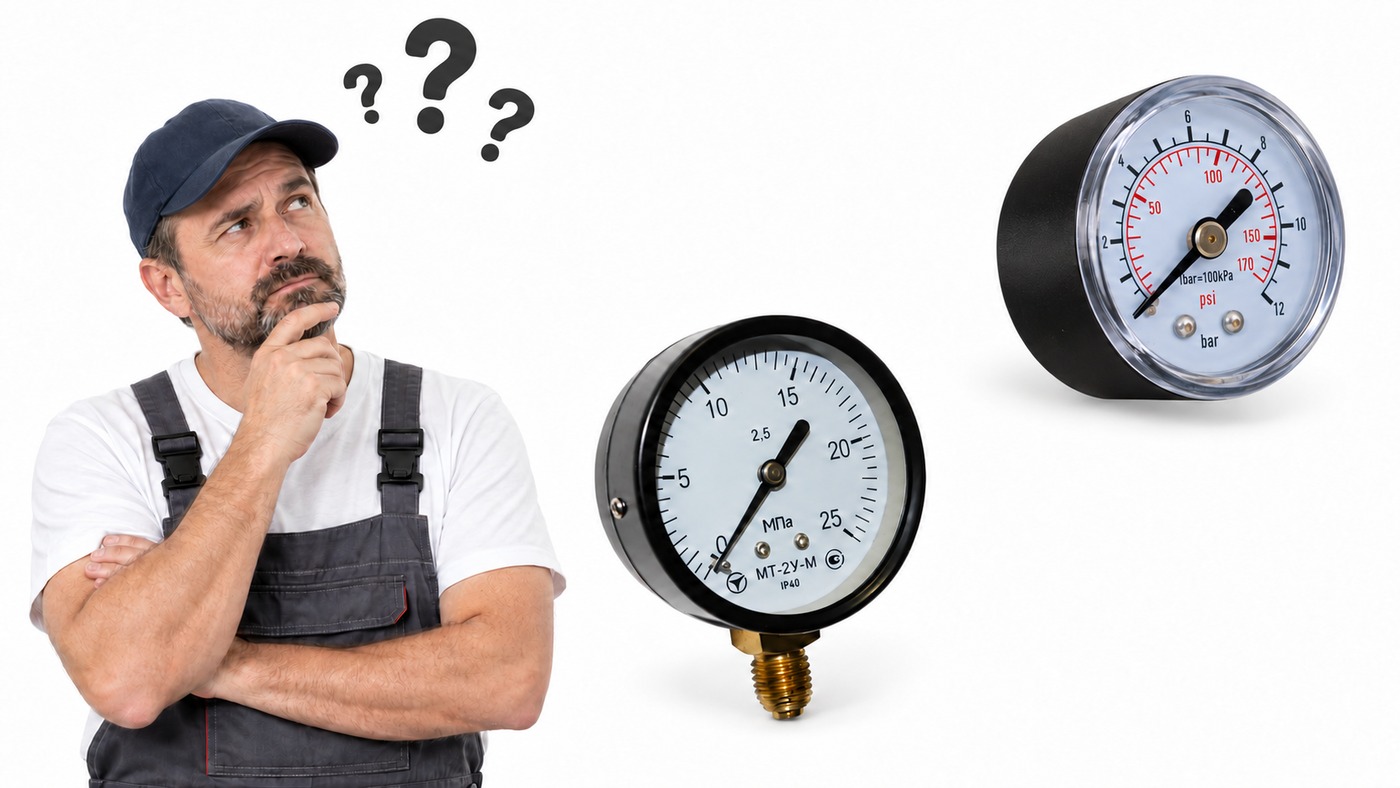

Манометры по способу подключения

По расположению присоединительного штуцера приборы бывают радиальными и осевыми:

• Радиальные. Штуцер расположен в нижней части корпуса. Это стандартный вариант для установки на насосной станции, трубопроводе или гидроаккумуляторе.
• Осевые. Штуцер находится сзади корпуса. Такие манометры удобны для монтажа на панель или в узком пространстве.

Перед покупкой необходимо проверить диаметр и тип резьбы. В бытовых системах часто встречаются соединения 1/4 и 1/2 дюйма, но конкретный размер зависит от конструкции насоса и трубопровода. При несовпадении используют переходники, однако большое количество дополнительных соединений повышает риск протечек.

Вид манометра	Основные особенности	Где используется
Механический пружинный	Простой, недорогой, не требует питания	Бытовые насосы, станции, гидроаккумуляторы
Электронный	Цифровая индикация и дополнительные функции	Автоматизированные системы водоснабжения
Контактный	Управляет оборудованием при заданном давлении	Системы автоматического включения и защиты насоса
Виброустойчивый	Сохраняет стабильность показаний при вибрациях	Насосы с интенсивными пульсациями давления
Заполненный жидкостью	Гасит колебания и защищает механизм от влаги	Насосные станции и динамичные рабочие режимы

Для большинства частных домов оптимальным выбором становится механический манометр с нижним подключением, шкалой до 6 или 10 бар и корпусом подходящего диаметра. Если насос работает с сильными вибрациями, лучше выбрать модель с глицериновым заполнением, а при необходимости автоматического управления — контактный или электронный прибор.

Основные характеристики манометров для воды

При выборе манометра для водяного насоса важно учитывать не только диапазон измеряемого давления. От характеристик прибора зависят точность показаний, срок службы и возможность безопасной эксплуатации насосного оборудования. Манометр должен соответствовать рабочим параметрам системы водоснабжения и условиям, в которых он будет установлен.

Диапазон измерения давления

Шкала манометра подбирается с запасом относительно максимального давления в системе. Оптимально, если рабочие значения находятся примерно в средней части шкалы — это обеспечивает более удобное считывание показаний и снижает нагрузку на механизм прибора.

Рабочее давление системы	Рекомендуемый диапазон манометра
До 2 бар	0–4 бар
До 4 бар	0–6 бар
До 6 бар	0–10 бар
До 10 бар	0–16 бар

Устанавливать прибор с чрезмерно большим диапазоном также нежелательно. Например, манометр на 16 бар будет показывать давление в системе на 2–3 бар менее точно, чем модель со шкалой до 6 бар.

Класс точности

Класс точности показывает допустимую погрешность измерений в процентах от полной шкалы. Чем меньше это значение, тем точнее работает манометр.

• Класс 1,0 — погрешность до 1% от диапазона, подходит для точного контроля давления.
• Класс 1,5 — распространённый вариант для бытовых насосных станций и систем водоснабжения.
• Класс 2,5 — допустим для общего контроля, когда высокая точность не требуется.

Для частного дома, дачи или поливочной системы обычно достаточно манометра класса 1,5 или 2,5. В системах с автоматикой, гидроаккумулятором и чувствительным оборудованием лучше использовать более точный прибор.

Диаметр корпуса и размер шкалы

Диаметр корпуса влияет на удобство считывания показаний и возможность размещения манометра. Для компактных насосных установок часто выбирают модели диаметром 40–50 мм. Если прибор установлен на стене, в шкафу автоматики или на удалении от пользователя, удобнее использовать корпус диаметром 63–100 мм.

Слишком маленькая шкала затрудняет контроль давления, особенно при слабом освещении или частом использовании системы. Для бытового водоснабжения практичным считается циферблат диаметром 63 мм: он занимает немного места и при этом хорошо читается.

Тип и размер присоединения

Манометр подключается к насосу, тройнику, реле давления или коллектору через резьбовой штуцер. Перед покупкой необходимо проверить:

• расположение подключения — радиальное или осевое;
• диаметр резьбы — чаще всего 1/4 или 1/2 дюйма;
• тип резьбы — метрическая либо трубная;
• наличие переходника или дополнительного уплотнителя.

Радиальное подключение расположено снизу корпуса и чаще используется в насосных станциях и трубопроводах. Осевое подключение находится сзади и удобно для монтажа на панели или в шкафу управления. Несовместимая резьба может привести к протечке или невозможности установить прибор без переходника.

Материалы и степень защиты

Корпус манометра изготавливают из пластика, окрашенной или нержавеющей стали. Для сухого помещения подойдёт стандартная модель с пластиковым или стальным корпусом. Если прибор устанавливается в колодце, кессоне, подвале или на улице, желательно выбрать исполнение с повышенной защитой от влаги и коррозии.

Нержавеющая сталь лучше переносит влажную среду, перепады температуры и случайное попадание воды. Для уличной установки также стоит обратить внимание на защиту циферблата, герметичность корпуса и допустимый температурный диапазон.

Рабочая температура и устойчивость к пульсациям

Большинство манометров для воды рассчитано на эксплуатацию при температуре окружающей среды от –20 до +60 °C, однако точные значения зависят от конкретной модели. Для холодного водоснабжения важно, чтобы прибор сохранял работоспособность при отрицательной температуре, особенно если насосная установка размещена в неотапливаемом помещении.

При работе насоса стрелка может вибрировать из-за гидроударов и пульсаций давления. В таких условиях полезен манометр с демпфированием или заполнением корпуса глицерином. Жидкость внутри корпуса снижает колебания стрелки, защищает механизм от вибрации и облегчает считывание показаний.

Единицы измерения

На шкале манометра для бытовых систем обычно указывают давление в барах. Иногда дополнительно используются килопаскали, мегапаскали или фунты на квадратный дюйм (PSI). Для водоснабжения частного дома удобнее модель с хорошо заметной шкалой в барах, поскольку настройки реле давления и насосного оборудования чаще всего задаются именно в этой единице.

Перед покупкой необходимо убедиться, что манометр рассчитан на давление воды, а его диапазон, резьба и конструктивное исполнение соответствуют параметрам конкретного насоса и трубопровода.

Как выбрать манометр по диапазону измерений

Диапазон измерений — один из главных параметров манометра для водяного насоса. Прибор должен показывать рабочее давление системы без выхода стрелки за предельные значения и без потери точности в нижней части шкалы. Оптимальный вариант выбирают не по максимальному напору насоса, а по фактическому давлению в трубопроводе.

Основное правило выбора диапазона

Максимальное значение шкалы манометра обычно должно быть примерно на 30–50% выше рабочего давления системы. Такой запас позволяет:

• избежать постоянной работы стрелки у верхнего предела;
• снизить риск повреждения прибора при гидроударе или кратковременном скачке давления;
• сохранить хорошую читаемость показаний;
• увеличить срок службы механизма манометра.

Например, если насосная станция поддерживает давление около 3 бар, для неё чаще всего подходит манометр со шкалой до 4 или 6 бар. Установка прибора на 10–16 бар в такой системе нежелательна: давление будет отображаться в небольшой части шкалы, поэтому определить разницу между близкими значениями будет сложнее.

Рабочее давление в системе	Рекомендуемый диапазон манометра	Типичные области применения
До 1 бар	0–1,6 или 0–2,5 бар	Низконапорные системы, отдельные участки водоснабжения
1–3 бар	0–4 или 0–6 бар	Бытовые насосные станции, водоснабжение частного дома
3–5 бар	0–6 или 0–10 бар	Системы с повышенным давлением, полив, небольшие гидрофорные установки
5–8 бар	0–10 или 0–16 бар	Производственные и усиленные инженерные системы

Почему не стоит выбирать манометр «с запасом»

Слишком широкий диапазон не делает измерения точнее. Если манометр рассчитан на 16 бар, а в системе давление не превышает 2–3 бар, вся рабочая зона займёт только небольшую часть шкалы. Стрелка будет отклоняться незначительно, а разницу между 2,0 и 2,5 бар можно будет определить лишь приблизительно.

Для контроля работы реле давления, поиска неисправностей и настройки насосной станции лучше выбирать прибор с максимально подходящим диапазоном. Избыточный запас оправдан только там, где возможны резкие скачки давления, гидроудары или неизвестны точные параметры оборудования.

Учитывайте пусковое и максимальное давление

При выборе манометра необходимо учитывать не только обычное рабочее значение, но и все режимы работы насоса:

• давление включения и отключения реле;
• максимальный напор насоса;
• давление в гидроаккумуляторе;
• возможные скачки при запуске и остановке оборудования;
• допустимое давление для труб, фильтров, бойлера и другой арматуры.

Если насос способен создать давление до 5 бар, а реле отключает его при 3,5 бар, манометр со шкалой до 6 бар будет удобен для контроля. Если в системе возможны кратковременные скачки выше этого значения, стоит выбрать модель до 10 бар. При этом рабочее давление по-прежнему должно находиться примерно в средней части шкалы.

Единицы измерения на шкале

Для бытового водоснабжения чаще всего используют манометры с градуировкой в барах. Иногда на шкале дополнительно указывают мегапаскали (МПа), килограммы силы на квадратный сантиметр (кгс/см²) или фунты на квадратный дюйм (psi).

Приблизительное соотношение основных единиц выглядит так:

• 1 бар — около 0,1 МПа;
• 1 МПа — около 10 бар;
• 1 кгс/см² — примерно 0,98 бар.

Чтобы не ошибиться при настройке системы, желательно выбирать манометр с крупной и хорошо читаемой шкалой в тех единицах, которые указаны в паспорте насоса или реле давления.

Как определить подходящий диапазон на практике

Если точные параметры неизвестны, сначала изучают техническую документацию насоса и реле давления. Также можно временно установить проверочный манометр и определить фактические значения при включении и отключении оборудования. После этого подбирают постоянный прибор с небольшим запасом по верхнему пределу.

Для большинства бытовых систем холодного водоснабжения частного дома подходит манометр с диапазоном 0–6 бар. Модель со шкалой 0–10 бар выбирают, если давление выше обычного, параметры системы нестабильны или требуется дополнительная защита от скачков. Главное, чтобы рабочее давление не располагалось у самого нуля и не приближалось к максимальной отметке шкалы.

Диаметр, резьба и другие параметры подключения

Перед покупкой манометра для водяного насоса важно проверить не только диапазон измерений, но и совместимость прибора с насосом или гидроаккумулятором. Даже качественная модель не подойдёт, если её резьба, размер присоединения или направление подключения не соответствуют системе.

Диаметр присоединительной резьбы

Наиболее распространённые размеры подключения бытовых манометров:

• 1/4 дюйма — компактные насосные станции, реле давления и некоторые гидроаккумуляторы;
• 1/2 дюйма — распространённый вариант для водопроводных узлов и насосного оборудования;
• 3/4 дюйма — применяется в системах с увеличенной пропускной способностью;
• 1 дюйм и более — обычно используется в мощных насосах, промышленных или сельскохозяйственных установках.

Размер резьбы указывают в технической документации, на корпусе оборудования или на установленном старом манометре. Если маркировка отсутствует, диаметр лучше определить с помощью штангенциркуля и уточнить тип резьбы по техническому паспорту насоса.

Тип и стандарт резьбы

В бытовых системах водоснабжения чаще всего встречается трубная цилиндрическая резьба. Она может обозначаться следующим образом:

Обозначение	Особенности	Что учитывать
G	Цилиндрическая трубная резьба по европейскому стандарту	Обычно требует уплотнения прокладкой или уплотнительным кольцом
R	Коническая наружная трубная резьба	Герметизируется лентой ФУМ, нитью или специальным герметиком
NPT	Американский стандарт конической резьбы	Не следует напрямую соединять с метрической или европейской резьбой
M	Метрическая резьба	Встречается реже и требует точно подходящей ответной части

Резьбы одинакового условного диаметра, но разных стандартов могут не совпадать по шагу и профилю. Попытка установить неподходящий манометр с усилием способна повредить резьбовое соединение, корпус насоса или сам измерительный прибор.

Направление подключения

По расположению штуцера манометры делятся на два основных типа:

• радиальные — штуцер расположен снизу корпуса. Это наиболее распространённый вариант для насосных станций и гидроаккумуляторов;
• осевые — штуцер находится с задней стороны корпуса. Такие модели удобны для установки на панели или в ограниченном пространстве.

Также существуют манометры с поворотным или регулируемым корпусом. Они позволяют направить шкалу в удобную сторону после монтажа, не проворачивая весь прибор и не создавая дополнительную нагрузку на резьбу.

Уплотнение соединения

Способ герметизации зависит от конструкции штуцера. Для соединений с плоской посадочной поверхностью обычно используется прокладка. Конические резьбы уплотняют лентой ФУМ, сантехнической нитью или анаэробным герметиком. Не следует наносить слишком много уплотнительного материала: его излишек может попасть внутрь канала и повлиять на точность измерений или работу реле давления.

Если размеры не совпадают, применяют переходник, тройник или удлинитель с подходящей резьбой. При этом переходной элемент должен быть рассчитан на рабочее давление системы и изготовлен из материала, устойчивого к контакту с водой. Для вибрирующих насосов желательно использовать гибкую подводку или специальный демпфер — это снижает нагрузку на механизм манометра и продлевает срок его службы.

Механические и электронные манометры: сравнение

Для контроля давления в системе водоснабжения используют два основных типа приборов: механические и электронные манометры. Оба варианта подходят для водяных насосов, гидроаккумуляторов и насосных станций, но отличаются принципом работы, точностью, требованиями к установке и стоимостью.

Критерий	Механический манометр	Электронный манометр
Принцип работы	Давление воздействует на упругую трубку или мембрану, а механизм перемещает стрелку по шкале	Давление фиксирует электронный датчик, после чего значение отображается на цифровом дисплее
Точность измерений	Обычно достаточна для бытового водоснабжения; зависит от класса точности и состояния механизма	Как правило, выше и стабильнее, особенно при правильной калибровке
Питание	Не требуется	Необходимы батарейки или другой источник питания
Устойчивость к влаге	Высокая при герметичном корпусе	Зависит от степени защиты корпуса и качества электроники
Удобство считывания	Показания видны постоянно, но требуют визуальной оценки положения стрелки	Данные отображаются крупными цифрами, иногда доступны дополнительные функции
Дополнительные возможности	Обычно отсутствуют	Возможны фиксация максимального значения, подсветка, звуковая сигнализация и передача данных
Обслуживание	Минимальное, но со временем возможны износ механизма и потеря точности	Требует контроля заряда батареи и защиты от влаги, перепадов температуры и скачков напряжения
Стоимость	Обычно ниже	Как правило, выше

Особенности механических моделей

Механический манометр считается самым распространённым решением для водяного насоса. Его конструкция проста: давление воды передаётся на чувствительный элемент, чаще всего трубку Бурдона, которая деформируется и приводит в движение стрелочный механизм. Значение отображается на круглой шкале.

Главные преимущества такого прибора:

• автономная работа без батареек и подключения к электросети;
• простая и ремонтопригодная конструкция;
• устойчивость к кратковременным перепадам давления;
• невысокая стоимость;
• совместимость практически с любыми насосными станциями и системами водоснабжения.

Механический манометр хорошо подходит для постоянного контроля давления в частном доме, на даче или в техническом помещении. При выборе важно обратить внимание на размер корпуса и циферблата: чем крупнее шкала, тем удобнее считывать показания. Для стандартной бытовой системы обычно достаточно класса точности 1,5 или 2,5.

Недостаток механических моделей заключается в постепенном износе пружинного механизма. При частых гидроударах стрелка может начать показывать давление с погрешностью или не возвращаться точно к нулевой отметке. Если после сброса давления стрелка остаётся в стороне от нуля, прибор желательно проверить или заменить.

Особенности электронных моделей

Электронный манометр преобразует давление в электрический сигнал и выводит результат на цифровой дисплей. Некоторые модели оснащаются термодатчиками, памятью максимальных и минимальных значений, подсветкой или реле для управления насосом.

Электронный прибор особенно удобен в следующих случаях:

• необходимо быстро и точно считывать показания;
• манометр установлен в плохо освещённом или труднодоступном месте;
• важно отслеживать пиковые значения давления;
• система оснащена автоматикой и требует интеграции с контроллером;
• пользователю нужна минимальная погрешность измерений.

При этом электронная модель чувствительнее к условиям эксплуатации. Перед покупкой следует проверить диапазон рабочих температур, степень защиты корпуса от влаги и пыли, тип питания и допустимое давление в системе. Для установки в сыром колодце или неотапливаемом помещении лучше выбирать прибор с герметичным корпусом и соответствующей степенью защиты.

Какой манометр выбрать для водяного насоса

Для большинства бытовых насосных станций оптимальным выбором становится качественный механический манометр с подходящим диапазоном измерений и резьбой. Он не зависит от батареек, постоянно готов к работе и достаточно точно показывает давление для настройки реле и контроля гидроаккумулятора.

Электронную модель стоит выбрать, если требуются расширенные функции, повышенная точность или удобное цифровое отображение данных. Однако переплачивать за дополнительные возможности не всегда целесообразно: для обычного контроля давления в системе водоснабжения сложная электроника часто не даёт практических преимуществ.

Независимо от типа прибора манометр должен иметь диапазон измерений с запасом. Если рабочее давление системы составляет около 3 бар, не рекомендуется использовать шкалу только до 3 бар. Лучше выбрать модель на 6 бар — она будет меньше перегружаться при пуске насоса и кратковременных скачках давления, а показания останутся более информативными.

Установка и настройка манометра на водяной насос

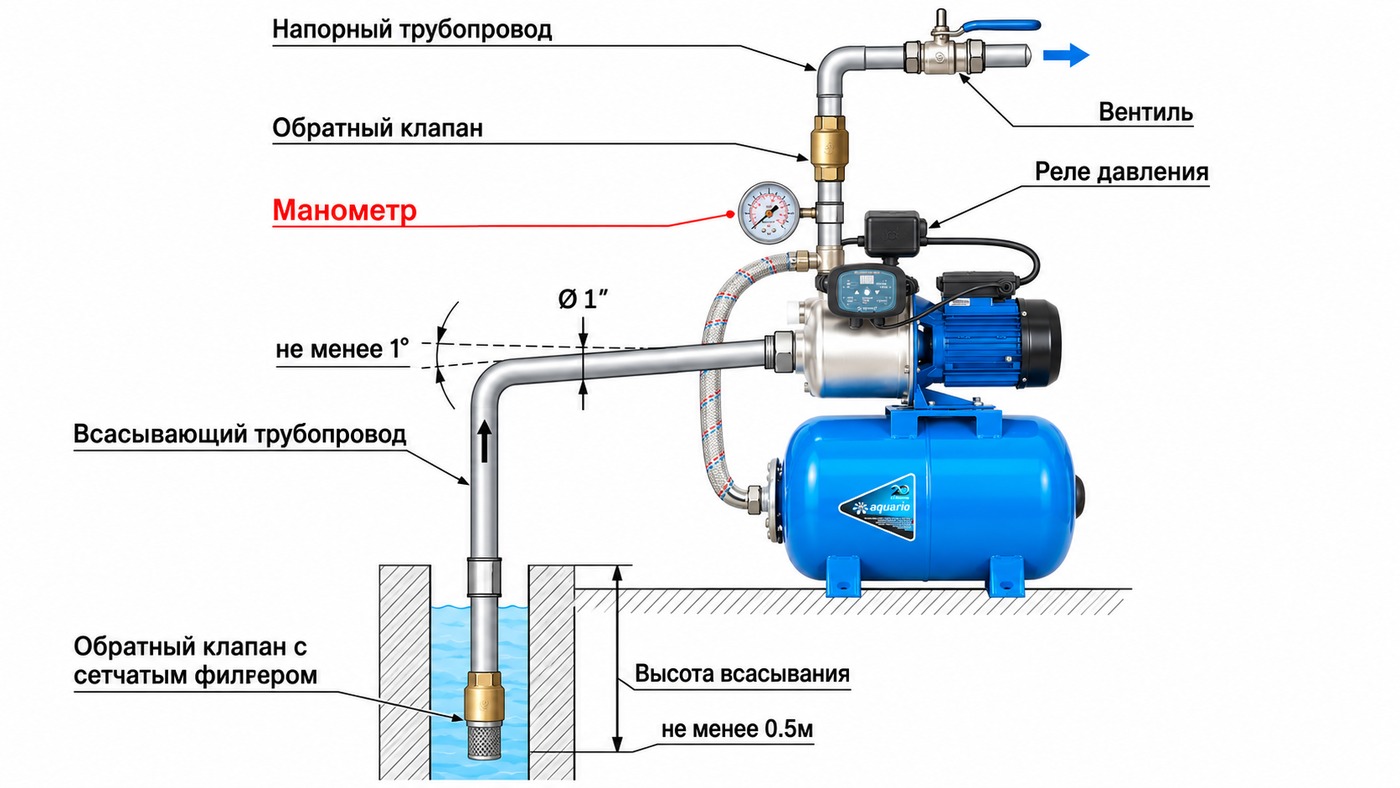

Правильная установка манометра позволяет контролировать давление в системе водоснабжения и своевременно замечать неисправности насоса, гидроаккумулятора или трубопровода. Прибор должен показывать давление именно в той точке, параметры которой необходимо отслеживать. Чаще всего манометр устанавливают на напорной линии рядом с насосом, реле давления или гидроаккумулятором.

Где устанавливают манометр

Оптимальное место зависит от конструкции системы:

• Насосная станция с гидроаккумулятором — манометр обычно подключают к пятиходовому штуцеру или тройнику возле бака и реле давления.
• Поверхностный насос без гидроаккумулятора — прибор устанавливают на напорном патрубке или участке трубопровода сразу после насоса.
• Скважинный или погружной насос — манометр монтируют на выходе напорной трубы, как правило, в кессоне, техническом помещении или возле гидроаккумулятора.
• Система с несколькими контурами — при необходимости устанавливают отдельные приборы на насосной линии и на ответвлениях, где требуется независимый контроль давления.

Не рекомендуется размещать манометр на всасывающей линии поверхностного насоса. На этом участке может возникать разрежение, а показания прибора будут малоинформативными или нестабильными.

Что потребуется для монтажа

Перед установкой необходимо проверить резьбовой размер манометра и подготовить совместимые соединительные элементы. Обычно используются:

• тройник, угольник или пятиходовой штуцер с подходящей резьбой;
• запорный кран или мини-кран для отключения прибора без слива всей системы;
• уплотнительная лента ФУМ, сантехническая нить либо герметик, совместимый с питьевой водой;
• разводной ключ или гаечный ключ соответствующего размера;
• при необходимости — переходник с одного диаметра резьбы на другой.

Корпус манометра нельзя использовать как рычаг при затягивании. Усилие прикладывают только к шестиграннику или специальной монтажной части на резьбовом штуцере. Это помогает избежать повреждения механизма и нарушения герметичности корпуса.

Пошаговая установка манометра

1. Отключите насос от электросети. Если система подключена к автоматике, отключите питание на распределительном щите, а не только кнопкой на корпусе оборудования.
2. Сбросьте давление. Откройте ближайший кран и дождитесь прекращения потока воды. При работе с гидроаккумулятором убедитесь, что давление в системе действительно снято.
3. Выберите точку подключения. Установите прибор на напорной магистрали, рядом с насосом, реле давления или гидробаком.
4. Подготовьте резьбу. Очистите соединение от загрязнений и старого уплотнителя. Наматывайте ФУМ-ленту по направлению закручивания детали, чтобы она не смещалась при монтаже.
5. Вверните манометр вручную. Сначала закрутите его без инструмента, чтобы не повредить резьбу. Затем аккуратно подтяните ключом до герметичного соединения.
6. Сориентируйте шкалу. Циферблат должен находиться в удобном для наблюдения положении. Не следует поворачивать прибор чрезмерным усилием после полной затяжки.
7. Медленно подайте воду. Откройте запорный кран, если он предусмотрен, и осмотрите соединение на наличие протечек.
8. Включите насос. Сравните показания манометра с рабочими параметрами системы и убедитесь, что стрелка перемещается плавно, без резких скачков.

Если манометр установлен вместе с реле давления, желательно предусмотреть отдельный кран между прибором и трубопроводом. При необходимости это позволит заменить манометр без полного опорожнения системы.

Настройка рабочего давления

Сам манометр давление не регулирует — он только отображает его значение. Настройка выполняется с помощью реле давления, частотного преобразователя или другого блока управления насосом. Перед изменением параметров необходимо учитывать допустимое давление для труб, фитингов, фильтров, бойлера и сантехнических приборов.

Параметр	Что означает	На что обратить внимание
Давление включения	Минимальный уровень, при котором реле запускает насос	Не должно быть слишком высоким, иначе насос будет часто включаться
Давление отключения	Максимальный уровень, при котором насос прекращает работу	Должно соответствовать возможностям насоса и элементов системы
Разница между включением и отключением	Рабочий диапазон давления	Слишком маленький диапазон может вызвать частые пуски насоса
Давление воздуха в гидроаккумуляторе	Давление в воздушной полости бака	Проверяется только при пустом баке и отключённом от воды оборудовании

Для бытовой системы часто используют рабочий диапазон около 1,5–3 бар или 2–4 бар, однако универсального значения не существует. Точные параметры выбирают с учётом высоты подъёма воды, длины трубопровода, требуемого напора и рекомендаций производителя насосного оборудования.

Проверка показаний после монтажа

После запуска системы закройте все краны и дождитесь отключения насоса. Манометр должен показать давление отключения, установленное реле. Затем откройте один или несколько кранов и проследите, при каком значении насос включится снова. Если показания заметно отличаются от настроек автоматики, возможны следующие причины:

• манометр имеет неподходящий класс точности или повреждён;
• засорился входной канал или фильтр перед прибором;
• в системе остался воздух;
• подтекает соединение или обратный клапан;
• неправильно настроено реле давления;
• гидроаккумулятор потерял давление воздуха.

При заметных скачках стрелки не следует сразу менять манометр. Сначала проверьте состояние насоса, обратного клапана, гидробака и электрической автоматики. Пульсации могут быть вызваны не неисправностью прибора, а неравномерной работой насоса или недостаточным объёмом гидроаккумулятора.

Все работы с электрической частью насоса и реле давления выполняют только после полного отключения питания. Если система работает с высоким давлением, горячей водой или имеет сложную автоматику, установку и настройку лучше доверить специалисту.

Советы по эксплуатации и проверке точности манометра

Даже качественный манометр для водяного насоса нуждается в правильной установке и периодическом контроле. От его показаний зависит настройка реле давления, работа насосного оборудования и защита системы от перегрузок. Ошибки измерения могут привести к частому включению насоса, гидроударам, снижению напора или повреждению трубопровода.

Правила эксплуатации манометра

• Устанавливайте прибор в доступном месте. Шкала должна хорошо просматриваться, чтобы можно было быстро оценить давление и заметить отклонения.
• Не допускайте механических ударов. Падение или сильная вибрация способны повредить измерительный механизм даже при отсутствии внешних дефектов.
• Используйте манометр с подходящим диапазоном. Для бытовой системы водоснабжения обычно выбирают модель, у которой рабочее давление находится примерно в средней части шкалы.
• Защищайте прибор от замерзания. Лёд внутри корпуса или подводящей трубки может разрушить чувствительный элемент.
• Следите за герметичностью соединения. Появление капель воды возле резьбы указывает на необходимость подтянуть соединение или заменить уплотнение.
• Не перекрывайте подводящий канал без необходимости. Засорённый или частично закрытый канал может сделать показания запаздывающими и неточными.

Как проверить точность показаний

В домашних условиях точность манометра можно оценить сравнением с исправным контрольным прибором. Для этого используют тройник или коллектор, позволяющий подключить оба манометра к одному участку системы. После стабилизации давления сравнивают показания.

1. Отключите насос и убедитесь, что в системе отсутствует резкое движение воды.
2. Подключите проверяемый и контрольный манометры к общей точке измерения.
3. Плавно включите насос и дождитесь установившегося давления.
4. Сравните значения на шкалах при низком, среднем и повышенном давлении.
5. Повторите замер после сброса давления, чтобы проверить, возвращается ли стрелка к нулю.

Небольшое расхождение между бытовыми приборами допустимо, поскольку оно может быть связано с классом точности и особенностями шкалы. Если стрелка заметно отклоняется от контрольного значения, движется рывками или не возвращается к нулевой отметке, манометр следует заменить либо передать на профессиональную поверку.

Признаки неисправности

О неполадках могут свидетельствовать следующие симптомы:

• стрелка постоянно показывает давление даже при пустой или отключённой системе;
• показания резко меняются без соответствующего изменения режима работы насоса;
• стрелка заедает, вибрирует или движется рывками;
• на стекле или внутри корпуса появился конденсат;
• корпус деформирован, разбито стекло или повреждена резьба;
• манометр показывает давление, не соответствующее работе реле и фактическому напору воды.

Ремонт недорогих бытовых манометров обычно нецелесообразен: после вскрытия корпуса прибор может потерять герметичность и стабильность измерений. Безопаснее подобрать новую модель с тем же присоединительным размером, подходящим диапазоном и характеристиками.

Как часто проверять манометр

В частном доме визуальный контроль желательно выполнять при каждом осмотре насосной станции. Более тщательную проверку проводят не реже одного раза в год, а также после ремонта системы, замены насоса, гидроаккумулятора или реле давления. Если вода содержит много механических примесей, манометр необходимо периодически снимать и очищать подводящий канал от отложений.

При нестабильном давлении не следует сразу настраивать реле или менять настройки насоса. Сначала нужно убедиться, что манометр исправен, соединения герметичны, а фильтр и подводящий канал не засорены. Только после этого можно корректировать параметры системы.
