Откатные ворота: надежное и удобное решение для современного участка

Откатные ворота — это популярное и практичное решение для автоматизации въезда на частные территории, парковки, складские и промышленные зоны. Благодаря своей надежности, долговечности и эстетичности они становятся все более востребованными как в загородном, так и в коммерческом строительстве. В данной статье мы подробно рассмотрим устройство, преимущества, комплектующие и особенности монтажа откатных ворот, а также разберемся, почему они являются идеальным выбором для современных пользователей.

Что такое откатные ворота?

Откатные ворота — это конструкция, полотно которой перемещается в горизонтальной плоскости по направляющим балкам, установленным над землей. В отличие от распашных ворот, откатные не требуют свободного пространства для открывания, что делает их особенно удобными в условиях ограниченного места. Они идеально подходят для установки на улицах с интенсивным движением, где нет возможности открывать створки внутрь или наружу.

Главной особенностью откатных ворот является их принцип работы: полотно скользит вдоль забора, убираясь в сторону, а не распахивается. Это делает их не только более безопасными, но и более устойчивыми к ветровым нагрузкам.

Преимущества откатных ворот

• Компактность и экономия пространства

Благодаря тому, что полотно не распахивается, откатные ворота не занимают дополнительной площади перед проездом. Это особенно актуально на небольших участках или в условиях плотной застройки.

• Безопасность

Отсутствие движения ворот в сторону проезжей части исключает риск столкновения с автомобилями или пешеходами.

• Удобство использования

Автоматический режим открывания позволяет заезжать и выезжать с территории без необходимости выходить из автомобиля.

• Надежность и долговечность

Правильно смонтированные откатные ворота могут служить десятилетиями благодаря прочным материалам и качественной автоматике.

• Эстетика

Современные откатные ворота могут быть выполнены в различных дизайнерских решениях, гармонично вписываясь в архитектуру участка.

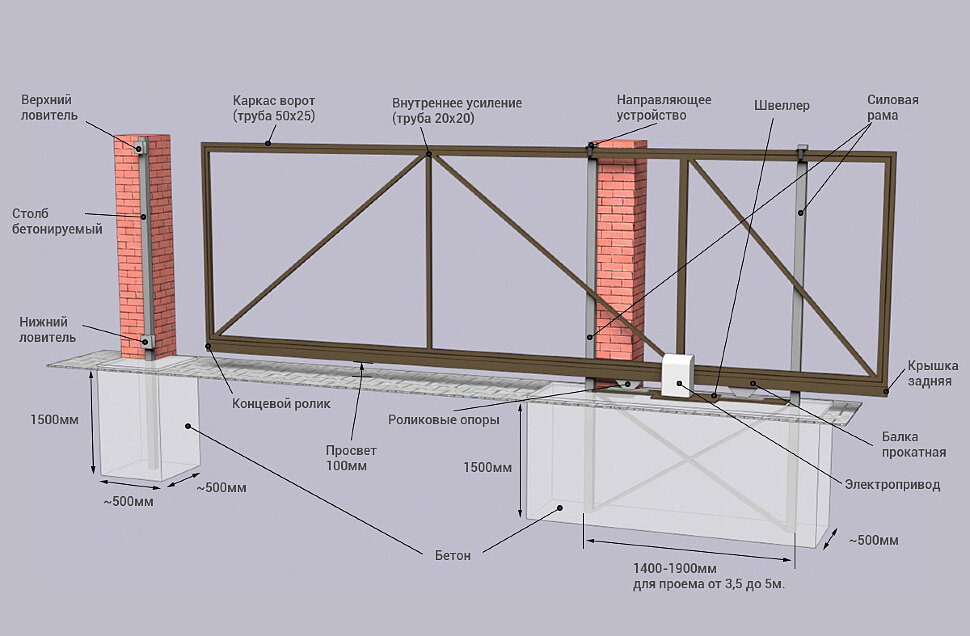

Устройство откатных ворот

Основные компоненты откатных ворот:

1. Полотно ворот

Это основная часть конструкции, которая может быть изготовлена из профнастила, sandwich-панелей, дерева или алюминия. Полотно крепится к несущей раме.

2. Направляющая балка

Балка устанавливается горизонтально над проездом и служит основой для перемещения роликов, закрепленных на полотне. Именно по ней происходит скольжение ворот при открывании и закрывании.

3. Ролики и тележка

Ролики установлены на специальных тележках, которые крепятся к нижней части полотна. Они обеспечивают плавное и стабильное движение ворот по направляющей балке.

4. Концевые ролики

Устанавливаются на крайних точках траектории движения, чтобы полотно не соскакивало с направляющей.

5. Ловители и ролики заднего хода

Эти элементы предотвращают провисание полотна при движении и обеспечивают его стабильность.

6. Автоматика

Система автоматического управления включает в себя электропривод, блок управления, фотоэлементы, кнопочные станции и сигнализацию.

7. Опорные ролики

Устанавливаются на уровне земли и поддерживают нижнюю часть полотна, предотвращая его перекос.

Комплектующие для откатных ворот

Качественные откатные ворота невозможно собрать без правильно подобранного комплекта для откатных ворот. Вот основные элементы, входящие в комплект:

• Направляющая балка

Является основой всей конструкции. Изготавливается из прочной стали и покрывается защитным покрытием. Может иметь различную длину и сечение в зависимости от веса полотна.

• Роликовые тележки

Обеспечивают движение полотна по направляющей. Имеют усиленные подшипники и устойчивы к коррозии.

• Привод (мотор-редуктор)

Отвечает за автоматическое открывание и закрывание ворот. Может быть однофазным или трехфазным, в зависимости от мощности и условий эксплуатации.

• Система управления

Включает в себя блок управления, радиоэлементы, кнопочные пульты, концевые выключатели и другие компоненты.

• Фотоэлементы безопасности

Обеспечивают защиту от защемления: если в момент закрывания ворот попадает препятствие, система автоматически останавливает движение.

• Замки и защелки

Предназначены для фиксации ворот в закрытом состоянии.

Виды откатных ворот

1. Классические откатные ворота

Наиболее распространенный тип, используемый в частном секторе и на коммерческих объектах. Полотно движется по направляющей балке.

2. Подвесные ворота

Полотно крепится к верхней балке и движется без нижнего крепления. Такие ворота требуют меньше места для монтажа, но сложнее в установке.

3. Распашно-откатные ворота

Комбинированный тип, сочетающий элементы распашных и откатных систем. Подходит для участков с ограниченным пространством.

Материалы для изготовления полотна

• Профнастил

Наиболее популярный и экономичный вариант. Прочный, легкий, устойчив к атмосферным воздействиям.

• Sandwich-панели

Теплоизолированные панели, обеспечивающие дополнительную защиту от холода и шума. Часто используются на промышленных объектах.

• Дерево

Экологичный и эстетичный материал. Требует регулярного ухода и защиты от влаги.

• Алюминий

Легкий и коррозионностойкий металл. Используется в современных дизайнерских решениях.

Этапы монтажа откатных ворот

1. Проектирование и расчет
   • Определение размеров проезда;
   • Выбор типа конструкции;
   • Расчет нагрузок на направляющую балку.
2. Подготовка фундамента
   • Установка опорных столбов;
   • Монтаж ямы под направляющую балку;
   • Бетонирование и выдержка.
3. Установка направляющей балки
   • Монтаж балки на опорные столбы;
   • Проверка уровня и надежности крепления.
4. Сборка полотна
   • Изготовление или установка готового полотна;
   • Крепление роликовых тележек.
5. Монтаж автоматики
   • Установка привода;
   • Подключение системы управления;
   • Настройка фотоэлементов и концевых выключателей.
6. Тестирование
   • Проверка плавности хода;
   • Корректировка положения роликов;
   • Тестирование автоматики и безопасности.

Обслуживание и эксплуатация

Для продления срока службы откатных ворот необходимо регулярно проводить техническое обслуживание:

Ежемесячная проверка:

• Состояние роликов и тележек;
• Работа автоматики;
• Наличие посторонних предметов на пути движения.

Ежегодное ТО:

• Смазка механизмов;
• Проверка креплений;
• Диагностика электрики.

Зимой:

• Удаление снега с полотна;
• Проверка работы привода при низких температурах.

Средние цены на откатные ворота в России (2024–2025)

Компонент	Описание	Цена, руб.
Направляющая балка	Стандарт, 6 м	от 6 000
Роликовая тележка	1 шт.	от 1 500
Привод	Средней мощности	от 12 000
Автоматика	Блок управления + пульты	от 8 000
Полотно из профнастила	4×3 м	от 25 000
Установка под ключ	Полный комплект	от 50 000

Возможные проблемы и их решение

Полотно не двигается

• Причина: обрыв цепи, перегрузка привода.
• Решение: диагностика и замена поврежденных компонентов.

Неравномерное движение

• Причина: износ роликов или перекос полотна.
• Решение: регулировка тележек, замена роликов.

Шум при работе

• Причина: недостаток смазки или деформация балки.
• Решение: смазка механизмов, выравнивание конструкции.

Не работает автоматика

• Причина: сбой в программе или обрыв проводки.
• Решение: перезагрузка системы, вызов специалиста.

Заключение

Откатные ворота — это современное, надежное и удобное решение для автоматизации проезда на любую территорию. Они обеспечивают комфорт, безопасность и эстетичность, при этом не требуют больших усилий для эксплуатации. При правильном выборе комплектующих и профессиональном монтаже такие ворота прослужат много лет без проблем.

Сегодня откатные ворота становятся неотъемлемой частью любого современного участка, будь то частный дом, офисный центр или складская зона. Их популярность продолжает расти, ведь они сочетают в себе технологичность, функциональность и стиль.

Если вы выбираете ворота для своего участка — откатные ворота с направляющей балкой станут идеальным решением. Обратившись к профессионалам, вы получите не только качественную конструкцию, но и гарантию на все комплектующие и работы.
