Подшипники: простые объяснения для каждого
Представьте, как работает велосипедное колесо. Если бы его просто прикрепили к раме без возможности вращения, вы бы никуда не уехали. Но благодаря подшипникам колесо крутится плавно, почти без трения. Подшипники — это маленькие, но очень важные детали, которые делают возможным движение большинства машин, механизмов и даже бытовых приборов.
Если вы когда-либо ломали игрушку, чинили велосипед или сталкивались с поломкой техники, то, скорее всего, проблема была связана с подшипниками. В этой статье мы разберём, что такое подшипники, как они работают, какие бывают виды, где их используют и почему они так важны в повседневной жизни. Подробнее по ссылке: vspodshipnik.ru
Что такое подшипник?
Подшипник — это устройство, которое уменьшает трение между движущимися частями механизма. Представьте два металлических стержня, которые трутся друг о друга. Если их просто так двинуть, они быстро нагреются, износятся и заржавеют. Подшипник же позволяет им вращаться или скользить с минимальным сопротивлением.
Как работает подшипник?
Внутри подшипника обычно есть:
- Внешнее кольцо — крепится к неподвижной части механизма (например, к раме велосипеда).
- Внутреннее кольцо — надевается на вращающуюся деталь (например, на ось колеса).
- Тела качения — шарики или ролики, которые находятся между кольцами.
- Сепаратор — удерживает тела качения на равном расстоянии друг от друга.
Когда внутреннее кольцо вращается, шарики или ролики катятся между кольцами, позволяя оси двигаться почти без трения.
Зачем нужны подшипники?
Без подшипников многие машины просто не работали бы. Они позволяют:
✅ Сократить трение — детали двигаются плавно, не нагреваются и не изнашиваются быстро.
✅ Увеличить срок службы механизмов — без подшипников колёса, двигатели и другие части быстрее ломались.
✅ Снизить энергопотребление — меньше трения значит меньше усилий для движения.
✅ Обеспечить точность работы — например, в станках или часах подшипники позволяют деталям вращаться с высокой точностью.
Без подшипников не смогли бы работать:
- Автомобили и мотоциклы (колёса, двигатель, коробка передач).
- Электродвигатели и бытовая техника (миксеры, стиральные машины, кондиционеры).
- Велосипеды и роликовые коньки.
- Часы и компьютерные диски.
- Авиация и морские суда.

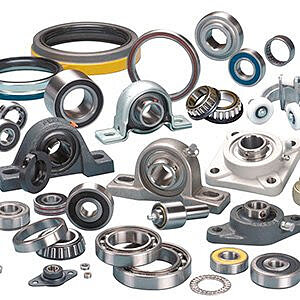

Виды подшипников: какие бывают?
Существует множество типов подшипников, и каждый имеет своё назначение. Давайте рассмотрим самые распространённые виды.
1. Шариковые подшипники
Самые простые и широко используемые. В них телами качения являются шарики (стали, керамики или других материалов).
Где используются?
- Велосипеды, самокаты, роликовые коньки.
- Электродвигатели, миксеры, стиральные машины.
- Автомобильные колёса, рулевые механизмы.
Преимущества:
✔ Просты в производстве и дешёвые.
✔ Выдерживают высокие скорости вращения.
✔ Малый вес.
Недостатки:
✖ Не выдерживают большие нагрузки на изгиб (лучше использовать роликовые подшипники).
2. Роликовые подшипники
Вместо шариков здесь используются цилиндрические, конические или игольчатые ролики.
Виды роликовых подшипников:
А. Цилиндрические роликовые подшипники
- Выдерживают большие радиальные нагрузки (в сторону).
- Используются в коробках передач автомобилей, станках, сельхозтехнике.
Б. Конические роликовые подшипники
- Могут выдерживать как радиальные, так и осевые нагрузки (вдоль оси).
- Применяются в грузовиках, мостах, подшипниках скольжения.
В. Игольчатые подшипники
- Имеют очень тонкие и длинные ролики (как иголки).
- Используются там, где мало пространства, но нужна высокая прочность: велосипедные педали, мотоциклы, инструменты.
Преимущества:
✔ Выдерживают большие нагрузки.
✔ Долговечнее шариковых в тяжёлых условиях.
Недостатки:
✖ Более дорогие и сложные в производстве.
✖ Не такие быстрые, как шариковые.
3. Игольчатые подшипники
Это особая разновидность роликовых подшипников с очень тонкими и длинными роликами. Они используется там, где нужно максимально уменьшить трение при ограниченном пространстве.
Где используются?
- Велосипедные и мотоциклетные педали.
- Иглы швейных машин.
- Рулевые механизмы автомобилей.
- Спортивное оборудование (коньки, лыжи).
Преимущества:
✔ Компактные и лёгкие.
✔ Высокая грузоподъёмность при малом размере.
Недостатки:
✖ Хуже выдерживают ударные нагрузки.
4. Подшипники скольжения
В отличие от подшипников качения, здесь трение происходит между двумя скользящими поверхностями (например, металл по металлу или металл по графиту).
Как работают?
Между подвижной и неподвижной частью находится смазка (масло, графит, тефлон), которая уменьшает трение.
Где используются?
- Автомобильные двигатели (поршни, коленчатый вал).
- Гидротурбины и насосы.
- Двери, ворота, петли.
- Металлообрабатывающие станки.
Преимущества:
✔ Спокойно работают при очень высоких нагрузках.
✔ Могут работать в агрессивных средах (химические заводы).
✔ Тише шариковых и роликовых.
Недостатки:
✖ Требуют регулярной смазки.
✖ Меньше скорость и износостойкость по сравнению с подшипниками качения.
5. Радиально-упорные подшипники
Эти подшипники выдерживают как радиальные (боковые), так и осевые (вдоль оси) нагрузки. Они комбинируют свойства шариковых и роликовых подшипников.
Где используются?
- Электродвигатели.
- Шпиндели станков.
- Автомобильные генераторы.
- Вентиляторы и компрессоры.
Преимущества:
✔ Высокая надёжность.
✔ Способны работать при высоких скоростях и нагрузках.
Недостатки:
✖ Дороже обычных шариковых подшипников.
6. Самоустанавливающиеся подшипники (сферические)
Эти подшипники могут автоматически корректировать угловое положение, если ось немного сместилась. Они состоят из двух сферических поверхностей.
Где используются?
- Автомобильные мосты и редукторы.
- Горнодобывающая техника.
- Судовые двигатели.
Преимущества:
✔ Высокая стойкость к перекосам.
✔ Долгий срок службы даже в тяжёлых условиях.
Недостатки:
✖ Более дорогие и массивные.
7. Керамические подшипники
Вместо металлических шариков и колец здесь используются керамические материалы (например, нитрид кремния).
Где используются?
- Высокоскоростные двигатели.
- Медицинское оборудование.
- Спортивные велосипеды и мотоциклы.
Преимущества:
✔ Лёгкие и прочные.
✔ Устойчивы к коррозии и высоким температурам.
✔ Меньше изнашиваются.
Недостатки:
✖ Дорогие.
✖ Могут разрушиться при резких ударах.
8. Магнитные подшипники
Это бесконтактные подшипники, в которых детали удерживаются магнитным полем. Они не имеют трения вообще!
Где используются?
- Высокоточные лабораторные установки.
- Вентиляторы и турбины.
- Медицинские устройства.
Преимущества:
✔ Нет трения и износа.
✔ Высокая точность работы.
Недостатки:
✖ Очень дорого и сложно в производстве.
✖ Требуют точного монтажа.
Как выбрать подшипник?
Выбор подшипника зависит от нескольких факторов:
- Тип нагрузки
- Радиальная (боковая) → шариковые, роликовые.
- Осевая (вдоль оси) → упорные, радиально-упорные.
- Комбинированная → сферические, конические.
- Скорость вращения
- Высокая скорость → шариковые, керамические.
- Низкая скорость, большая нагрузка → роликовые, игольчатые.
- Среда эксплуатации
- Влажность, пыль → герметичные подшипники.
- Высокие температуры → керамические, специальные сплавы.
- Агрессивные химикаты → подшипники скольжения с тефлоновым покрытием.
- Долговечность и надёжность
- Для длительной работы без обслуживания → шариковые с уплотнителями.
- Для тяжёлых условий → роликовые, сферические.
- Бюджет
- Бюджетный вариант → обычные шариковые.
- Премиум-класс → керамические, магнитные.
Как ухаживать за подшипниками?
Подшипники — это "сердце" любого механизма, и за ними нужно правильно ухаживать, чтобы они служили дольше.
1. Смазка — ключ к долголетию
Большинство подшипников требуют регулярной смазки:
- Литол, солидол, смазка для подшипников качения — для велосипедов, мотоциклов.
- Масло для двигателей — для автомобильных подшипников.
- Специальные смазки для высоких температур — для промышленного оборудования.
Как правильно смазывать?
- Очистите подшипник от старой смазки и грязи.
- Нанесите новую смазку в соответствии с инструкцией (не переборщите — избыток смазки может привести к перегреву).
- Периодически проверяйте уровень смазки.
2. Чистота — залог долгой службы
- Удалите пыль, грязь и металлическую стружку, которая может попасть в подшипник.
- В промышленных условиях используйте пневматическую очистку или ультразвуковую ванну.
3. Проверка на износ
Регулярно осматривайте подшипники на:
- Шум и вибрацию (появление скрипа или стука говорит о неисправности).
- Нагрев (если подшипник горячий, значит, смазки мало или он заклинивает).
- Повреждения (трещины, сколы, коррозия).
4. Правильная установка
- Не перетягивайте подшипник при монтаже — это может деформировать кольца.
- Используйте специальные оправки и выпрессовщики, чтобы не повредить детали.
- Следите за соосностью (если устанавливаете несколько подшипников, они должны быть идеально выровнены).
5. Защита от внешних воздействий
- Используйте уплотнители и пыльники, чтобы предотвратить попадание грязи.
- В агрессивных средах (химические заводы, море) выбирайте специальные коррозионностойкие подшипники.
Частые проблемы с подшипниками и их причины
Даже при правильном уходе подшипники могут выходить из строя. Вот самые распространённые проблемы и их причины:
| Проблема | Причина | Решение |
|---|---|---|
| Скрип и треск | Недостаток смазки, износ шариков | Смазать, заменить подшипник |
| Перегрев | Перегрузка, плохая смазка | Уменьшить нагрузку, добавить смазки |
| Вибрация и биение | Повреждение колец, неверная установка | Заменить подшипник, проверить монтаж |
| Коррозия | Попадание влаги, сырость | Использовать герметичные подшипники, сушить оборудование |
| Резкое заедание | Попадание грязи, заклинивание | Очистить, промыть, заменить |
| Утечка смазки | Плохое уплотнение | Заменить сальники, добавить смазки |
Где купить подшипники?
Если вам нужны подшипники, вы можете приобрести их:
В специализированных магазинах (например, "Подшипник", "Ремкомплект", "Автозапчасти").
В интернет-магазинах (AliExpress, Ozon, Wildberries, специализированные сайты).
У официальных дилеров (если нужны подшипники для промышленного оборудования или техники).
На барахолках и рынках (если нужны дешёвые запчасти, но риск купить брак выше).
Что важно знать при покупке?
✔ Маркировка — проверьте размеры и тип подшипника (на корпусе обычно указана модель).
✔ Производитель — лучше выбирать проверенные бренды (SKF, FAG, NSK, INA).
✔ Сертификаты — если подшипники для ответственных механизмов, требуйте документы о качестве.
✔ Цена — слишком дёшево = риск покупки подделки.
Интересные факты о подшипниках
- Самый дорогой подшипник в мире
В 2010 году компания SKF изготовила подшипник для аэронавигационного оборудования Airbus A380. Его стоимость составила около 1 миллиона долларов! - Подшипники в космосе
В спутниках и космических аппаратах используются специальные вакуумные подшипники,
1. Подшипники в транспорте
Транспорт — одна из основных областей, где без подшипников невозможно представить движение. Они обеспечивают плавность хода, долговечность и безопасность.
Автомобили и мотоциклы
| Местоположение | Тип подшипника | Роль |
|---|---|---|
| Колеса (ступицы) | Радиально-упорные, шариковые | Удерживают вес автомобиля, позволяют колесам вращаться без трения. |
| Коробка передач | Роликовые (цилиндрические) | Передают крутящий момент от двигателя к колесам. |
| Рулевое управление | Игольчатые, шариковые | Обеспечивают плавность поворотов руля. |
| Двигатель (коленчатый вал) | Подшипники скольжения (вкладыши) | Снижают трение между поршнями и шатунами. |
| Генератор | Радиально-упорные | Улучшают эффективность работы электрогенератора. |
Интересный факт:
В современных автомобилях используются гибридные подшипники с керамическими шариками, которые уменьшают вес и повышают износостойкость. Например, в спорткарах Ferrari или Lamborghini для снижения веса двигателя применяют керамические подшипники в турбированных системах.
Велосипеды и роликовые коньки
| Элемент | Тип подшипника | Особенности |
|---|---|---|
| Колёсные ступицы | Шариковые (6005, 6802) | Высокая скорость, малое трение. |
| Педали | Игольчатые | Компактные, выдерживают высокие нагрузки при нажатии. |
| Рулевая колонка | Шариковые или конические | Позволяют поворачивать руль с минимальным усилием. |
| Подвеска | Резиновые вставки (не подшипники, но аналогичная функция) | Смягчают удары при езде по неровностям. |
Как выбрать подшипники для велосипеда?
- Для городских велосипедов → недорогие шариковые (например, 6802).
- Для горных велосипедов (MTB) → хромированные или керамические подшипники (лучше сопротивляются грязи).
- Для шоссейных велосипедов → легкие керамические подшипники (например, CeramicSpeed).
Сколько служат велосипедные подшипники?
- При правильном уходе (регулярная смазка, чистка) — 5 000–10 000 км.
- При плохом уходе — 1 000–3 000 км.
Поезда и самолёты
| Транспортное средство | Тип подшипника | Применение |
|---|---|---|
| Железнодорожные вагоны | Цилиндрические роликовые | Удерживают огромный вес поезда, снижают трение на рельсах. |
| Самолётные двигатели | Подшипники скольжения (масляные) и шариковые | Работают при экстремальных температурах и нагрузках. |
| Колеса самолётов | Большие радиальные | Выдерживают вес самолёта и амортизируют при посадке. |
| Турбины вертолётов | Специальные высокотемпературные | Обеспечивают плавное вращение лопастей. |
Интересный факт:
В самолётах Boeing 787 используются гибридные подшипники, которые на 30% легче традиционных, что снижает топливные расходы.
2. Подшипники в бытовой технике
Без подшипников бытовые приборы не смогли бы работать эффективно. Они обеспечивают вращение двигателей, уменьшают шум и продлевают срок службы устройств.
| Прибор | Тип подшипника | Роль |
|---|---|---|
| Стиральная машина | Радиально-упорные (в двигателе) | Обеспечивают вращение барабана и двигателя. |
| Холодильник | Шариковые (компрессор) | Поддерживают работу компрессора, который охлаждает воздух. |
| Пылесос | Игольчатые (в двигателе) | Снижают трение в электродвигателе, продлевают его жизнь. |
| Миксер, блендер | Шариковые (вал двигателя) | Позволяют лопастям вращаться с высокой скоростью. |
| Кондиционер | Роликовые (вентилятор) | Обеспечивают плавное вращение лопастей вентилятора. |
Проблемы с подшипниками в бытовой технике:
- Шум и вибрация → износ подшипников в двигателе (например, в стиральной машине).
- Перегрев → недостаток смазки в подшипниках компрессора холодильника.
- Заедание → попадание грязи в подшипники пылесоса.
Как продлить жизнь подшипникам в бытовой технике?
✔ Регулярная чистка (например, духовки, где подшипники вентилятора могут забиваться жиром).
✔ Смазка (если конструкция позволяет, можно добавить специальную смазку).
✔ Избегание перегрузок (не перегружать стиральную машину, чтобы не нагружать подшипники).
3. Подшипники в промышленности и тяжёлой технике
В промышленности подшипники работают в экстремальных условиях: высокие нагрузки, температура, пыль, вибрации. От их надёжности зависит работа всего оборудования.
| Оборудование | Тип подшипника | Условия эксплуатации |
|---|---|---|
| Дробёжные мельницы | Самоустанавливающиеся (сферические) | Выдерживают ударные нагрузки и неточности монтажа. |
| Электродвигатели | Радиально-упорные | Работают при высоких скоростях и нагрузках. |
| Подъёмные краны | Цилиндрические роликовые | Удерживают огромный вес грузов. |
| Металлорежущие станки | Шариковые и роликовые | Обеспечивают точность вращения шпинделей. |
| Энергия (ветрогенераторы) | Подшипники скольжения (масляные) | Работают в условиях постоянных вибраций и перепадов температур. |
Специальные подшипники для экстремальных условий:
- Морские подшипники → устойчивы к коррозии, работают в солёной воде.
- Атомные подшипники → выдерживают радиацию и высокие температуры.
- Подшипники для нефтегазовой промышленности → работают при температуре до 200°C и давлении до 1000 бар.
4. Подшипники в медицине и высоких технологиях
Даже в медицине и точной инженерной технике подшипники играют ключевую роль.
| Применение | Тип подшипника | Особенности |
|---|---|---|
| Искусственные суставы | Керамические или титановые | Биосовместимые, не вызывают отторжения организмом. |
| Томографы и рентгеновское оборудование | Магнитные или воздушные | Обеспечивают абсолютную точность и отсутствие вибраций. |
| Роботы-хирурги | Бесшумные керамические | Минимальные вибрации для точности операций. |
| Космические аппараты | Специальные вакуумные | Работают в условиях невесомости и экстремальных температур. |
Интересный факт:
В искусственных коленных суставах используются керамические подшипники, которые служат 20–30 лет без износа, в отличие от металлических, которые могут требуют замены через 10–15 лет.
5. Подшипники в спорте и развлечениях
Спорт и развлекательные устройства тоже не обходятся без подшипников.
| Область | Пример | Тип подшипника | Функция |
|---|---|---|---|
| Коньки | Лёд и роликовые | Игольчатые или шариковые | Уменьшают трение о лёд/ролик, повышают скорость. |
| Лыжи | Подшипники в креплениях | Шариковые или роликовые | Позволяют плавно скользить по снегу. |
| Аттракционы | Карусели, американские горки | Большие роликовые | Выдерживают вес множества людей. |
| Игрушки (роботы, машинки) | Удалённые управлению | Миниатюрные шариковые | Обеспечивают вращение колёс и рулей. |
Как влияют подшипники на спортивные результаты?
- В конькобежном спорте использование керамических подшипников может увеличить скорость на 0,5–1 секунду на 500 метров.
- В велоспорте качественные подшипники могут сократить время на дистанции на 5–10 секунд за счёт уменьшения сопротивления.
6. Инновационные подшипники будущего
Производители постоянно разрабатывают новые виды подшипников, чтобы сделать механизмы ещё более эффективными и долговечными.
А. Магнитные подшипники (бесконтактные)
- Как работают? Удерживают вращающийся вал магнитным полем, без физического контакта.
- Преимущества:
- Нет трения и износа (теоретически могут работать вечно).
- Идеальная точность (используются в точном оборудовании, например, в лабораториях).
- Применение:
- Центрифуги в медицинских лабораториях.
- Турбины ветрогенераторов.
- Авиадвигатели нового поколения.
Б. Графитовые и углеродные подшипники
- Материал: Графит или углеродные нанотрубки.
- Преимущества:
- Устойчивы к экстремальным температурам (до 500°C).
- Химически инертны (не реагируют с агрессивными средами).
- Применение:
- Химическая промышленность.
- Космическая техника.
- Ядерные реакторы.
В. Самосмазывающиеся подшипники
- Как работают? Имеют в составе специальные полимеры или металлы, которые выделяют смазку при трении.
- Преимущества:
- Не требуют регулярной смазки.
- Долгий срок службы (до 10–15 лет без обслуживания).
- Применение:
- Автомобильные двигатели.
- Подшипники вентиляторов.
- Медицинское оборудование.
Г. Наноподшипники
- Размер: Нанометры (в 10 000 раз тоньше человеческого волоса).
- Преимущества:
- Уменьшают трение до минимума.
- Повышают эффективность микроскопических механизмов.
- Применение:
- Чрезвычайно точные приборы (например, микроскопы).
- Роботы-микроскопы для хирургии.
- Электроника будущего (например, в квантовых компьютерах).
Как развивается рынок подшипников?
Мировой рынок подшипников растёт и оценивается в более 100 миллиардов долларов (по данным 2023–2024 годов). Основные тренды:
- Увеличение спроса на шариковые и роликовые подшипники (автомобили, промышленность).
- Развитие керамических и гибридных подшипников (аэрокосмическая отрасль, спорт).
- Автоматизация и IoT — умные подшипники с датчиками, которые отслеживают износ в реальном времени.
- Экологичные материалы — подшипники из переработанных металлов и биоразлагаемых полимеров.
Ведущие производители подшипников:
| Компания | Страна | Известные бренды | Область применения |
|---|---|---|---|
| SKF | Швеция | SKF, FAG | Промышленность, транспорт |
| NTN-SNR | Япония | NTN, SNR | Автомобили, авиация |
| NSK | Япония | NSK, INA | Точная механика, робототехника |
| Timken | США | Timken | Тяжёлая техника, энергетика |
| Schaeffler | Германия | INA, LuK | Автомобили, авиация |
Заключение: Почему подшипники так важны?
Подшипники — это невидимые герои современной техники. Они позволяют:
✅ Двигаться автомобилям, поездам, самолётам.
✅ Работать бытовой технике без шума и вибраций.
✅ Функционировать промышленным гигантам, не ломаясь под нагрузками.
✅ Сохранять точность в медицине и высоких технологиях.
Без них мир стоял бы — буквально! Ведь даже самое простое колесо без подшипника превратилось бы в неподвижную массу.
Что делать, если подшипник вышел из строя?
- Диагностика — определите, какой именно подшипник неисправен (шум, вибрация, нагрев).
- Замена — купите подходящий по размеру и типу подшипник (маркировка важна!).
- Смазка и чистка — после замены обязательно смажьте новый подшипник.
- Профилактика — регулярно проверяйте состояние подшипников в критически важных механизмах.
Полезные советы:
- Если вы самостоятельно ремонтируете технику, всегда держите при себе набор подшипников разных размеров.
- При покупке велосипеда или мотоцикла обращайте внимание на качество
