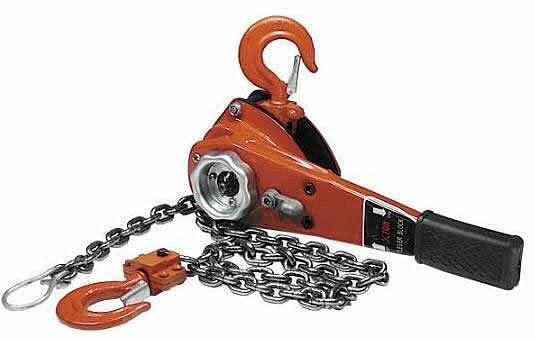

Рычажные тали: устройство, виды, преимущества и области применения

Рычажные тали — это один из самых распространённых видов грузоподъёмного оборудования, широко используемый в промышленности, строительстве, ремонте и других сферах. Благодаря своей простоте, надёжности и удобству в эксплуатации, они незаменимы для подъёма, перемещения и фиксации грузов различного веса и конфигурации.

В данной статье подробно рассмотрим устройство и принцип работы рычажных талей, их классификацию, основные преимущества и недостатки, сферы применения, а также критерии выбора и правила эксплуатации. Подробнее по ссылке: https://lebedki.by/tali/ruchnaya/rychazhnaya/

1. Введение

Подъём и перемещение тяжёлых грузов — одна из ключевых задач в производственной и строительной деятельности. Для решения этой задачи применяют разнообразные механизмы, среди которых особое место занимают рычажные тали. Они представляют собой компактные, надёжные и удобные в использовании устройства, способные обеспечить подъём грузов с минимальными усилиями со стороны оператора.

Рычажные тали часто называют ручными талями или рычажными лебёдками. Они позволяют осуществлять подъём и перемещение грузов с помощью системы рычагов и цепей, что обеспечивает значительное механическое преимущество.

2. Устройство и принцип работы рычажных талей

2.1. Основные компоненты

• Корпус — прочный металлический каркас, в котором размещены все механизмы.
• Рычаг (ручка) — элемент, с помощью которого оператор прикладывает усилие.
• Передаточный механизм — система шестерён и зубчатых колёс, обеспечивающая увеличение силы.
• Цепь грузовая — стальной цепной элемент, на который крепится груз.
• Крюк грузовой — устройство для крепления груза.
• Крюк подвесной — крепится к опорной конструкции, удерживает таль.
• Тормозной механизм — обеспечивает фиксацию груза в заданном положении.

2.2. Принцип работы

Работа рычажной тали основана на использовании механического преимущества рычага и зубчатой передачи. Оператор совершает возвратно-поступательные движения рычагом, передавая усилие на зубчатую передачу, которая, в свою очередь, вращает барабан с цепью. Это приводит к подъёму или опусканию груза, закреплённого на грузовом крюке.

Тормозной механизм автоматически фиксирует груз при прекращении движения рычага, предотвращая его случайное падение.

3. Виды рычажных талей

3.1. По грузоподъемности

• Лёгкие — до 0,5 тонны, используются для мелких работ и лёгких грузов.
• Средние — от 0,5 до 3 тонн, наиболее распространённые в промышленности.
• Тяжёлые — свыше 3 тонн, применяются для подъёма крупных и тяжёлых объектов.

3.2. По конструкции

• Одноручные — с одним рычагом, просты в управлении.
• Двуручные — оснащены двумя рычагами для более плавного и мощного подъёма.

3.3. По типу цепи

• Стандартные цепи — из высокопрочной стали, обеспечивают надёжность.
• Антикоррозийные — с защитным покрытием для работы во влажных или агрессивных средах.

3.4. По способу крепления

• Подвесные — крепятся к опорной конструкции при помощи крюка.
• Передвижные — оснащены механизмом для перемещения вдоль балки или рельса.

4. Преимущества рычажных талей

• Простота конструкции и обслуживания — минимум подвижных частей, лёгкий ремонт.
• Надёжность и долговечность — изготовлены из прочных материалов, устойчивы к износу.
• Компактность и мобильность — легко перемещаются и устанавливаются в ограниченных пространствах.
• Отсутствие необходимости в источнике питания — работают вручную, что удобно в полевых условиях.
• Высокая точность позиционирования груза — оператор может точно контролировать подъём и опускание.
• Экономичность — низкая стоимость по сравнению с электрическими и гидравлическими аналогами.

5. Недостатки и ограничения

• Ограниченная грузоподъёмность — ручной труд ограничивает максимальный вес.
• Зависимость от физической силы оператора — требует определённой подготовки и выносливости.
• Медленная скорость подъёма — по сравнению с моторизованными устройствами.
• Ограничения по высоте подъёма — цепи имеют фиксированную длину.
• Необходимость регулярного технического осмотра — для предотвращения износа и аварий.

6. Области применения

• Строительство — подъём строительных материалов и оборудования.
• Промышленность — монтаж и демонтаж узлов, перемещение деталей.
• Складские помещения — загрузка и разгрузка грузов.
• Сельское хозяйство — работа с тяжёлыми элементами техники и инвентаря.
• Ремонтные работы — подъём компонентов машин и механизмов.
• Транспорт и логистика — фиксация и перемещение грузов.

7. Критерии выбора рычажной тали

7.1. Грузоподъемность

Определяется максимальным весом груза, который необходимо поднимать. Важно выбирать таль с запасом прочности не менее 20-30%.

7.2. Высота подъёма

Зависит от условий работы и высоты опорной конструкции.

7.3. Тип цепи и защита от коррозии

Для работы в агрессивных условиях выбирают модели с антикоррозийным покрытием.

7.4. Способ крепления и мобильность

Для стационарных задач подходят подвесные тали, для перемещения — передвижные.

7.5. Эргономика и безопасность

Наличие удобного рычага, тормозного механизма и защитных элементов.

8. Правила эксплуатации и обслуживания

• Перед началом работы необходимо проверить исправность всех механизмов.
• Не допускается превышение номинальной грузоподъемности.
• Рычажные тали должны использоваться только по назначению.
• Регулярно смазывать цепь и подвижные части.
• Проводить периодические осмотры и техническое обслуживание.
• Обучать операторов правилам безопасной работы.
• Хранить в сухом и защищённом от пыли месте.

9. Популярные производители рычажных талей

• KITO (Япония) — лидер в производстве высококачественных талей.
• CM (Columbus McKinnon) (США) — широкий ассортимент и инновационные решения.
• TIRFOR (Франция) — известен своими компактными и надёжными моделями.
• Yale (США) — долговечные и удобные в эксплуатации.
• ABUS (Германия) — немецкое качество и точность изготовления.

10. Заключение

Рычажные тали — это надёжное и простое в использовании грузоподъёмное оборудование, которое остаётся востребованным несмотря на развитие электрических и гидравлических систем. Их преимущества — мобильность, экономичность и высокая точность управления — делают их незаменимыми в самых разных сферах деятельности.

Выбор подходящей рычажной тали требует учёта грузоподъёмности, высоты подъёма, условий эксплуатации и требований к безопасности. Правильная эксплуатация и своевременное техническое обслуживание значительно увеличивают срок службы оборудования и обеспечивают безопасность рабочих процессов.
