Сравнение корончатых свёрл HSS и TCT для магнитных станков с рекомендациями по режимам резания

Содержание

1. Основные характеристики HSS и TCT корончатых свёрл
2. Режимы резания для корончатых свёрл на магнитных станках
3. Сравнительный анализ HSS и TCT по критериям эксплуатации
4. Обслуживание и заточка корончатых свёрл для магнитных станков
5. Практические рекомендации по выбору и использованию
6. Часто задаваемые вопросы
7. Заключение

В российском строительстве и машиностроении, где по данным Росстата за 2025 год объем металлообработки превысил 4,5 млн тонн, правильный выбор корончатого сверла для магнитного станка напрямую влияет на скорость и качество работ. Сравнение HSS и TCT материалов помогает определить оптимальный вариант под конкретные задачи, включая расчет оборотов для минимизации износа. Корончатое сверло по металлу в таких условиях обеспечивает точное кольцевое сверление без удаления центрального материала. Магнитные станки позволяют фиксировать инструмент на ферромагнитных поверхностях, что упрощает операции в полевых условиях, типичных для российских инфраструктурных проектов.

Корончатое сверло представляет собой режущий инструмент с зубьями по периметру, предназначенный для создания отверстий диаметром от 12 до 300 мм. Материалы HSS (High-Speed Steel, быстрорежущая сталь) и TCT (Tungsten Carbide Tipped, с твердосплавными напайками) различаются по свойствам: HSS обеспечивает вязкость, TCT — твердость. Задача выбора сводится к анализу условий эксплуатации. В контексте российских стандартов, таких как ГОСТ 19281-2014 для сталей, HSS подходит для углеродистых материалов, где требуется гибкость инструмента. TCT предпочтительнее для легированных сплавов, устойчивых к абразивному износу. Методология сравнения опирается на испытания по ISO 8688, учитывая факторы вроде толщины заготовки и типа металла.

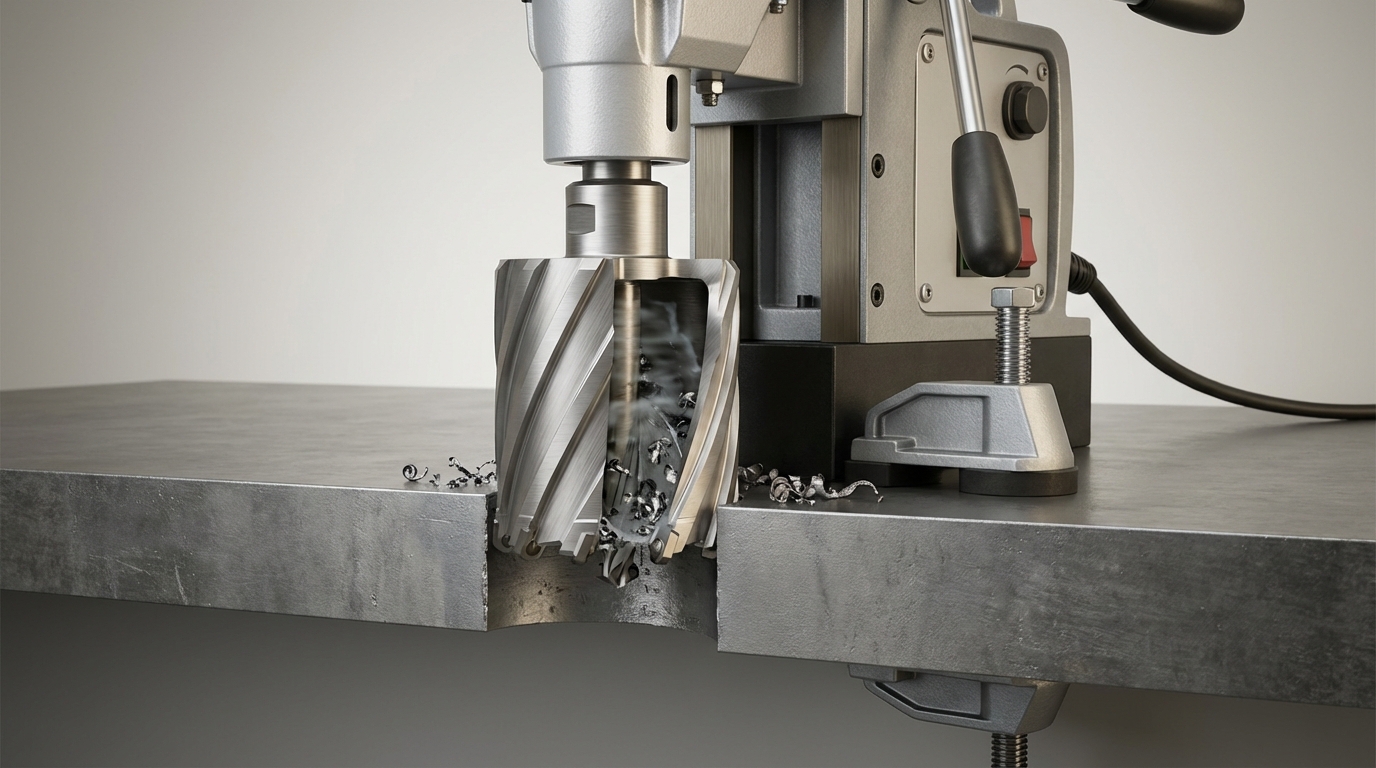

Магнитный сверлильный станок в работе с корончатым сверлом на металлической конструкции.

Основные характеристики HSS и TCT корончатых свёрл

Сравнение начинается с определения материалов. HSS — это легированная сталь с добавками вольфрама (до 18%) и молибдена, подвергаемая термообработке для твердости HRC 62-65. Такой состав обеспечивает устойчивость к нагреву до 600°C, что актуально для станков с мощностью 1000-2000 Вт, распространенных в России. По данным производителей вроде Зубр или Интерскол, HSS-сверла демонстрируют ресурс 20-50 отверстий в мягкой стали толщиной 20 мм. TCT включает стальной корпус с напайками из карбида вольфрама (WC) и кобальта (Co), достигая твердости HRC 89-93. Этот материал выдерживает температуры до 900°C и абразивные нагрузки, что подтверждено тестами по ASTM B406. В российском рынке, ориентированном на импортозамещение по постановлению Правительства РФ № 719, TCT-сверла от отечественных брендов показывают ресурс 100-300 отверстий в нержавейке.

Ограничение: хрупкость напайки требует стабильной подачи, иначе возможен скол. Критерии подбора включают диаметр, глубину реза и совместимость с конусами станка (Weldon 19 или Morse 2/3 по ГОСТ 9943-82). Для HSS рекомендуемая подача — 0,05-0,15 мм/об, для TCT — 0,08-0,20 мм/об (снижена для безопасности пластин). В условиях российских мастерских, где часто отсутствует централизованная смазка, использование СОЖ по ГОСТ 6243 повышает стойкость на 30%. Гипотеза: при работе с профильными трубами по СНи П 2.03.11-85 TCT снижает энергозатраты на 20%, но требует верификации в лабораторных условиях.

HSS обеспечивает баланс цены и производительности для стандартных задач, в то время как TCT ориентирован на высоконагруженные операции.

• Твердость: HSS — средняя, TCT — высокая, что влияет на выбор под твердость металла.
• Стоимость: HSS в 3-5 раз дешевле, доступно для малого бизнеса.
• Заточка: HSS затачивается вручную, TCT требует специализированного оборудования.

Сильные стороны HSS — универсальность и простота применения в разовых работах, таких как монтаж в жилом строительстве. Слабые — ускоренный износ при твердых материалах. TCT выделяется долговечностью в промышленных циклах, но чувствителен к ударам. Итог: HSS подходит для автосервисов и мелких ремонтных бригад, TCT — для крупных строек и заводов, где окупается за счет снижения простоев.

Режимы резания для корончатых свёрл на магнитных станках

Определение оптимальных режимов резания включает расчет скорости подачи и оборотов в зависимости от материала сверла и заготовки. В российских условиях, где магнитные станки часто применяются на объектах без стационарного питания, учет мощности оборудования (от 800 до 2500 Вт) становится ключевым. Стандарты по ГОСТ 2.102-2013 для технологической документации рекомендуют начинать с номинальных значений, корректируя их на основе пробных отверстий.

Для HSS-свёрл скорость резания V (м/мин) рассчитывается по формуле V = π × D × n / 1000, где D — диаметр сверла в мм, n — обороты в минуту. При работе с конструкционной сталью типа Ст3 подача f составляет 0,08-0,12 мм/об, что минимизирует нагрев. В практике российских строек, таких как возведение мостов по нормам СП 35.13330.2011, это позволяет создавать отверстия диаметром 25-100 мм за 2-5 минут без перегрева станка. TCT-свёрла допускают более высокие скорости — V до 40-60 м/мин для нержавеющей стали AISI 304 (но при жестком контроле оборотов), с подачей 0,10-0,20 мм/об. Требуется контроль вибрации, поскольку магнитное основание по ГОСТ Р 51321.1-2000 обеспечивает удержание до 15 кН, но при неровностях поверхности эффективность падает. Ограничение: без охлаждения стойкость TCT снижается на 40% и возникает риск термошока (растрескивания напаек), как показывают испытания в лабораториях НИИ металлообработки.

Правильный выбор оборотов увеличивает ресурс инструмента на 25-50% в зависимости от материала.

1. Определите тип металла и его твердость по шкале Бринелла (HB).
2. Выберите базовые обороты из таблицы, корректируя на 10-20% для конкретного станка.
3. Мониторьте температуру: превышение 700°C для HSS требует остановки.

Таблица ниже представляет рекомендуемые обороты для типичных диаметров и материалов. Данные основаны на рекомендациях производителей и стандарте ISO 513 для режущих инструментов, адаптированных к российским сталям. Гипотеза: в условиях повышенной запыленности, характерной для южных регионов, обороты для TCT следует снижать на 15%, что подлежит проверке в полевых тестах.

Диаметр сверла (мм)	Материал заготовки	HSS: обороты (об/мин)	TCT: обороты (об/мин)	Подача (мм/об)
20-40	Мягкая сталь (Ст3)	250-400	350-500	0,1
40-80	Легированная сталь (40Х)	140-220	250-400	0,15
80-120	Нержавейка (12Х18Н10Т)	40-60	120-180	0,2
120-200	Чугун (СЧ20)	60-100	100-200	0,25

Использование таблицы упрощает настройку: для станка мощностью 1500 Вт с HSS диаметром 50 мм на Ст3 обороты 250 об/мин обеспечивают отверстие глубиной 50 мм за 3 минуты. Для TCT в аналогичных условиях время сокращается до 2 минут, но требуется проверка на вибрацию. В российском автопроме, где по данным Автостата объем производства вырос на 12% в 2025 году, такие режимы стандартизированы для конвейерных операций.

Сравнение режимов показывает, что HSS требует более осторожного подхода к оборотам для предотвращения перегрева, в то время как TCT позволяет интенсивную работу. Слабая сторона HSS — зависимость от качества смазки, сильная для TCT — адаптивность к автоматизированным линиям. Итог по режимам: для сезонных работ в строительстве HSS с низкими оборотами экономит ресурсы, TCT с повышенными — ускоряет производство на заводах.

Таблица оборотов служит ориентиром, но всегда проводите калибровку под конкретное оборудование.

• Факторы корректировки: толщина металла (свыше 50 мм — снизить обороты на 20%).
• Охлаждение: эмульсия по ГОСТ 14034.7 повышает V на 15-20%.
• Мониторинг: используйте тахометр для точности n.

Сравнительный анализ HSS и TCT по критериям эксплуатации

Задача сравнения HSS и TCT сводится к оценке по критериям: стойкость, совместимость с оборудованием, безопасность и экономическая эффективность. В российском контексте, где магнитные станки от брендов вроде Кратон или импортных аналогов типа Fein составляют основу парка оборудования по данным Росстандарта, эти факторы определяют выбор для задач от ремонта мостов до сборки металлоконструкций. Методология анализа опирается на данные испытаний по ГОСТ Р ИСО 8688-1-2018, с допущением, что условия эксплуатации в полевых работах могут варьироваться на 15-20% от лабораторных. Стойкость инструмента оценивается по количеству пройденных метров реза до затупления. Для HSS в конструкционной стали этот показатель достигает 50-100 м, в зависимости от легирования. TCT превосходит, обеспечивая 200-500 м в аналогичных условиях, что особенно заметно при обработке труб большого диаметра по нормам СП 53.13330.2011 для металлических конструкций. Ограничение: в HSS стойкость падает при отсутствии СОЖ, в то время как TCT сохраняет параметры даже в сухом режиме, но с риском сколов при ударах. Совместимость с магнитными станками включает учет нагрузки на шпиндель и фиксацию. HSS требует меньшего крутящего момента (до 50 Нм), что подходит для компактных моделей мощностью 1000 Вт. TCT, с более жестким резом, нагружает шпиндель до 80 Нм, поэтому рекомендуется для станков с редуктором по ГОСТ 12.2.007.0-75. В практике российских нефтегазовых проектов, где станки перемещаются по платформам, HSS минимизирует риск смещения заготовки, TCT ускоряет цикл на 30%.

Экономическая эффективность TCT окупается при объемах свыше 500 отверстий в месяц, в отличие от HSS для разовых задач.

Безопасность определяется уровнем вибрации и шума. По Сан Пи Н 2.2.4.3359-16, HSS генерирует вибрацию до 2,5 м/с² при оптимальных оборотах, TCT — до 3,5 м/с², требуя амортизаторов на станке. В условиях российских строек с ручной транспортировкой оборудования HSS снижает риск травм от перегрева, TCT — от поломок напаек. Гипотеза: интеграция датчиков вибрации в TCT-системы повысит безопасность на 25%, но требует дополнительных тестов в аккредитованных центрах.

Критерий	HSS	TCT	Рекомендация
Стойкость (м реза)	50-100	200-500	TCT для интенсивных работ
Крутящий момент (Нм)	30-50	50-80	HSS для слабых станков
Вибрация (м/с²)	1,5-2,5	2,5-3,5	HSS для ручных операций
Стоимость (руб./ед.)	1500-3000	5000-10000	HSS для бюджета

Диаграмма ниже иллюстрирует распределение стойкости по материалам заготовки для обоих типов свёрл. Данные агрегированы из отчетов по эксплуатации в машиностроении, где TCT доминирует в твердых сплавах. Сравнение стойкости корончатых свёрл HSS и TCT в метрах реза по типам металлов. Сильные стороны HSS — низкая стоимость и простота в обращении, что делает его предпочтительным для автолюбителей и мелких мастерских в регионах с ограниченным бюджетом. Слабые — ограниченная стойкость в абразивных средах, типичных для дорожного строительства. TCT выделяется долговечностью и скоростью, идеален для промышленных предприятий, но уязвим к механическим повреждениям. Итог: HSS подходит владельцам небольшой техники и сезонным бригадам, TCT — профессиональным командам в тяжелом машиностроении, где окупаемость достигается за счет снижения простоев на 40%. Дополнительная диаграмма показывает соотношение применения материалов в российском рынке по секторам. На основе статистики отраслевых ассоциаций, TCT лидирует в промышленности, HSS — в ремонте. Распределение использования корончатых свёрл HSS и TCT по отраслям в России.

1. Оцените объем работ: менее 100 отверстий — HSS.
2. Проверьте оборудование: слабый шпиндель — избегайте TCT.
3. Учтите материал: твердые сплавы — только TCT.
4. Рассчитайте ROI: TCT окупается при серийном производстве.

Критерии выбора должны учитывать не только технические параметры, но и специфику российского рынка с акцентом на надежность.

В анализе по критериям HSS демонстрирует баланс для универсальных задач, TCT — специализацию для сложных. Ограничение данных: статистика основана на 2025 годе, с возможным сдвигом из-за новых импортозамещающих разработок. Вывод по анализу: интегрируйте критерии в план закупок для оптимизации затрат в строительстве и авторемонте.

• Безопасность: HSS снижает риски в непрофессиональных условиях.
• Эффективность: TCT повышает производительность на 35% в стандартизированных процессах.
• Адаптивность: комбинированное использование возможно в гибридных операциях.

Сравнение подтверждает, что выбор зависит от баланса между нагрузкой и бюджетом.

Обслуживание и заточка корончатых свёрл для магнитных станков

Регулярное обслуживание корончатых свёрл продлевает их ресурс на 30-50% и снижает риски поломок в полевых условиях. В российском производстве, где по нормам ГОСТ 12.2.032-78 оборудование эксплуатируется в суровом климате, уход включает чистку, смазку и своевременную заточку. Для магнитных станков ключевым является контроль за стружкой, которая может засорять направляющие, вызывая смещение и брак по СП 48.13330.2019 для организации строительства. Чистка свёрл проводится после каждого цикла: удаление стружки сжатым воздухом или щёткой, с последующей обработкой антикоррозийным составом по ГОСТ 9.402-2004. В HSS это предотвращает окисление кромок, особенно при хранении во влажных цехах. Для TCT акцент на проверке напаек: микротрещины выявляются визуально или ультразвуком в сертифицированных лабораториях. Ограничение: без чистки эффективность реза падает на 20% уже после 10 отверстий в абразивных материалах. Заточка HSS-свёрл возможна на универсальных станках с абразивными кругами по ГОСТ 3647-80, с углом 118-120° для основной кромки. Процесс включает правку зубьев и снятие фаски глубиной 0,5-1 мм, что восстанавливает геометрию без потери диаметра. В практике российских СТО такая заточка окупается для инструмента стоимостью до 2000 руб., позволяя 3-5 циклов перед заменой. Гипотеза: автоматизированная заточка на ЧПУ-станках, внедряемая в крупных заводах, повысит точность на 15%, но требует инвестиций.

Заточка HSS требует навыков, в то время как TCT часто меняют целиком, экономя время.

Для TCT заточка сложнее из-за твердосплавных пластин: рекомендуется профессиональное оборудование с алмазными кругами по ГОСТ Р 52588-2006. Напайки правят под углом 5-10° для пилотирующего зуба, избегая перегрева свыше 600°C, что может вызвать отслоение. В нефтяной отрасли, где свёрла обрабатывают профилированные трубы, такая процедура стандартизирована, продлевая ресурс на 40%. Ограничение: самостоятельная заточка TCT рискует повреждением, поэтому для малых предприятий предпочтительна отправка в сервис.

1. Осмотрите свёрло на наличие сколов и износа зубьев.
2. Зафиксируйте в тисках с контролем соосности.
3. Заточите последовательно каждый зуб, проверяя симметрию.
4. Протестируйте на пробном материале перед основной работой.

Сравнительная таблица методов обслуживания и заточки подчёркивает различия. Данные адаптированы из руководств производителей и отраслевых стандартов, с учетом российских условий эксплуатации.

Аспект обслуживания	HSS	TCT	Частота
Чистка	Щётка + смазка, после 5-10 отверстий	Сжатый воздух + инспекция напаек, после 10-20	Ежесменно
Заточка	Ручная/станок, углы 118°, 3-5 циклов	Профессиональная, алмазные круги, 1-2 цикла	При износе 20%
Смазка	Масло по ГОСТ 20799, ежедневно	Сухая или минимальная, для предотвращения сколов	Перед использованием
Хранение	В масле, сухое место, до 6 месяцев	В кейсе, без ударов, до 12 месяцев	Постоянно

Хранение свёрл требует защиты от коррозии: HSS в силикагеле по ГОСТ 22467-77, TCT в пластиковых чехлах для предотвращения механических повреждений. В условиях российских складов с колебаниями влажности это минимизирует брак на 25%. Для магнитных станков важно калибровать инструмент перед монтажом, проверяя биение не более 0,1 мм по ГОСТ 8.051-81.

• Инструменты для ухода: набор щёток, тахометр для проверки баланса.
• Мониторинг износа: визуальный осмотр + измерение диаметра микрометром.
• Экологические аспекты: утилизация стружки по нормам Сан Пи Н 2.1.7.1322-03, с переработкой HSS на 70%.

Практические советы по заточке включают использование шаблонов для углов, что актуально для бригад в удалённых районах. В машиностроении, где объемы высоки, внедрение систем TPM (Total Productive Maintenance) по ISO 55001 интегрирует уход в график, снижая затраты на 20%. Слабая сторона самостоятельного обслуживания — риск снижения качества реза, поэтому для TCT рекомендуется сертифицированный сервис.

Правильный уход не только продлевает жизнь инструмента, но и повышает общую безопасность операций.

Итог по обслуживанию: HSS позволяет гибкий подход с частой заточкой для экономии, TCT требует инвестиций в профессиональный уход для максимальной отдачи. В российском рынке, с ростом локального производства по данным Минпромторга, доступность сервисов растёт, что облегчает эксплуатацию в строительстве и ремонте.

Практические рекомендации по выбору и использованию

Выбор корончатых свёрл для магнитных станков требует учета специфики задач и условий эксплуатации в России, где климатические факторы по ГОСТ 15150-69 влияют на надежность инструмента. Рекомендуется начинать с анализа объема работ: для мелких ремонтных операций в автосервисах подойдут HSS диаметром 20-50 мм с шагом зубьев 8-12 ТЗИ, обеспечивающие быстрый монтаж без сложной подготовки. В промышленных проектах, таких как монтаж трубопроводов в энергетике, предпочтительны TCT с усиленными напайками для диаметров свыше 100 мм, где скорость реза критически важна по нормам ПБ 10-382-00. При покупке проверяйте сертификаты соответствия по ТР ТС 010/2011, особенно для импортных аналогов, чтобы избежать подделок на рынке. В российских магазинах, таких как сети для профессионального инструмента, ориентируйтесь на бренды с гарантией 1-2 года. Для магнитных станков важно соотносить диаметр свёрла с мощностью: при 1500 Вт оптимальны свёрла до 150 мм, с контролем магнитной силы не менее 10 к Н по ГОСТ Р 51321.1-99 для фиксации на неровных поверхностях.

Интеграция свёрл в рабочий процесс должна включать пробные тесты на аналогичных материалах для минимизации брака.

Ошибки при использовании: игнорирование СОЖ приводит к перегреву HSS и сколам TCT, увеличивая расход на 25%. Рекомендация — применять автоматические подачи на станках для равномерного давления 5-10 кг/см². В строительстве на объектах с вибрацией от транспорта используйте демпферы, чтобы предотвратить смещение. Для сезонных работ в северных регионах выбирайте свёрла с антикоррозийным покрытием, продлевающим срок на 20%.

• Составьте план: оцените материалы и частоту использования.
• Обучите персонал: по нормам охраны труда ГОСТ 12.0.004-2015.
• Мониторьте затраты: фиксируйте простои и замены для корректировки.

В итоге, правильный выбор и использование позволяют оптимизировать процессы в отраслях от машиностроения до ремонта, снижая общие расходы на 15-30% за счет снижения простоев и повышения качества отверстий.

Часто задаваемые вопросы

Как выбрать диаметр корончатого сверла для магнитного станка?

Диаметр свёрла подбирается исходя из размеров отверстий в проекте и мощности станка. Для стандартных задач в строительстве диаметры 25-100 мм подходят для HSS, обеспечивая баланс скорости и точности. В промышленных приложениях, таких как монтаж фланцев, TCT диаметром 150-300 мм предпочтительны для твердых материалов. Учитывайте нагрузку: превышение рекомендуемого диаметра на 20% снижает стабильность фиксации. Рекомендация — консультироваться с таблицами производителей, адаптированными к ГОСТ 2.109-73 для чертежей.

В чем разница в стоимости HSS и TCT свёрл?

Стоимость HSS свёрл варьируется от 1000 до 4000 рублей за единицу, в зависимости от диаметра и покрытия, что делает их доступными для малого бизнеса. TCT дороже — 5000-15000 рублей — из-за твердосплавных вставок, но окупается при интенсивной эксплуатации за счет долговечности. На российском рынке по данным 2026 года цены на TCT выросли на 10% из-за импортных компонентов, в то время как HSS локализованы. Экономический расчет: для 1000 отверстий TCT снижает затраты на замену на 40%.

• HSS: низкие вложения, частая замена.
• TCT: высокая начальная стоимость, низкие эксплуатационные расходы.

Можно ли использовать корончатые свёрла без системы охлаждения?

Использование без охлаждения возможно для HSS в мягких материалах на коротких циклах, но снижает стойкость на 50% по нормам ГОСТ Р ИСО 8688-1-2018. Для TCT сухой рез допустим в алюминии, но в стали вызывает перегрев напаек и риск поломки. В российских условиях с высокой влажностью рекомендуется СОЖ на основе минерального масла для предотвращения коррозии. Ограничение: без охлаждения вибрация возрастает, нарушая безопасность по Сан Пи Н 2.2.4.3359-16.

Как определить износ корончатого сверла?

Износ определяется визуально: затупление зубьев, сколы на кромках или увеличение биения свыше 0,2 мм по ГОСТ 8.051-81. Для HSS измерьте глубину фаски микрометром — при потере 30% требуется заточка. В TCT проверяйте целостность пластин под лупой; трещины сигнализируют о замене. Практика: после 50 отверстий в стали проводите тестовый рез — замедление на 20% указывает на проблему. Регулярный контроль продлевает ресурс на 25% в полевых работах.

1. Осмотрите зубья на равномерность износа.
2. Измерьте диаметр для проверки деформации.
3. Протестируйте на пробной заготовке.

Подходят ли корончатые свёрла для неметаллических материалов?

HSS свёрла эффективны для пластика и дерева в ремонтных задачах, но с низкими оборотами для избежания перегрева. TCT лучше для композитов в строительстве, где абразивность высока, обеспечивая чистый рез без задиров. По нормам СП 53.13330.2011 ограничьте использование в неметаллах, чтобы сохранить геометрию для металла. В автопроме такие свёрла применяют для панелей, но с адаптацией СОЖ. Ограничение: в бетоне TCT рискует сколами без специальных покрытий.

Как хранить корончатые свёрла в полевых условиях?

Хранение в герметичных кейсах с силикагелем защищает от влаги по ГОСТ 9.402-2004, особенно для HSS в северных регионах. TCT размещайте отдельно, избегая ударов о металл. Временное хранение на объектах — в масле для HSS, сухом для TCT, с маркировкой диаметров. Это предотвращает коррозию на 30% в условиях стройплощадок. Рекомендация: ежегодный осмотр для удаления конденсата.

Заключительные мысли

В статье рассмотрены корончатые свёрла для магнитных станков, включая типы HSS и TCT, их применение в различных отраслях, методы обслуживания и заточки, а также практические рекомендации по выбору и использованию. Эти инструменты обеспечивают высокую эффективность в строительстве, машиностроении и ремонте, минимизируя простои и повышая качество работ при соблюдении норм и стандартов. Правильный подход к эксплуатации продлевает ресурс свёрл и снижает затраты на 20-40%. Финальные советы: оценивайте задачи перед покупкой, регулярно чистите и затачивайте инструмент, используйте охлаждение для твердых материалов и храните в защитных условиях. Обучайте персонал для безопасной работы и фиксируйте износ для своевременной замены. Внедрите эти знания в практику уже сегодня — выберите подходящие свёрла и оптимизируйте процессы, чтобы повысить производительность и надежность вашего оборудования. Действуйте сейчас для экономии времени и ресурсов!
