Вентиляция парной с электрической печью где разместить приток и вытяжку для равномерного прогрева

Электрическая печь нагревает воздух и камни, но не обеспечивает приток кислорода и удаление влаги сама по себе. Без организованного воздухообмена верх парной может быстро перегреваться, у пола сохранится холодная зона, а посетители будут ощущать духоту даже при формально нормальной температуре.

Мощность, конструкция корпуса и способ установки влияют на движение конвекционных потоков. При выборе оборудования полезно заранее сопоставить характеристики моделей на странице https://pechi-sangens.ru/catalog/elektricheskie-pechi, а затем проектировать приток, вытяжку и положение датчика по инструкции конкретной печи и выбранному типу вентиляции.

Рабочая схема должна подавать свежий воздух, проводить его через зону нагрева и дыхания людей, удалять отработанный воздух и позволять высушить помещение после процедур. Просто два отверстия в противоположных стенах этой задачи не гарантируют. Значение имеют их высота, направление струи, свободное сечение каналов и перепад давления.

Короткий ответ

При механической вентиляции приток обычно подают в верхнюю часть рядом с печью или над ней так, чтобы струя не охлаждала температурный датчик. Вытяжку размещают низко, вдали от печи, часто под полками. При естественной схеме приток чаще располагают ниже или рядом с нагревателем, а вытяжное отверстие — у пола на удалении. Отдельный верхний клапан используют для просушки и держат закрытым во время прогрева, если проект не предусматривает иной режим.

Положение отверстий нельзя выбирать отдельно от работы соседних помещений. Вытяжка может находиться в самой парной либо в моечной, куда воздух проходит через зазор под дверью. Во втором случае нужна механическая тяга и достаточное свободное сечение переточного пути. Для конкретной печи также соблюдают минимальное расстояние между приточным клапаном и датчиком температуры.

Зачем вентиляция нужна при отсутствии горения

У электрической печи нет топки, поэтому ей не нужен воздух для сжигания топлива и дымоход. Из этого иногда делают неправильный вывод, что парную достаточно проветрить после использования. Во время процедур люди потребляют кислород и выделяют углекислый газ, тепло и влагу. Отделочные материалы и нагретая пыль также влияют на качество воздуха.

Вентиляция решает несколько задач:

• подает наружный или подготовленный свежий воздух;
• перемешивает холодный приток с нагретым воздухом возле печи;
• проводит воздух через зону, где находятся головы посетителей;
• удаляет углекислый газ, запахи и избыток влаги;
• выравнивает температуру по площади и высоте;
• сушит стены, полки и пространство под настилом после сеанса.

Сильный вентилятор сам по себе не обеспечивает результат. Если приток и вытяжка расположены рядом, свежий воздух уходит кратчайшим путем, не доходя до полков. Если вытяжка только под потолком, она быстро удаляет самый горячий воздух и увеличивает расход энергии, а нижняя зона остается плохо проветриваемой.

Естественная и механическая схема

Естественная вентиляция работает за счет разницы температур и давления. Ее эффективность зависит от высоты каналов, погоды, ветра, герметичности здания и состояния соседних помещений. В небольшой отдельно стоящей бане она может быть достаточной, если каналы спроектированы правильно и имеют устойчивую тягу.

Механическая вентиляция использует вентилятор на вытяжке, притоке или в обеих частях системы. Она позволяет задать расход независимо от погоды и лучше подходит для герметичных современных саун, помещений внутри дома и коммерческих объектов. Однако систему нужно балансировать: избыточное разрежение способно подсасывать воздух из нежелательных зон, а чрезмерный приток создает сквозняк и охлаждает датчик.

Схема	Типичное положение притока	Типичное положение вытяжки	Основное условие
Естественная	Низко, под печью или рядом с ней	Низко и как можно дальше от печи, с работоспособным каналом	Достаточная устойчивая тяга при разных погодных условиях
Механическая вытяжка	В верхней части рядом с печью либо по схеме производителя	Низко на противоположной стороне, часто под полком	Расход и разрежение отрегулированы, датчик не охлаждается струей
Вытяжка через моечную	Приток в парной по выбранной схеме	Переток под дверью и механическая вытяжка из смежного помещения	Достаточный дверной зазор и постоянно доступный путь воздуха
Режим просушки	Рабочий приток или открытая дверь после процедур	Отдельный верхний клапан либо усиленная вытяжка	Во время парения сушильный клапан работает только по проектному алгоритму

Таблица показывает распространенную логику, а не универсальную монтажную схему. Инструкции конкретных печей могут задавать иное положение притока, особенно при выносном температурном датчике и встроенной установке.

Как определить необходимый расход воздуха

Для предварительной оценки используют кратность воздухообмена: объем парной умножают на число полных смен воздуха в час. В рекомендациях производителей электрических саун встречается ориентир около шести обменов в час. Для помещения объемом 10 м³ это соответствует примерно 60 м³/ч, для 15 м³ — около 90 м³/ч.

Расчетный расход не равен цифре на коробке вентилятора. Паспортная производительность часто указана при свободном выбросе, без сопротивления канала. Повороты, решетки, обратный клапан, шумоглушитель и длинная труба снижают фактический поток. Вентилятор подбирают по рабочей точке на аэродинамической характеристике, а после монтажа расход измеряют.

Кратность является начальным ориентиром. В коммерческой парной учитывают максимальное число посетителей, продолжительность сеансов, открывание двери и требования проекта здания. Слишком малый расход вызывает духоту и сырость, слишком большой увеличивает теплопотери и может создать неприятное движение воздуха.

Регулирование полезнее постоянной работы на максимуме. Во время прогрева расход можно уменьшать в пределах разрешенного режима, во время посещения поддерживать расчетный, а после процедур увеличивать для просушки. Автоматика не должна полностью закрывать необходимый приток при включенной печи.

Приток при естественной вентиляции

В естественной схеме свежий воздух обычно вводят в нижней части, под печью или рядом с ней. Холодный поток попадает в конвекционный контур нагревателя, смешивается с теплым воздухом и поднимается. Производители часто рекомендуют диаметр приточного отверстия порядка 50–100 мм для типовой небольшой сауны, но фактическое сечение определяют расчетом и конфигурацией канала.

Решетка не должна уменьшать живое сечение в несколько раз. Мелкая сетка быстро забивается пылью, а декоративный клапан с узкой щелью создает большое сопротивление. Если наружный канал проходит через холодную стену, предусматривают утепление и защиту от конденсата.

Подача непосредственно с улицы дает холодный воздух и сильнее зависит от ветра. Иногда приток организуют из смежного помещения, в которое свежий воздух уже поступает через общую вентиляцию здания. Тогда необходимо подтвердить, что смежная зона действительно получает наружный воздух, а не замкнуто рециркулирует его.

Низкое положение притока не означает, что отверстие можно полностью спрятать за глухой облицовкой печи. Воздух должен свободно поступать к нижней части корпуса. Съемная решетка нужна для очистки, поскольку пыль возле пола постепенно снижает расход.

Приток при механической вентиляции

При механической схеме производители нередко рекомендуют размещать приток в верхней части рядом с электрической печью. Струя свежего воздуха смешивается с восходящим горячим потоком и распределяется по парной. Такая схема работает только при заданном давлении и правильном направлении диффузора.

Критическая точка — температурный датчик. Холодная струя, попадающая на него, занижает показания. Автоматика продолжает подачу мощности, хотя другие части парной уже перегреты. Это ухудшает комфорт, ускоряет износ нагревателей и может задержать реакцию ограничителя температуры.

Расстояние между клапаном и датчиком устанавливает инструкция. Оно зависит от типа диффузора. Ненаправленный клапан распространяет воздух во все стороны и обычно требует большего удаления. Направленный диффузор можно располагать ближе, если его поток гарантированно отвернут от датчика и оба элемента установлены на предусмотренных поверхностях.

Приточный воздух не направляют прямо на верхний полок. При высокой температуре даже умеренная скорость ощущается как резкий локальный холод. Диффузор должен смешивать поток до того, как он достигнет зоны головы и плеч посетителя.

Где разместить вытяжку

Для равномерного прогрева рабочую вытяжку обычно располагают низко и на удалении от печи. Воздух проходит от притока через верхнюю и жилую зоны, опускается и удаляется под полками. Такое движение уменьшает застой возле пола и позволяет использовать тепло до выброса наружу.

Высота решетки зависит от схемы. Ее могут устанавливать у пола, под нижним полком или в вертикальном канале с забором из нижней зоны. Важно не закрыть отверстие сплошным настилом, коробом или запасом банных принадлежностей. Доступ для очистки сохраняют.

Вытяжной вентилятор стараются вынести из самой горячей зоны. Если двигатель находится в канале возле парной, его температурный класс и влагозащита должны соответствовать реальным условиям. Обычный бытовой вентилятор, рассчитанный на ванную комнату, может не выдержать температуру воздуха из сауны. Часто применяют удаленную установку вентилятора с термостойким участком канала.

Выброс не направляют в чердак, межстенное пространство или под кровлю. Влажный воздух должен уходить наружу по герметичному утепленному каналу. Иначе конденсат увлажняет строительные конструкции, а сама парная после выключения печи сохнет хуже.

Вытяжка через зазор под дверью

В некоторых проектах воздух из парной перетекает в моечную или коридор через щель под дверью, а удаляется общей механической вытяжкой. Такая схема уменьшает количество каналов в парной, но работает только при гарантированном расходе в смежном помещении.

Производители могут требовать зазор под дверью не менее 100 мм, если вытяжное отверстие находится в моечной. Этот размер нельзя считать универсальным: учитывают ширину двери, требуемый расход, порог, решетку и перепад давления. Проверяется свободная площадь всего переточного сечения.

Дверь не должна герметично прижиматься к порогу, если щель является частью вентиляции. Коврик и деревянный трап не должны перекрывать путь воздуха. При выключенном вентиляторе воздухообмен резко падает, поэтому его работу связывают с режимом использования парной или контролируют отдельно.

Нужно также оценить направление запахов и влаги. Если вытяжка смежной комнаты слабее других систем дома, воздух может двигаться обратно. Балансировку выполняют при закрытых окнах и дверях в тех режимах, в которых здание будет эксплуатироваться.

Верхний клапан для просушки

Отдельное отверстие под потолком или высоко на стене удобно для быстрого удаления горячего влажного воздуха после процедур. Во время прогрева и парения его часто держат закрытым, чтобы не создавать короткий путь от верхней зоны наружу. После выключения печи клапан открывают вместе с рабочей вытяжкой либо оставляют дверь открытой по предусмотренному алгоритму.

Сушильный клапан не заменяет рабочую вентиляцию. Если использовать только его, во время сеанса свежий воздух может не проходить через зону дыхания, а тепло будет уходить слишком быстро. Разделение функций делает систему понятнее: нижняя вытяжка обслуживает людей, верхняя помогает высушить помещение.

В холодном климате канал утепляют и защищают от обратной тяги. Конденсат не должен стекать на вагонку или в печь. Положение ручки выбирают так, чтобы клапан можно было открыть после использования, не поднимаясь над горячим корпусом.

Как вентиляция влияет на равномерность температуры

В парной всегда существует вертикальный градиент: горячий воздух поднимается, нижняя зона остается прохладнее. Полностью устранить его невозможно и не требуется. Задача вентиляции — не допустить ситуации, когда у головы слишком жарко и душно, а ноги находятся в неподвижном холодном слое.

Правильно введенный приток вовлекается в конвекцию печи. Вытяжка на противоположной стороне заставляет поток пересечь помещение. Открытые пространства под полками позволяют воздуху вернуться к нижней решетке. Если нижний ярус зашит глухо, там образуется застой и древесина хуже сохнет.

Массивная печь и большая загрузка камней создают более инерционный тепловой режим, но не исправляют неудачную вентиляцию. Увеличение мощности тоже не решает духоту. Оно быстрее нагревает верх, одновременно усиливая перепад по высоте. Сначала исправляют направление и расход воздуха, затем оценивают достаточность нагревателя.

Стеклянная дверь и холодные наружные стены формируют нисходящие потоки. Возле них воздух остывает и опускается. Расположение вытяжки и полков должно учитывать эту циркуляцию, иначе холодный поток проходит по ногам посетителей, а свежий воздух остается в другой части комнаты.

Связь притока с датчиком и автоматикой

Температурный датчик устанавливают строго по схеме печи. Его задача — измерять представительную температуру и вовремя ограничивать нагрев. Место, удобное с точки зрения проводки, может быть неправильным с точки зрения воздушных потоков.

Датчик не размещают в углу, где воздух обычно горячее, возле двери или стекла, где он холоднее, и в прямой струе притока. Нежелательно также закрывать его декоративной решеткой. Если производитель допускает монтаж на стене или потолке в зависимости от расстояния до печи, выбирают вариант, соответствующий фактической установке.

После изменения вентиляции положение датчика проверяют повторно. Замена круглого ненаправленного клапана на щелевой диффузор меняет дальность и направление струи. Увеличение скорости вентилятора также способно создать воздействие, которого не было при приемке.

Признаком проблемы может быть ситуация, когда пульт показывает умеренную температуру, а древесина высоко на противоположной стене заметно перегревается. Другой симптом — частое срабатывание ограничителя после открытия приточного клапана. Диагностика должна включать измерение распределения температуры и фактического расхода воздуха.

Каналы решетки и регулировка

Сечение канала выбирают по расчетному расходу и допустимой скорости. Слишком узкий воздуховод увеличивает шум и сопротивление. Попытка компенсировать это мощным вентилятором создает свист на решетке и сквозняк. Обычно эффективнее увеличить сечение и работать на меньшей скорости.

Канал делают по возможности коротким и плавным. Каждый резкий поворот и переход уменьшает производительность. Гибкую гофру не растягивают произвольной петлей: неровные стенки создают сопротивление, собирают загрязнения и усложняют очистку. Материалы возле горячей зоны должны выдерживать температуру и влажность.

Регулировочный клапан нужен для балансировки, но пользователь не должен случайно закрывать систему полностью при работающей печи. Положение штатного режима можно отметить. В коммерческом объекте доступ к настройке ограничивают, чтобы посетители не меняли расход из-за кратковременного ощущения прохлады.

Обратный клапан предотвращает поступление холодного воздуха через вытяжку при выключенной системе, однако его сопротивление учитывают при подборе вентилятора. В мороз он может обмерзать из-за влажного воздуха. Канал проектируют с теплоизоляцией, герметичными стыками и возможностью обслуживания.

Как уменьшить шум и сквозняк

Шум появляется из-за высокой скорости, турбулентности на решетке, вибрации вентилятора и передачи звука по жесткому каналу. Увеличенное сечение, плавные повороты и работа вентилятора в средней части диапазона обычно дают лучший результат, чем маленький канал с максимальными оборотами.

Вентилятор устанавливают на виброразвязке, а между ним и строительными конструкциями используют подходящие гибкие вставки. Шумоглушитель размещают в доступной зоне и проверяют на устойчивость к температуре и влаге. Нельзя использовать внутри горячего канала материал, который разрушается или выделяет запах при нагреве.

Сквозняк уменьшают правильным направлением притока и распределением воздуха, а не полным закрытием клапана. Щелевой диффузор или решетка с регулируемыми ламелями помогает направить струю к печи и от людей. После регулировки убеждаются, что датчик также остается вне потока.

Вентиляция в разных режимах парения

В сухой сауне высокая температура сочетается с относительно низкой влажностью. Воздухообмен должен удалять углекислый газ и сохранять комфорт без чрезмерного выброса тепла. При кратковременной подаче воды влажность резко возрастает, поэтому система должна выдерживать такие пики и не образовывать конденсат в холодных каналах.

В мягком банном режиме температура ниже, а влаги больше. После сеанса особенно важна просушка пространства под полками, стен и потолка. Слабый поток, достаточный для людей во время посещения, может быть недостаточен для быстрого удаления остаточной влаги. Поэтому предусматривают отдельный усиленный режим.

Коммерческая парная работает дольше и чаще открывается. Расход воздуха рассчитывают по загрузке, а не только по объему. Автоматика может изменять скорость вентилятора по расписанию, но датчики влажности и качества воздуха устанавливают в зонах, где они рассчитаны на температуру. Обычный комнатный датчик под потолком парной быстро выйдет из строя и даст недостоверные показания.

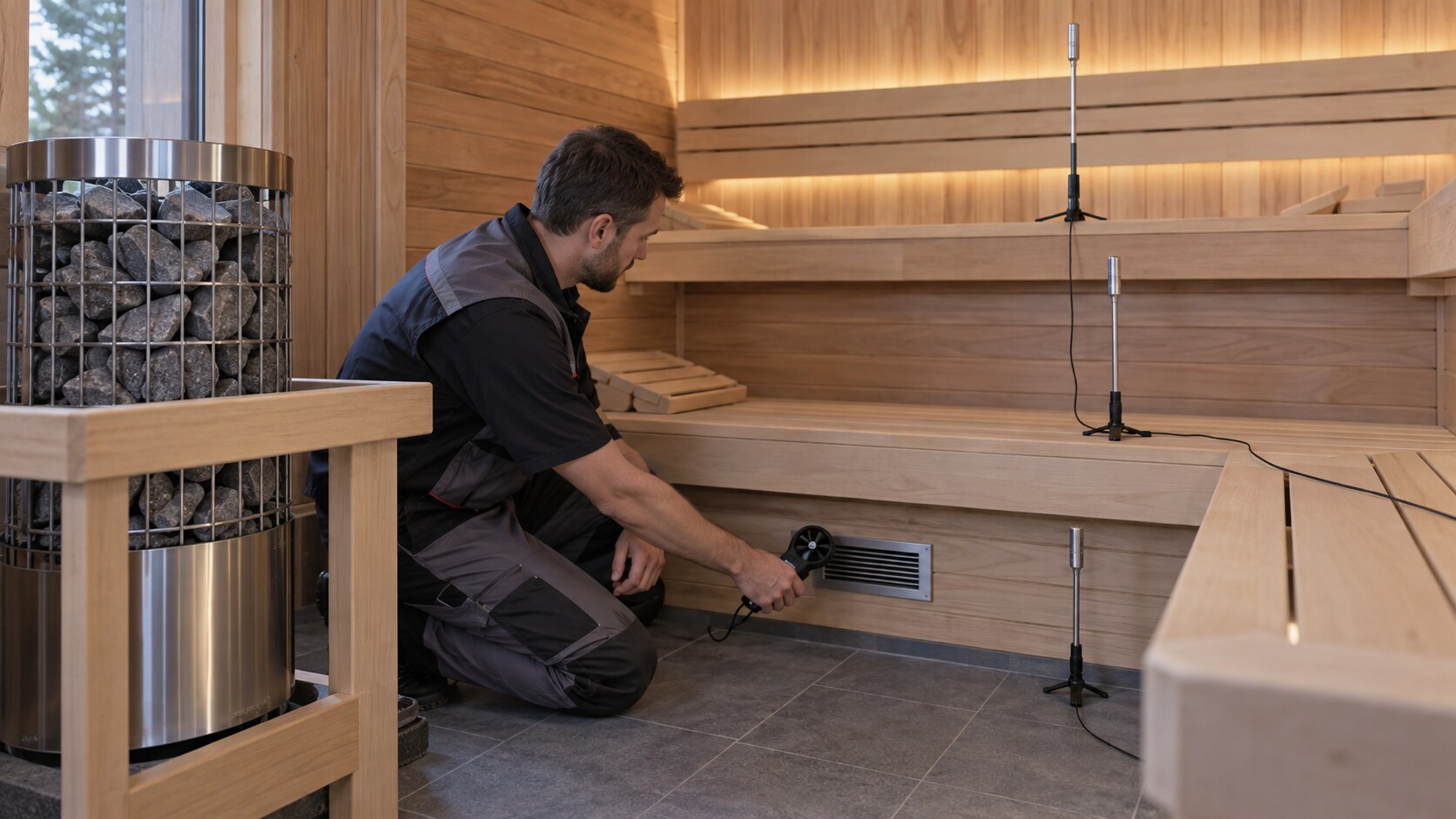

Как проверить готовую систему

Проверку проводят после установки печи, полков, двери и решеток. До отделки можно убедиться лишь в проходимости каналов; окончательное распределение воздуха зависит от всех элементов интерьера. Сначала измеряют фактический расход на притоке и вытяжке, затем оценивают направление струй.

Парную прогревают до рабочего режима и выдерживают достаточно долго, чтобы нагрелись камни и конструкции. Температуру измеряют в нескольких точках: у верхнего полка на уровне головы, у ног, возле двери, в удаленном углу и рядом с датчиком. При этом датчики и приборы должны быть рассчитаны на соответствующую температуру.

Полезно провести испытание при разной скорости вентилятора и закрытом или открытом сушильном клапане. Оценивают не только градусы, но и ощущения нескольких людей: духоту, холодную струю, шум, запахи. Дымовой тест допустим только безопасным профессиональным средством и при выключенной печи; применять горючие дымовые составы в парной нельзя.

После процедур проверяют скорость высыхания нижней стороны полков, углов и пола. Если верх быстро становится сухим, а под настилом надолго остается влажность, нижний поток недостаточен или путь к вытяжке перекрыт. Решение ищут в распределении воздуха, а не только в увеличении температуры просушки.

Признаки неправильной вентиляции

• При нормальной температуре быстро возникает ощущение духоты.
• Верхний полок перегрет, а ноги остаются в выраженно холодной зоне.
• Печь долго работает на полной мощности после открытия притока.
• Ограничитель температуры периодически срабатывает без перегрева в зоне датчика.
• Из приточной решетки чувствуется сильная холодная струя на посетителей.
• На вытяжке слышен свист, хотя измеренный расход невелик.
• Конденсат появляется на канале, вокруг клапана или в соседней конструкции.
• Нижняя сторона полков и углы долго не высыхают.
• Запахи из моечной или санузла поступают обратно в парную.
• При закрывании двери резко меняется тяга или вентилятор начинает шуметь.

Каждый симптом имеет несколько возможных причин. Например, холодные ноги возникают из-за слабого перемешивания, большой площади стекла, негерметичной двери или чрезмерного низкого притока. Поэтому регулировку начинают с измерений и проверки схемы, а не с переноса первой попавшейся решетки.

Частые ошибки

• Естественный приток располагают высоко, копируя схему механической вентиляции.
• Приток и вытяжку ставят рядом, создавая короткое замыкание воздушного потока.
• Производительность вентилятора выбирают только по максимальной цифре без учета сопротивления канала.
• Обычный вентилятор для ванной устанавливают в горячую вытяжную зону.
• Приточную струю направляют на температурный датчик.
• Пространство под полками зашивают и перекрывают путь к нижней вытяжке.
• Верхний сушильный клапан оставляют полностью открытым во время прогрева.
• Вытяжной воздух выпускают на чердак или внутрь стены.
• Переток под дверью закрывают порогом, ковриком или трапом.
• После замены печи или изменения полков вентиляцию не балансируют повторно.

Что заложить в проект

На плане указывают объем парной, максимальное число посетителей, тип печи, положение корпуса и датчика, расчетный расход воздуха, размеры и высоты всех отверстий. Отдельно показывают направление приточной струи, вытяжной канал, место вентилятора, обратного клапана, шумоглушителя и точки обслуживания.

В спецификации фиксируют температурный диапазон оборудования, материал воздуховодов, степень защиты электрических компонентов и алгоритм управления. Для вентилятора предусматривают отдельную защищенную линию и возможность отключения при обслуживании. Управляющие устройства выносят из горячей зоны, если они не рассчитаны на нее.

Нужен сценарий для каждого режима: предварительный прогрев, посещение, подача воды, окончание сеанса и просушка. Пользователю должно быть понятно, какие клапаны открыты и с какой скоростью работает вентилятор. Система, требующая каждый раз угадывать положение трех заслонок, редко эксплуатируется правильно.

Итог

Равномерный прогрев получается, когда свежий воздух вовлекается в поток от электрической печи, проходит через зону людей и удаляется из нижней удаленной части парной. При естественной вентиляции приток обычно размещают ниже или рядом с нагревателем. При механической подаче его можно поднять выше, но струя не должна охлаждать температурный датчик. Верхнее отверстие чаще выполняет функцию просушки, а не основной вытяжки во время процедур.

Расход рассчитывают по объему и загрузке, затем проверяют после монтажа. Работоспособность подтверждают измерением потока, картой температур и фактическим высыханием конструкций. Такая настройка позволяет получить свежий воздух без сквозняка, уменьшить перепад между полками и не заставлять печь компенсировать ошибки вентиляции лишней мощностью.
