Датчики в бетоне: как контролировать твердение и определять срок ввода пола в работу

Возраст бетона не определяет его готовность к нагрузке. При разной температуре прочность набирается с разной скоростью. Датчики записывают температуру, а метод зрелости помогает оценить прочность.

Что измеряет датчик

Датчик твердения регулярно измеряет температуру бетона. Он не измеряет прочность напрямую. Температуру и время преобразуют в показатель зрелости.

Зрелость сопоставляют с прочностью конкретной смеси. При изменении состава прежняя калибровка может стать недействительной.

Как строят калибровочную зависимость

Из рабочей смеси изготавливают серию образцов. Записывают их температуру и испытывают прочность в назначенные сроки. Зрелость каждого образца связывают с его прочностью.

Кривая охватывает диапазон от ранних операций до эксплуатационной нагрузки. На объекте оценку подтверждают предусмотренными испытаниями.

Решение Какие данные нужны Кто задаёт критерий Начало отделки Температура, состояние поверхности и схватывание Технолог бетонных работ Нарезка швов Ранняя прочность и отсутствие выкрашивания Проект и технологический регламент Открытие пешего доступа Минимальная прочность и состояние поверхности Ответственный за производство работ Движение техники Фактическая прочность и расчётная нагрузка Проектировщик конструкции Монтаж стеллажей Прочность плиты и условия анкеровки Проектировщик пола и стеллажей

Для каждого этапа задают минимальную прочность. Критерий для лёгкого прохода нельзя автоматически применять к погрузчику с грузом: колесо создаёт сосредоточенное усилие, а молодой бетон и швы ещё чувствительны к повреждению. Срок нарезки выбирают отдельно. Пропил выполняют после того, как кромки перестают выкрашиваться, но до появления случайных усадочных трещин. Показания зрелости помогают определить окно, но поверхность проверяют на месте.

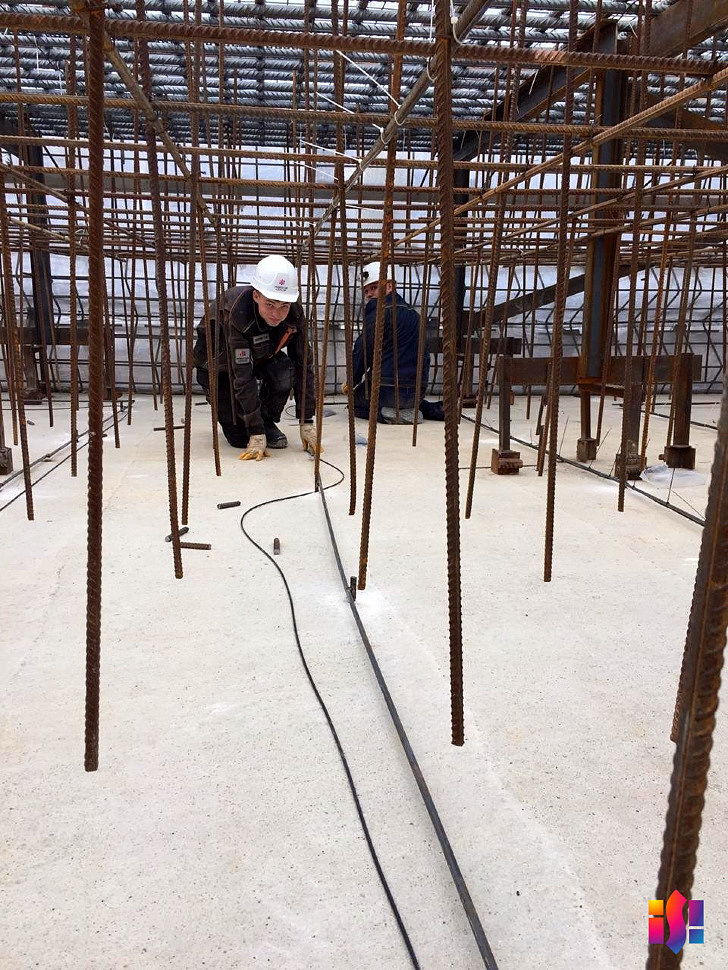

Где устанавливать датчики

Одна точка не описывает весь пол. На неё влияют толщина, ворота, основание, сквозняки и укладка. Холодные зоны могут определять срок открытия.

Датчики ставят в характерных и критических местах. Положение и номер фиксируют в исполнительной схеме. Связь и выводы проверяют до бетонирования.

Надёжная схема предусматривает несколько датчиков и резервный способ подтверждения. Датчик может повредиться, потерять связь или попасть в тёплую зону. Необычное значение сравнивают с соседними точками, журналом поставки и результатами контрольных образцов. Данные хранят вместе с номером замеса, временем укладки и сведениями об уходе. Тогда запись можно использовать не только для оперативного решения, но и для анализа причины замедленного твердения или температурного перепада.

Как метод помогает на объекте

Данные показывают реакцию плиты на холод, обогрев и укрытие. Так корректируют температурную защиту разных карт.

Нагрузку допускают после достижения заданной прочности. Так исключают лишнее ожидание и преждевременный запуск. Журнал подтверждает фактический температурный режим.

Что датчики не показывают

Метод действует для калиброванной смеси при достаточной влажности. Поверхность при этом может пересохнуть или растрескаться.

Он не определяет ровность, износ, качество швов и основания. Для нанесения покрытия может отдельно потребоваться контроль влажности.

Почему нельзя использовать чужую кривую

Смеси одного класса могут твердеть с разной скоростью. Влияют цемент, добавки, вода и температура. Таблица производителя не заменяет калибровку смеси.

При смене сырья проверяют необходимость новой калибровки. Поставки связывают с картами и номерами датчиков.

Риски температурного режима

Датчики показывают и температурные риски. Холод замедляет гидратацию и создаёт риск замерзания. Жара ускоряет твердение, но повышает испарение и риск трещин.

В толстой плите сравнивают температуру середины и поверхности. Пределы задаёт проект или технологический регламент.

Порядок принятия решения

До работ утверждают смесь, калибровку, критерии и схему датчиков. После укладки проверяют данные и сохраняют журнал. Достижение критерия подтверждают по принятой процедуре.

Заказывая промышленный бетонный пол с контролем твердения, заранее согласуют этапы допуска: проход людей, лёгкую технику, тяжёлые погрузчики, монтаж стеллажей и полную эксплуатацию. Для каждого этапа устанавливают отдельный критерий.

При устройстве бетонного пола ТопПолГарант датчики следует рассматривать как инструмент инженерного контроля, а не автоматическое разрешение на запуск. Итоговое решение основывается на калиброванной оценке прочности, проектных нагрузках, осмотре поверхности и выполнении требований к уходу.

Освоение ресурсного потенциала арктических и приполярных регионов неизменно сопряжено с логистическими вызовами экстремального уровня. Для нефтегазодобывающих площадок, горно-обогатительных комбинатов и удаленных промышленных предприятий сжиженные углеводородные газы (пропан, бутан и их смеси) остаются ключевым источником энергии и сырья. Однако доставка и хранение СУГ при температурах, опускающихся ниже -40°C и вплоть до -50°C, превращаются в инженерную задачу высшей категории сложности.

Обычный подвижной состав и стандартные цистерны в подобных условиях становятся зоной повышенного риска: металл теряет пластичность, уплотнители деградируют, а традиционная логистика по зимникам дает сбои. В этой статье мы разберем, какие критические требования предъявляются к хладостойкости оборудования, почему интермодальные емкости вытесняют классические хранилища и как бизнес может организовать бесперебойное снабжение без масштабных капитальных инвестиций.

Проблема автономного газоснабжения: почему классические хранилища нерентабельны

Главный барьер для предприятий, разворачивающих деятельность в северных широтах, — колоссальная стоимость создания стационарной инфраструктуры. Строительство резервуарного парка (ГНС или автономных систем газоснабжения) требует:

• проведения сложных инженерных изысканий в условиях вечной мерзлоты;
• прохождения длительных государственных и экологических экспертиз;
• миллионных затрат на транспортировку строительных материалов и металлоконструкций;
• привлечения высокооплачиваемого персонала для капитального монтажа.

Если проект носит среднесрочный характер — например, разработка карьера рассчитана на 3–5 лет, либо геологоразведочные работы требуют частой смены локаций, — капитальное строительство теряет экономический смысл. Затраты на возведение стационарных емкостей просто не успевают амортизироваться.

В этой ситуации логистические компании и промышленные предприятия делают выбор в пользу мобильных решений. Мультимодальная транспортировка СУГ в танк-контейнерах позволяет закрыть сразу две задачи: доставить топливо от завода-изготовителя через сеть железных дорог, автозимников или паромных переправ и использовать эти же контейнеры как временный накопитель непосредственно на объекте, исключая дорогостоящую перевалку.

Безопасная транспортировка СУГ в танк-контейнерах: технические требования к хладостойкости

Климатическое исполнение оборудования для Севера регламентируется жесткими стандартами. При температуре до -50°C конструкционные материалы ведут себя не так, как в средней полосе: проявляется эффект хладноломкости, возрастает вероятность хрупкого разрушения сосуда под давлением.

Для работы в таких условиях привлекаются специализированные танк-контейнеры типа Т50, изготовленные по специальным техническим условиям (климатическое исполнение УХЛ или ХЛ, категория размещения 1 по ГОСТ 15150). На профильном ресурсе https://citos.ru представлены услуги аренды танк-контейнеров для перевозки СУГ, где можно подобрать подвижной состав, в том числе подготовленный для эксплуатации в сложных температурных режимах.

Ключевые инженерные требования к арктическим танк-контейнерам включают:

1. Свойства конструкционной стали. Для изготовления колбы применяются мелкозернистые низколегированные стали (например, 09Г2С специальных плавок или зарубежные аналоги) с обязательным контролем ударной вязкости на образцах с V-образным надрезом (Шарпи) при температуре -50°C и ниже. Металл должен сохранять сопротивляемость динамическим нагрузкам, неизбежным при движении по технологическим дорогам и зимникам.
2. Запорно-предохранительная арматура. Стандартная бронза или углеродистая сталь заменяются хладостойкой нержавеющей сталью. Конструкция донных и угловых клапанов исключает замерзание конденсата в рабочих полостях.
3. Полимерные уплотнения. Резинотехнические изделия обычного назначения при глубоком минусе стекленеют и теряют упругость, что ведет к утечке взрывоопасного газа. В арктических модификациях применяются специальные марки фторсиликона, устойчивые к среде СУГ и сохраняющие эластичность при сверхнизких температурах.
4. Несущая рама. Каркас контейнера испытывает колоссальные скручивающие нагрузки на неровных зимних трассах. Сталь угловых фитингов и балок рамы рассчитывается на ударную стойкость, предотвращающую появление микротрещин при погрузочно-разгрузочных работах в сильный мороз.

Танк-контейнер как мобильный газовый хаб: кейс из практики

Рассмотрим типовой сценарий снабжения горнорудного кластера в Якутии. Предприятию требовалось обеспечить непрерывную работу сушильных комплексов и дизель-газовых генераторов в течение семимесячного зимнего сезона. Общий расчетный объем потребления СУГ составлял порядка 400 тонн в месяц.

Проблема: Ближайшая железнодорожная ветка находилась в 600 км от площадки. Создание стационарного парка емкостей требовало около 18 месяцев и инвестиций более 120 млн рублей, что выходило за рамки утвержденного бюджета.

Решение:

1. Была организована челночная схема доставки с использованием парка арендованных танк-контейнеров типа Т50 с хладостойкостью до -50°C.
2. Газ доставлялся по железной дороге на опорную станцию, где контейнеры перегружались ричстакерами на полноприводные контейнеровозы и следовали по зимнику на месторождение.
3. На площадке контейнеры устанавливались на подготовленную площадку с модульной системой разгрузки, функционируя по принципу «Plug and Play» — прибывшая емкость подключалась к технологической линии, а опустошенная отправлялась в обратный рейс.

Результат: Предприятие сэкономило до 70% капитальных затрат на инфраструктуре хранения, сократило сроки запуска технологической линии на год и полностью сняло с себя риски, связанные с консервацией стационарных резервуаров после выработки месторождения.

Преимущества аренды танк-контейнеров для решения топливных задач

Для малого и среднего бизнеса, а также сервисных подрядчиков в нефтегазовой сфере покупка собственного парка криогенных цистерн или контейнеров Т50 часто бывает нецелесообразна: это отвлекает оборотные средства и возлагает на компанию бремя планового освидетельствования оборудования (гидравлические испытания, дефектоскопия, сертификация РМРС каждые 2,5 года).

Аренда контейнеров для СУГ открывает несколько стратегических преимуществ:

• Гибкость масштабирования: при сезонном росте потребления парк емкостей легко нарастить, а при снижении активности — вернуть владельцу без потерь от простоя техники;
• Нулевой порог входа: не нужно изымать инвестиции из основного производственного цикла;
• Гарантия технической надежности: сертифицированные операторы предоставляют оборудование, прошедшее полный комплекс неразрушающего контроля и имеющее действующие допуски к эксплуатации в экстремальных макроклиматических районах.

Часто задаваемые вопросы (FAQ)

Можно ли использовать танк-контейнер T50 в качестве стационарного склада без перелива?

Да, нормативная база позволяет использовать сертифицированные контейнеры-цистерны как расходные емкости на специально обустроенных технологических площадках. Это регламентируется отраслевыми правилами безопасности и нормами проектирования временных складов углеводородных газов, что существенно упрощает процедуру согласования в надзорных органах по сравнению с капитальным резервуарным парком.

Как мороз до -50°C влияет на давление СУГ внутри колбы?

При значительном падении температуры давление насыщенных паров пропана и бутана резко снижается. Для бутана точка кипения составляет около -0,5°C, поэтому чистый бутан при морозе перестает испаряться естественным путем. Для нормального опорожнения емкостей на Севере используют зимние смеси с повышенным содержанием пропана (не менее 75–85%), либо применяют принудительное создание давления с помощью газовых компрессоров или испарительных установок с промежуточным теплоносителем.

Почему для северного завоза предпочтительнее танк-контейнеры, а не автоцистерны-газовозы?

Танк-контейнер универсален: его можно везти по железной дороге, переставлять на речные баржи в период навигации и перемещать тягачами по зимникам без перегрузки самого продукта. Автоцистерна привязана к шасси: при поломке тягача на глухом зимнике груз оказывается заблокирован, тогда как танк-контейнер легко перегрузить на исправный транспорт или безопасно оставить на временное хранение.

Заключение

Экстремальный климат Крайнего Севера не прощает технологических компромиссов. Успех логистических операций с сжиженными углеводородными газами здесь напрямую зависит от понимания материаловедческих аспектов: устойчивости сталей к хрупкому разрушению, надежности эластомеров и поведения криогенной запорной арматуры.

В условиях динамично меняющегося рынка отказ от монументальных инженерных сооружений в пользу модульных, мобильных активов становится не просто способом оптимизации логистики, а фундаментальным условием выживания бизнеса. Аренда специализированного хладостойкого парка емкостей трансформирует инфраструктурный барьер в гибкое операционное преимущество, открывая доступ к промышленной деятельности в самых труднодоступных точках страны.

Срочная блокировка двери требует аккуратных действий. Если попасть внутрь не получается, не стоит пытаться резко провернуть ключ или использовать случайные инструменты. Такие действия могут превратить одну неисправность в несколько и усложнить дальнейшее восстановление.

При срочном вызове сообщают адрес, тип двери, наличие ключа и обстоятельства блокировки. Если внутри остается человек или есть иная неотложная причина попасть в помещение, это также важно указать.

Что сообщить при вызове

Если дверь требуется открыть в нерабочее время, заранее подготовьте документ или иной способ подтвердить право доступа к помещению, если это может потребоваться исполнителю. Также полезно предупредить, если рядом находится домофонная дверь, дополнительный замок или другая система контроля доступа. Это позволит учитывать все элементы при организации работ.

После приезда специалист проверяет дверь, замок и фурнитуру, затем выбирает подходящий способ открытия. После вскрытия оценивается состояние механизма и возможность дальнейшей безопасной эксплуатации.

Работа мастера

Если дверь оборудована несколькими замками, важно сообщить об этом до начала работ. Дополнительный механизм может влиять на положение полотна и доступ к основному замку. Чем точнее описана конструкция, тем проще заранее определить необходимые инструменты и возможный объем работы.

Срочность не отменяет необходимости соблюдать аккуратность. Перед началом работ специалист должен убедиться, что у заказчика есть право доступа к помещению. После открытия желательно сразу проверить состояние замка. Если механизм поврежден, дальнейшее использование без ремонта может снова привести к блокировке и повторному вызову.

Чего делать не стоит

Если ситуация срочная, заранее подготовленная информация экономит время. Можно сообщить, какая дверь заблокирована, какой замок установлен и что происходило с ключом. При этом не стоит пытаться разобрать механизм самостоятельно. Чем меньше дополнительных повреждений возникнет до приезда мастера, тем проще выбрать аккуратный способ решения.

Не рекомендуется использовать лом, дрель и другие случайные инструменты или резко проворачивать ключ. Если нужно срочно вскрыть дверь, безопаснее дождаться диагностики специалиста. Порядок обращения и состав работ описаны на странице «срочное вскрытие двери».

При замене регулирующей арматуры решение иногда кажется очевидным: на трубопроводе установлен клапан DN50 — значит, новый тоже должен быть DN50.

По присоединительному размеру он действительно может подойти. Но это ещё не означает, что устройство сможет правильно регулировать процесс.

Через две трубы одинакового диаметра могут проходить разные рабочие среды, с разным расходом, температурой и давлением. В одном контуре клапан должен плавно менять подачу воды, в другом — работать с паром, в третьем — поддерживать температуру продукта в технологическом аппарате.

Поэтому диаметр трубопровода — только один из исходных параметров.

Для подбора нужно понимать, что клапан должен регулировать, при каких условиях он будет работать и какой расход должен обеспечивать в разных режимах системы.

Подробнее о регулирующих клапанах для промышленных технологических систем можно посмотреть на сайте ФРИКТЭК М. Ниже разберём параметры, которые имеет смысл собрать ещё до запроса оборудования.

DN показывает размер присоединения, но не возможности клапана

Условный проход DN помогает определить размер арматуры и её совместимость с трубопроводом.

Но два клапана одного DN могут существенно отличаться по пропускной способности.

Именно поэтому в характеристиках регулирующей арматуры рядом с DN обычно указывается коэффициент Kvs.

Например, на одном и том же трубопроводе DN50 могут рассматриваться устройства с разными значениями Kvs. Формально присоединительный размер одинаковый, но через клапаны при одинаковых условиях будет проходить разный объём рабочей среды.

Если выбирать только по диаметру, можно получить устройство, которое:

• пропускает слишком большой поток;
• работает почти всё время в небольшом диапазоне открытия;
• не обеспечивает требуемый максимальный расход;
• плохо поддерживает заданный параметр;
• создаёт избыточный перепад давления.

Поэтому DN отвечает на вопрос о размере, а не о качестве регулирования.

Kvs нужно сопоставлять с рабочим расходом

Пропускная способность — один из основных параметров регулирующего клапана.

При этом принцип «чем больше Kvs, тем лучше» здесь не работает.

Если взять клапан с большим запасом пропускной способности, он может обеспечивать необходимый расход уже при небольшом ходе затвора.

В результате значительная часть рабочего диапазона устройства фактически не используется.

Представим, что технологическому контуру в нормальном режиме требуется сравнительно небольшой расход, а установленный клапан рассчитан на значительно больший поток.

Система управления постоянно будет работать около почти закрытого положения.

Небольшое перемещение штока в такой ситуации способно вызвать заметное изменение расхода. Точное регулирование становится сложнее.

Обратная ошибка — слишком маленькая пропускная способность.

Тогда клапан полностью открывается, но система всё равно не получает требуемый расход.

Максимального расхода для расчёта недостаточно

Технологическая система редко работает всё время в одной точке.

Например, расход может изменяться в зависимости от:

• производительности линии;
• тепловой нагрузки;
• температуры продукта;
• режима работы оборудования;
• времени суток;
• этапа технологического процесса.

Поэтому полезно знать не только максимальный, но и минимальный и нормальный рабочий расход.

Это позволяет понять, в каком диапазоне клапану придётся реально регулировать поток.

Для оборудования, которое большую часть времени работает далеко от максимальной нагрузки, этот параметр особенно важен.

Перепад давления на клапане нельзя брать «из общего давления системы»

Ещё одна распространённая ошибка — передать поставщику только рабочее давление трубопровода.

Например: «В системе 10 бар».

Но для расчёта регулирующего клапана важно понимать не только давление в системе, а условия непосредственно до и после арматуры.

Регулирование происходит именно за счёт изменения гидравлического сопротивления.

Поэтому необходимо знать, какой перепад давления приходится на клапан в расчётных режимах.

Слишком маленький перепад может ухудшить способность клапана влиять на поток.

Слишком большой создаёт другие риски — от повышенной нагрузки на арматуру до шума и нежелательных процессов в рабочей среде.

Для жидкости нужно учитывать риск кавитации

В некоторых системах снижение давления внутри регулирующего клапана может стать настолько значительным, что жидкость локально начинает переходить в паровую фазу.

Затем пузырьки схлопываются в области более высокого давления.

Так возникает кавитация.

Для оборудования она может означать:

• шум;
• вибрацию;
• повреждение внутренних поверхностей;
• ускоренный износ затвора и седла;
• ухудшение стабильности регулирования.

Поэтому для жидких сред важны не только DN, Kvs и номинальное давление клапана.

Нужно учитывать реальные давления, температуру и свойства самой среды.

Для пара условия подбора отличаются от воды

Клапан, который подходит для воды, нельзя автоматически переносить на паровой контур только потому, что совпадает диаметр трубы.

Пар имеет другие физические свойства, а его параметры связаны между собой.

При подборе арматуры для паровой системы потребуется информация о:

• давлении до клапана;
• давлении после клапана;
• температуре;
• расходе;
• состоянии пара;
• режимах работы.

Особое значение приобретает изменение давления при прохождении через регулирующий орган.

Поэтому запрос «нужен клапан DN40 для пара» ещё не содержит достаточных данных для технического подбора.

Название рабочей среды лучше указывать точно

Формулировка «жидкость» или «технологическая среда» также мало помогает.

Вода, пар, масло, раствор, моющее средство и пищевой продукт предъявляют разные требования к материалам и конструкции арматуры.

Для подбора желательно указать:

• точное название среды;
• концентрацию, если это раствор;
• рабочую температуру;
• вязкость, если она существенно отличается от воды;
• наличие твёрдых включений;
• агрессивность среды;
• особые санитарные требования.

Это особенно важно для производственных предприятий, где через трубопровод проходит не только вода или теплоноситель, но и сам продукт либо технологический состав.

Материал корпуса выбирают под условия эксплуатации

Универсального материала корпуса для всех процессов не существует.

В инженерных и промышленных системах применяются клапаны из разных материалов, а выбор зависит от среды, температуры, давления и требований конкретного объекта.

При замене существующей арматуры недостаточно увидеть внешний вид старого корпуса и заказать похожее устройство.

Нужно уточнить:

• из чего изготовлен установленный клапан;
• почему этот материал был выбран проектом;
• не изменились ли условия процесса;
• совместимы ли материалы нового клапана с рабочей средой.

То же относится к материалам внутренних элементов и уплотнений.

Температура влияет не только на корпус клапана

В спецификации оборудования иногда указывают рабочую температуру среды и на этом считают вопрос закрытым.

Но температурный режим влияет сразу на несколько компонентов.

Необходимо проверить допустимые условия для:

• корпуса;
• седла;
• уплотнений;
• штока;
• привода;
• позиционера и другой установленной автоматики.

При высокотемпературном процессе привод может потребоваться удалить от горячего корпуса с помощью предусмотренного конструкцией решения.

А в другом случае ограничением станет материал уплотнения.

Поэтому допустимую температуру нужно рассматривать для клапана в сборе.

PN и фактическое рабочее давление — не одно и то же

Номинальное давление PN помогает определить класс арматуры, однако его нельзя воспринимать как единственный параметр допустимости применения.

Рабочие условия связаны и с температурой.

Кроме того, необходимо учитывать требования проекта, характеристики присоединений и ограничения конкретного производителя.

При замене клапана полезно передать поставщику фактические параметры процесса, а не только обозначение старой арматуры.

Двухходовой и трёхходовой клапан выполняют разные задачи

Количество патрубков — не просто конструктивная особенность.

Двухходовая арматура обычно регулирует поток через один проход.

Трёхходовая применяется в схемах, где необходимо работать с двумя потоками — например, смешивать их или перераспределять.

Поэтому заменить один вариант другим только потому, что совпадают DN и Kvs, нельзя.

Перед подбором нужно понимать схему трубопровода и функцию конкретного устройства.

На действующем объекте полезна технологическая схема или хотя бы фотографии подключения существующего клапана.

Для трёхходового клапана важно понимать схему потоков

Даже фразы «нужен трёхходовой клапан» недостаточно.

Необходимо понять, как он работает в конкретной системе.

Одна схема предполагает смешение двух потоков в один.

Другая — разделение входящего потока между двумя направлениями.

От этого зависит и подбор, и правильность монтажа.

Поэтому при замене трёхходовой арматуры особенно полезно передать схему существующего трубопровода с направлениями движения среды.

Тип присоединения должен соответствовать трубопроводу

Регулирующие клапаны выпускаются с разными вариантами присоединения.

При подборе нового устройства следует проверить не только диаметр, но и:

• тип соединения;
• исполнение фланцев;
• монтажную длину;
• расположение ответных частей;
• имеющееся пространство для монтажа.

Последний пункт особенно важен при замене арматуры на действующем оборудовании.

Новый клапан может подходить гидравлически, но потребовать переделки трубопровода из-за другой строительной длины.

Замена существующего клапана начинается с шильдика

Если задача состоит не в проектировании новой системы, а в замене вышедшего из строя устройства, сначала стоит собрать максимум информации по установленному клапану.

Полезно сфотографировать:

• общий вид;
• шильдик;
• маркировку корпуса;
• привод;
• позиционер;
• места подключения;
• трубопровод рядом с клапаном.

Если сохранился паспорт или спецификация оборудования, их тоже стоит приложить.

Такие данные позволяют понять исходную конфигурацию до обсуждения возможной замены.

Артикул старого клапана помогает, но не отменяет проверку процесса

Самый простой сценарий — требуется точно такое же устройство, а параметры системы не менялись.

Но даже при наличии старого артикула стоит уточнить текущие условия эксплуатации.

За годы работы предприятия могли измениться:

• производительность линии;
• рабочая среда;
• температурный режим;
• давление;
• алгоритм автоматизации.

В таком случае механическая замена «один в один» сохранит характеристики старого решения, хотя самому процессу уже может требоваться другое оборудование.

Клапан и привод лучше рассматривать как один регулирующий узел

Сам клапан непосредственно изменяет проходное сечение, но на автоматизированной линии им должен кто-то управлять.

Эту функцию выполняет привод.

В промышленности используются разные варианты, в том числе:

• пневматические;
• электрические.

На странице регулирующих клапанов ФРИКТЭК М представлены решения с обоими типами приводов. :contentReference[oaicite:1]{index=1}

Выбор определяется не только удобством монтажа.

Нужно учитывать существующую инфраструктуру предприятия, требования системы автоматизации, скорость срабатывания и поведение оборудования при исчезновении управляющего сигнала или энергии.

Пневмопривод требует данных о пневмосистеме

Если на предприятии используется пневматическая арматура, для подбора одного обозначения «пневмопривод» недостаточно.

Полезно указать:

• доступное давление воздуха;
• необходимое действие привода;
• требуемое положение при аварийной ситуации;
• наличие позиционера;
• тип управляющего сигнала;
• условия окружающей среды.

Особенно важно заранее определить, что должно произойти при потере воздуха.

Для одного технологического процесса правильным будет закрытие клапана, для другого — открытие, а где-то требуется сохранение определённого состояния в рамках предусмотренной проектом схемы.

Электропривод тоже нельзя выбирать только по напряжению

При электрическом управлении первым вопросом часто становится питание.

Но напряжения недостаточно.

Необходимо дополнительно учитывать:

• требуемый управляющий сигнал;
• время хода;
• усилие;
• обратную связь;
• степень защиты;
• условия установки;
• алгоритм работы при пропадании питания.

Если клапан включается в существующую АСУ ТП, параметры привода и контроллера должны быть совместимы.

Позиционер нужен не во всех задачах, но его нельзя забывать при замене

Если на старом регулирующем узле установлен позиционер, при подборе замены нужно понять его функцию и способ управления.

Просто заказать новый клапан с приводом без учёта существующей автоматики может оказаться недостаточно.

Полезно передать сведения о:

• модели установленного позиционера;
• управляющем сигнале;
• необходимости обратной связи;
• подключении к системе управления;
• требованиях к диагностике.

Чем сложнее технологический контур, тем важнее рассматривать весь регулирующий узел, а не отдельный корпус клапана.

Характеристика регулирования должна соответствовать задаче

Одинаковое перемещение затвора не обязательно означает одинаковое изменение расхода.

Для регулирующей арматуры применяются разные характеристики, которые определяют зависимость пропускной способности от положения регулирующего органа.

Выбор зависит от того, как ведёт себя остальная система.

Например, требования к клапану в контуре теплообменника могут отличаться от задачи простого поддержания потока в другом технологическом участке.

Поэтому при ответственном регулировании недостаточно подобрать только максимальный Kvs.

Для теплообменника важно учитывать поведение всей системы

Регулирующий клапан часто используется для изменения подачи теплоносителя через теплообменное оборудование.

Целью при этом является не сам расход как таковой, а поддержание требуемой температуры процесса.

Контроллер получает данные от датчика, изменяет положение клапана, расход теплоносителя меняется, а вслед за ним меняется теплопередача.

Поэтому слишком крупный клапан способен сделать регулирование температуры грубым: небольшое изменение положения вызывает слишком сильное изменение потока.

Слишком маленький, наоборот, ограничит производительность системы на максимальной нагрузке.

Проектный режим и реальная эксплуатация могут различаться

Новая система рассчитывается под определённые параметры.

Через несколько лет режим предприятия может измениться.

Например:

• линия стала выпускать меньше продукции;
• изменилась температура исходного продукта;
• установили другое технологическое оборудование;
• изменили параметры теплоносителя;
• часть потребителей отключили;
• добавили новый участок.

Если старый клапан изначально выбирался для другого режима, его характеристики не всегда стоит автоматически повторять при замене.

Признак неверного подбора — клапан почти всегда работает у одного края диапазона

Поведение действующего оборудования может многое сказать о подборе.

Стоит обратить внимание, если регулирующий клапан в обычном режиме:

• почти всегда открыт полностью;
• почти всегда находится возле закрытого положения;
• постоянно совершает мелкие движения туда-сюда;
• не позволяет стабильно удерживать заданный параметр;
• создаёт выраженный шум при определённом положении.

Причина не обязательно находится в самом клапане — влиять могут настройки автоматики, датчики, насосное оборудование и характеристики системы.

Но такие симптомы дают повод проверить соответствие регулирующего узла фактическому режиму работы.

Шум — это не всегда просто особенность работающего клапана

Выраженный шум может появляться при неблагоприятных условиях прохождения среды через регулирующий орган.

Поэтому заменять шумный клапан на устройство такого же размера без анализа причины не всегда имеет смысл.

Нужно проверить:

• расход;
• перепад давления;
• состояние среды;
• фактическое положение клапана;
• соответствие выбранного типоразмера процессу.

Это особенно важно, если проблема возникла не сразу после монтажа, а после изменения режима работы системы.

Большой запас по размеру не делает систему устойчивее

При выборе промышленного оборудования часто хочется добавить запас: взять большее сечение, большую мощность или больший диапазон.

Для регулирующего клапана чрезмерный запас способен дать обратный эффект.

Устройство должно не просто пропустить максимально возможный поток.

Его основная задача — управляемо изменять этот поток в рабочем диапазоне.

Поэтому клапан, который значительно превышает реальные требования процесса по пропускной способности, не становится автоматически лучшим решением.

Маленький клапан на большом трубопроводе не обязательно ошибка

Обратная ситуация тоже иногда вызывает вопросы.

На трубопроводе большого диаметра может быть установлен регулирующий клапан меньшего размера с переходами.

На первый взгляд кажется, что проектировщик допустил ошибку.

Но размер регулирующего устройства определяется расчётным расходом и требуемыми гидравлическими параметрами.

Поэтому механическое правило «DN клапана должен всегда совпадать с DN трубопровода» применять нельзя.

Такое решение должно быть подтверждено расчётом и допустимыми скоростями среды.

Для пищевого производства появляются дополнительные требования

Если регулирующий клапан работает непосредственно с продуктом или средой, контактирующей с ним, обычных гидравлических параметров недостаточно.

Могут иметь значение:

• материал контактирующих поверхностей;
• конструкция внутренних зон;
• возможность мойки;
• тип уплотнений;
• требования технологического процесса;
• условия санитарной обработки.

Поэтому клапан для воды в инженерном контуре и устройство для продуктовой линии даже при одинаковых DN и расходе — разные задачи.

Условия установки важны не меньше параметров среды

Клапан может работать в подходящем диапазоне давления и температуры, но находиться в неблагоприятной внешней среде.

Например:

• во влажном помещении;
• в зоне регулярной мойки;
• на открытой площадке;
• рядом с источником высокой температуры;
• в запылённой производственной зоне.

Для самого корпуса арматуры и установленной автоматики требования будут различаться.

Поэтому при подборе полезно указывать не только то, что проходит внутри трубопровода, но и где физически находится оборудование.

Монтажное пространство лучше проверить до заказа

Особенно это важно при модернизации действующей линии.

Новый регулирующий узел может иметь другой привод, большую высоту или иную строительную длину.

При этом вокруг трубопровода уже расположены:

• стены;
• кабельные трассы;
• соседняя арматура;
• технологическое оборудование;
• обслуживающие площадки.

Полезно заранее измерить свободное пространство и сделать фотографии места установки.

Иначе технически подходящее оборудование может потребовать дополнительной переделки участка трубопровода.

Нужно оставить доступ для обслуживания

Задача не заканчивается тем, чтобы физически установить клапан.

После монтажа персоналу потребуется доступ к приводу, позиционеру и другим элементам узла.

Поэтому размещать оборудование вплотную к строительным конструкциям только потому, что оно туда помещается, не всегда правильно.

При замене крупного привода следует заранее проверить возможность его дальнейшего снятия и обслуживания.

Что подготовить для подбора регулирующего клапана

Чем полнее исходные данные, тем меньше вариантов приходится уточнять после первого запроса.

Для технического подбора полезно передать:

• рабочую среду;
• минимальную и максимальную температуру;
• рабочий расход и диапазон его изменения;
• давление до клапана;
• давление после клапана;
• DN трубопровода;
• тип присоединения;
• материал трубопровода, если это существенно;
• функцию клапана в системе;
• двухходовую или трёхходовую схему;
• предпочтительный тип привода;
• параметры управляющего сигнала;
• условия окружающей среды;
• требования проекта или технического задания.

Если требуется замена существующей арматуры, дополнительно стоит приложить фотографии и данные установленного оборудования.

Для замены старого клапана полезно отправить сразу несколько фотографий

Одного снимка корпуса обычно недостаточно.

Лучше сделать:

• общий вид узла;
• шильдик клапана крупным планом;
• маркировку привода;
• позиционер, если он установлен;
• соединение с трубопроводом;
• участок системы вокруг оборудования.

Если маркировка повреждена или плохо читается, полезно приложить старую спецификацию, паспорт или обозначение позиции на технологической схеме.

Что проверить перед окончательным согласованием

После того как вариант подобран, имеет смысл ещё раз сверить его с исходным заданием.

Проверяются:

• DN;
• PN;
• Kvs;
• рабочая среда;
• температурный диапазон;
• материалы;
• тип присоединения;
• строительная длина;
• тип привода;
• управляющий сигнал;
• аварийное положение;
• условия монтажа.

Особенно внимательно такую сверку стоит выполнять при замене импортного оборудования на другой вариант или при изменении производителя.

Регулирующий клапан подбирают под процесс, а не под одну цифру

Диаметр трубы удобен как первый ориентир, но он не описывает задачу регулирования.

Правильный выбор зависит от сочетания расхода, перепада давления, рабочей среды, температуры, конструкции трубопровода и требований автоматизации.

Поэтому два внешне похожих клапана DN50 могут предназначаться для совершенно разных условий.

Чем ответственнее технологический процесс, тем важнее рассматривать арматуру вместе с приводом и системой управления, а не как самостоятельную деталь трубопровода.

Если речь идёт о замене существующего узла, к техническим данным стоит добавить сведения о фактической работе системы: в каком положении обычно находится клапан, какой параметр он регулирует и изменились ли условия эксплуатации с момента первоначального проектирования.

Такой набор исходных данных позволяет перейти от формального совпадения по диаметру к подбору оборудования под реальную задачу.

Материал подготовлен при участии специалистов ФРИКТЭК М. Подробнее о поставках промышленного оборудования и комплектующих можно узнать на сайте компании.

Обязательность оценки профессиональных рисков

С 1 марта 2022 года управление профессиональными рисками — обязательный элемент СУОТ. Статья 218 ТК РФ прямо указывает: работодатель обязан систематически выявлять опасности и профессиональные риски, их регулярно анализировать и оценивать, осуществлять контроль за соответствием условий труда нормативным требованиям.

Методологию и результаты оценки профессиональных рисков работодатель выбирает самостоятельно — закон не устанавливает единственный обязательный метод. Однако применяемый метод должен быть задокументирован в СУОТ.

Популярные методы оценки

Для большинства предприятий подходят относительно простые методы:

• Метод матрицы рисков — оценка по двум параметрам: вероятность события × тяжесть последствий. Итог: уровень риска (низкий / умеренный / высокий / критический). Наиболее распространён на практике.
• Метод «Файн — Кинни» — трёхпараметрическая оценка: вероятность × подверженность × тяжесть. Даёт более детальную картину для производственных предприятий.
• Метод контрольных листов — сравнение реального состояния с нормативными требованиями. Прост в применении, но менее гибок.

Порядок проведения оценки

Шаг 1: создание рабочей группы (специалист ОТ, руководители подразделений, работники). Шаг 2: составление перечня рабочих мест и производственных процессов. Шаг 3: идентификация опасностей для каждого рабочего места — выезд на объект, опрос работников, анализ несчастных случаев. Шаг 4: оценка каждого риска по выбранной методике. Шаг 5: формирование реестра рисков с мерами снижения. Шаг 6: ознакомление работников с результатами.

Реестр профессиональных рисков

Итоговый документ — реестр (карта) профессиональных рисков. Типовая форма включает: наименование рабочего места, описание опасности, вид риска, оценку (уровень), применяемые меры защиты, остаточный риск, ответственного, плановый срок реализации дополнительных мер. Документ актуализируется при изменении условий труда или после инцидентов.

Информирование работников

Работодатель обязан ознакомить каждого работника с результатами оценки рисков на его рабочем месте — под подпись. Включите это в процедуру вводного инструктажа: новый сотрудник должен знать, с какими рисками он работает и какие меры защиты применяются. Это не только требование закона, но и реальный инструмент снижения несчастных случаев.

С логотипом компании можно заказать десятки видов сувенирной продукции оптом - от ручек и блокнотов до термосов, зонтов и пледов. Для офиса лучше выбирать практичные изделия, для мероприятий - компактные и удобные для раздачи сувениры, а для клиентов и партнеров - более функциональные подарки. Оптимальный выбор зависит от цели, тиража и бюджета. Перед заказом стоит сравнить цену продукции, стоимость брендирования, сроки производства и минимальный оптовый тираж.

Какие 5 сувениров с логотипом лучше всего подходят для офиса

Офисная сувенирная продукция должна быть полезной в повседневной работе. Изделия, которыми сотрудники пользуются каждый день, регулярно напоминают о компании и помогают поддерживать единый фирменный стиль.

Для офиса можно заказать оптом:

• Ручки - универсальный вариант для сотрудников, клиентов и посетителей.
• Блокноты - подходят для рабочих записей, встреч и конференций.
• Кружки - практичный вариант для корпоративного офиса.
• Бутылки и термосы - функциональные подарки для сотрудников.
• Шоперы - удобны для хранения документов, ноутбука и личных вещей.

При большом тираже эти категории особенно удобны для заказа: можно выбрать единое оформление и заказать сразу несколько сотен изделий.

Какие 5 сувениров с логотипом заказать для выставок и мероприятий

Для выставки или конференции важны компактность, заметность и удобство использования. Сувенир не должен занимать много места и должен легко помещаться в сумку посетителя.

1. Ручки с логотипом.
2. Блокноты и ежедневники.
3. Шоперы и сумки.
4. Бутылки для воды.
5. Брелоки и небольшие аксессуары.

Если на мероприятие ожидается 300, 500 или 1000 посетителей, сувениры лучше заказать оптом заранее. Это позволяет избежать нехватки продукции и получить более выгодную цену за единицу.

Какие 5 подарков с логотипом подходят клиентам и партнерам

Для деловых подарков стоит выбирать продукцию, которую получатель сможет использовать длительное время. В этом случае логотип компании остается на виду и продолжает работать как элемент фирменной коммуникации.

• Термосы - практичный подарок для работы, поездок и командировок.
• Пледы - подходят для подарочных наборов и сезонных кампаний.
• Зонты - функциональный аксессуар с большой площадью для нанесения.
• Рюкзаки - вариант для партнеров и клиентов, которым нужен более статусный подарок.
• Подарочные наборы - позволяют объединить несколько изделий в одной концепции.

Перед тем как заказать такие сувениры оптом, стоит определить уровень подарка и бюджет на одного получателя. Например, для массовой клиентской базы подойдет компактная продукция, а для ключевых партнеров можно сформировать более дорогой комплект.

Как выбрать сувенир с логотипом по назначению

Один и тот же товар может решать разные маркетинговые задачи. Поэтому выбирать сувенир только по цене не стоит.

• Для офиса лучше заказать ручки, блокноты, кружки, бутылки и термосы.
• Для выставок подойдут компактные изделия, которые удобно раздавать большому количеству посетителей.
• Для корпоративных мероприятий можно выбрать футболки, шоперы, пледы, бутылки и другие изделия, которые объединяют участников.
• Для клиентов и партнеров лучше подходят функциональные подарки с более высокой воспринимаемой ценностью.

Как это работает: от идеи до заказа сувениров с логотипом

Чтобы заказать сувенирную продукцию с логотипом без лишних расходов, процесс удобно разделить на 6 этапов:

1. Определить цель. Решить, кому и для чего предназначены сувениры.
2. Рассчитать количество. Определить необходимый тираж - 100, 300, 500, 1000 изделий и более.
3. Выбрать продукцию. Сравнить характеристики, материалы, цвета и цену.
4. Выбрать нанесение. Определить подходящий способ размещения логотипа.
5. Согласовать стоимость. Уточнить цену продукции, брендирования, упаковки и доставки.
6. Запустить производство. После утверждения макета производится оптовая партия.

Что выгоднее: один вид сувенира или 3-4 категории продукции

Выбор зависит от задачи. Если компании нужно быстро подготовить 1000 сувениров для одного мероприятия, проще заказать один универсальный товар. Например, ручки или шоперы.

Если продукция предназначена для разных аудиторий, рациональнее использовать несколько категорий. Например, ручки и блокноты оставить для массовой раздачи, а термосы и пледы использовать в качестве подарков клиентам и партнерам.

Сравнение: один вид продукции проще контролировать по тиражу и срокам. Несколько категорий позволяют точнее подобрать сувенир под конкретного получателя и маркетинговую задачу.

Как количество изделий влияет на цену заказа

При оптовой закупке увеличение тиража часто позволяет снизить среднюю стоимость одного изделия. Особенно это актуально для брендированной продукции, поскольку расходы на подготовку нанесения распределяются на весь заказ.

Например, компании, которой регулярно требуется сувенирная продукция, может быть выгоднее заказать сразу 500 или 1000 изделий, чем несколько раз оформлять небольшие партии.

При расчете бюджета необходимо учитывать не только цену самого товара, но и:

• стоимость нанесения логотипа;
• подготовку макета;
• упаковку;
• комплектацию;
• доставку.

Какие 7 вопросов нужно задать перед тем, как заказать сувениры с логотипом

Перед оформлением оптового заказа проверьте:

1. Какой минимальный тираж доступен?
2. Как изменится цена при заказе 300, 500 или 1000 штук?
3. Какой способ нанесения подходит для выбранного изделия?
4. Сколько времени занимает производство?
5. Какие цвета продукции доступны?
6. Можно ли заказать индивидуальную упаковку?
7. Как рассчитывается стоимость доставки?

Что говорят эксперты о выборе сувениров с логотипом

Эксперт: «Лучший корпоративный сувенир - не обязательно самый дорогой. В первую очередь стоит учитывать, где и как получатель будет использовать изделие. Если сувенир действительно полезен, он дольше остается у человека и чаще работает на узнаваемость компании».

Итог: какие сувениры с логотипом заказать оптом

Выбор сувенирной продукции зависит от конкретной задачи. Для офиса подойдут 5 базовых категорий - ручки, блокноты, кружки, бутылки и шоперы. Для мероприятий лучше заказать компактные изделия, рассчитанные на большую аудиторию. Для клиентов и партнеров можно выбрать термосы, зонты, пледы, рюкзаки или готовые подарочные наборы.

Перед заказом стоит определить тираж, бюджет и назначение продукции. Такой подход помогает подобрать подходящие сувениры, получить оптимальную цену и заказать оптовую партию без лишних расходов.

В современных реалиях креативных индустрий, маркетинга и дизайна профильные команды регулярно сталкиваются с серьезной проблемой профессионального и творческого выгорания. Многочасовые совещания в душных, серых переговорных комнатах, монотонные презентации и постоянное сидение за мониторами неизбежно приводят к тому, что генерация свежих, нестандартных мыслей полностью останавливается. Чтобы быстро и эффективно преодолеть этот творческий блок, прогрессивные руководители все чаще переносят свои рабочие встречи в совершенно новую, непривычную среду. Организованные САП-прогулки в Питере становятся настоящим открытием для креативных команд, позволяя объединить легкую физическую активность с продуктивным поиском гениальных концепций. Данный формат взаимодействия помогает сотрудникам полностью раскрепоститься и выйти за рамки привычных шаблонов.

Сам процесс нахождения на нестабильной, подвижной поверхности воды моментально активизирует работу обоих полушарий мозга. Необходимость удерживать равновесие заставляет тело работать по-новому, что парадоксальным образом проясняет ум и позволяет взглянуть на сложные рабочие задачи с совершенно неожиданного ракурса. Просторный, продуваемый свежими ветрами Лахтинский Разлив или извилистый, невероятно живописный Канал Грибоедова создают просто идеальные, кинематографичные декорации для вдохновенных дискуссий. Скользя по зеркальной водной глади, коллеги могут в расслабленной, неформальной обстановке обсуждать предстоящие проекты, делиться инсайтами и выстраивать смелые стратегии. Это превосходное, проверенное решение для агентств, которым жизненно необходимо регулярно создавать уникальный продукт. Подобный свободный стиль общения моментально стирает барьеры между отделами и запускает мощный поток креатива.

Техническая организация такого выездного мозгового штурма абсолютно не требует от компании никаких логистических усилий. Надежная, многократно протестированная комплектация всего необходимого оборудования предоставляется принимающей стороной прямо на месте проведения мероприятия. Перед спуском на воду сертифицированный, вежливый инструктор проводит обязательный инструктаж, детально объясняя базовые правила управления бордом и основы безопасного поведения в группе. Защита каждого сотрудника находится под строгим контролем профессионалов, поэтому всем участникам в обязательном порядке выдаются удобные спасательные жилеты. Вы можете заказать водный тимбилдинг на несколько часов, чтобы совместить приятный отдых с решением важных бизнес-задач.

Для того чтобы креативная сессия на воде прошла в максимально комфортных условиях, эксперты настоятельно рекомендуют заранее предупредить сотрудников о правильном дресс-коде. Удобная, не стесняющая активных движений спортивная одежда позволит полностью сосредоточиться на творчестве. Кроме того, каждому участнику необходимо иметь при себе сухой сменный комплект одежды, бережно упакованный в специальный непромокаемый гермомешок на случай непредвиденных брызг от весла. Откажитесь от скучных, утомительных планерок в четырех стенах, подарите своей команде свежий воздух, и результаты такого нестандартного подхода к работе не заставят себя долго ждать.
